Vue de module d'impression
14

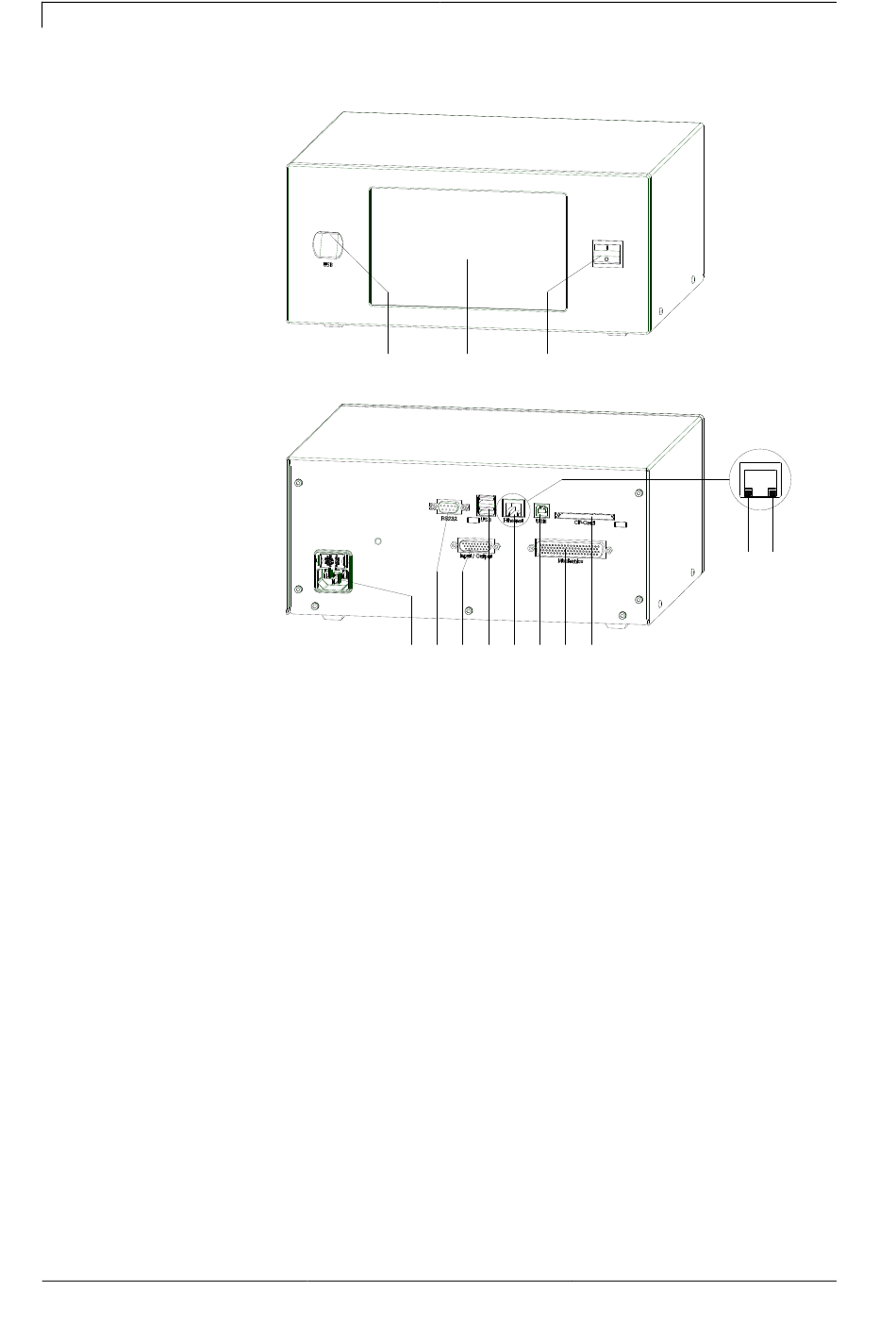

2.3 Unité de contrôle (boîtier de table)
A
K
J
Figure 4
Hôte USB pour clavier USB et clé mémoire USB
A =
Touch Panel
B =
Interrupteur
C =
Support Carte Compact Flash
D =
E =
Raccordement de câble connexion
mécanique d'impression – unité de contrôle
Interface USB
F =
G =
Interface Ethernet
1 - DEL vert
1 -
DEL allumé = Vitesse 100 MBit
1 -
DEL Off = Vitesse 10 MBit
2 - DEL orange
2 -
DEL allumé = Connexion active
2 -
DEL clignoté = Transfert des données
2 -
DEL Off = Aucune connexion
Hôte USB pour clavier USB et clé mémoire USB
H =
Entrées/sorties externes
I =
Interface série RS-232
J =
Raccordement au réseau
K =
Mode d'emploi
B
C
I
H
G
F
E
D
SPE II
1
2
11.20
