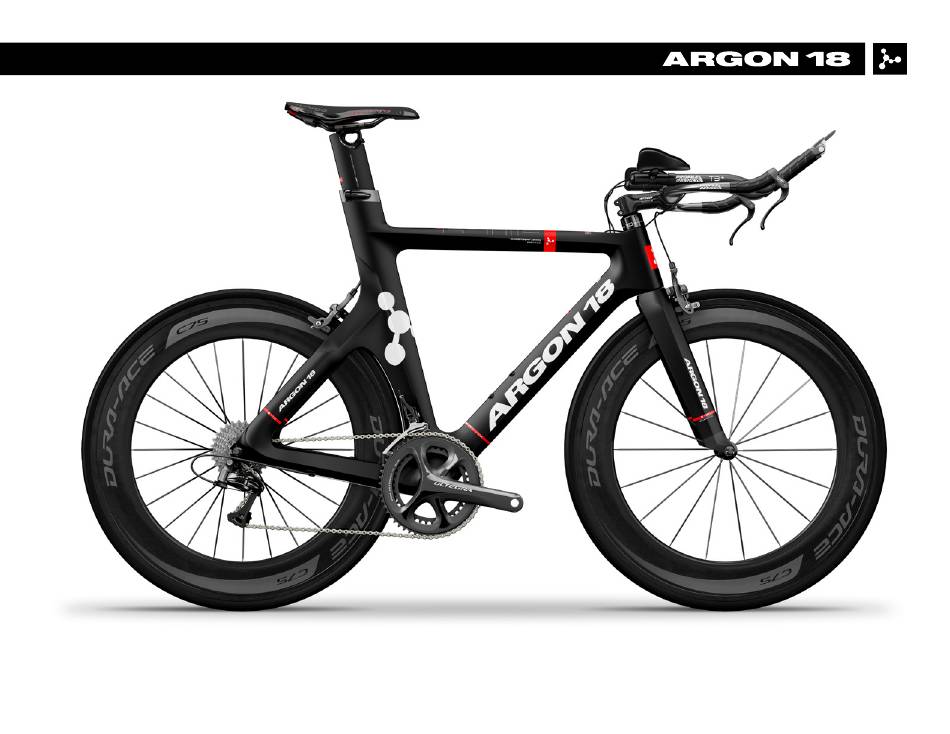

- Page 1 E-112 : GUIDE D’ASSEMBLAGE Révision 3.0 - 06-02-2016...
-
Page 2: Table Des Matières
7. Liste des pièces ........12-14 Pour que la garantie soit honorée, le vélo doit être assemblé chez un détaillant Argon 18 autorisé. Les composantes haut de gamme, notamment les composantes de carbone, nécessitent une attention particulière. -
Page 3: Survol De L'assemblage
E-112 : Survol de l’assemblage 1. Inspection du cadre 2. Installation du jeu de direction 3. Passage des gaines NOTE IMPORTANTE : Il est plus facile d’installer les câbles et gaines avant les roulements. 4. Installation de la tige de selle 5. -
Page 4: Liste Des Pièces
E-112 : Survol de l’assemblage Images are for reference only. Proportions are not accurate. 7. Liste des pièces... - Page 5 E-112 : 1. Inspection du cadre Avant de procéder à l’assemblage d’un nouveau cadre, assurez-vous que les pièces suivantes sont bien installées. Pièces installées sur Description Type Couple Détail le cadre de vis de serrage Support de dérailleur avant Vis (2)
- Page 6 E-112 : 2. Installation du jeu de direction Installez le jeu de direction 3D (5) conformément au guide d’assemblage du jeu de direction 3D. Vous pouvez choisir 3 différentes hauteurs : 25 mm, 15 mm ou 0 mm.
- Page 7 E-112 : 3. Passage des gaines 1. Installez la gaine du dérailleur avant et arrière en commençant près du tube de direction. 2. Installez la gaine du frein arrière en commençant aussi près du tube de direction. Pour les gaines des dérailleurs et des freins, prévoyez une longueur...
- Page 8 E-112 : 3. Passage des gaines Retirez le guide-câble (4f) et ajoutez un embout de plastique sur chaque gaine (dérailleur avant et arrière). Inserez les gaines et leurs embouts dans le guide- câble et fixez celui-ci au cadre à l’aide...
- Page 9 E-112 : 4. Installation de la tige de selle COMPOSÉ D’ASSEMBLAGE POUR CARBONE 1. Assurez-vous que le collet de selle GRAISSE (4e) est placé correctement sur le tube de selle. 2. Insérez la tige de selle (3) préalablement enduite de composé...
- Page 10 E-112 : 5. Ajustement de la selle 1. Installez la selle sur le support de selle (3f) et serrez légèrement l’attache des rails de selle (3e) en utilisant une 8 Nm clé hexagonale à bout sphérique. 2. Serrez la vis supérieure de l’attache du support de selle (3a) en gardant un espacement de 2 à...
- Page 11 E-112 : 5. Ajustement de la selle Le 2WAYPOST ASP-4000 peut être retourné pour obtenir une position pour le triathlon ou la route (75°/78°). Le recul du chariot de selle peut être réglé en retournant l’attache de rails de selle (3d) et le support de selle (3f).
- Page 12 E-112 : 6. Ajustement du support de dérailleur Le support de dérailleur avant peut être ajusté en fonction de l’angle du dérailleur avant, afin d’obtenir une courbe égale entre le dérailleur et le grand plateau. Une fois l’angle trouvé, appliquez du Loctite 242 bleu et serrez à...
- Page 13 E-112 : 7. Liste des pièces Images are for reference only. Proportions are not accurate.
- Page 14 E-112 : 7. Liste des pièces Name A18 SKU# Frameset Parts E-112 frame E-112 fork Seat post with the following parts assembled E-112 seat post (ASP-4000) • Upper HexSocket screw (M6*20mm S) for rocker clamp • Lower HexSocket screw (M6*20mm S) for rocker clamp •...
