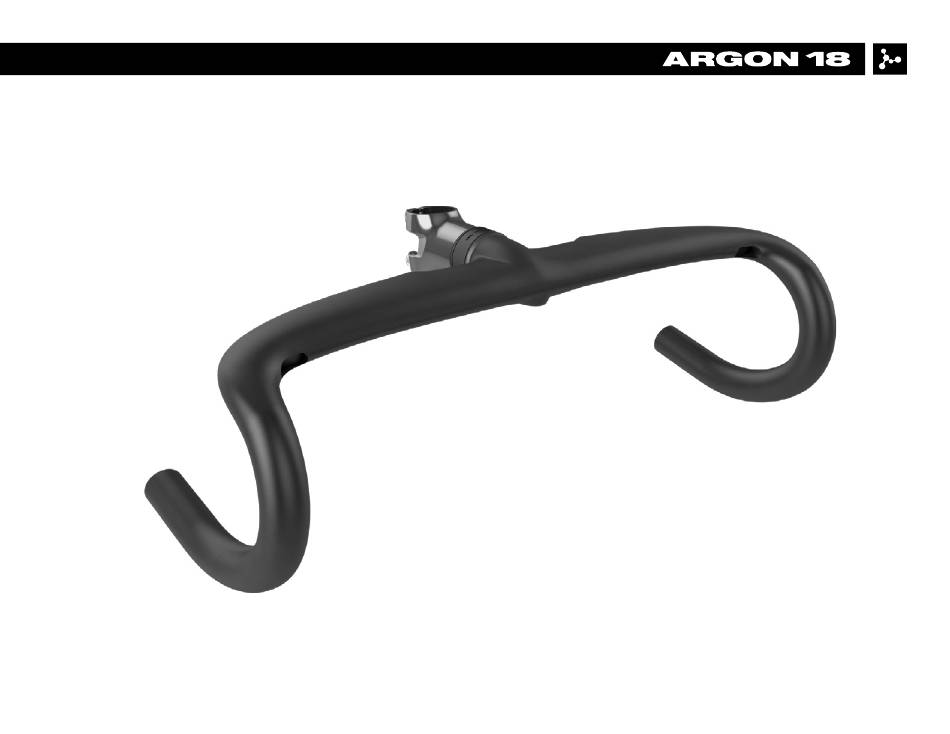

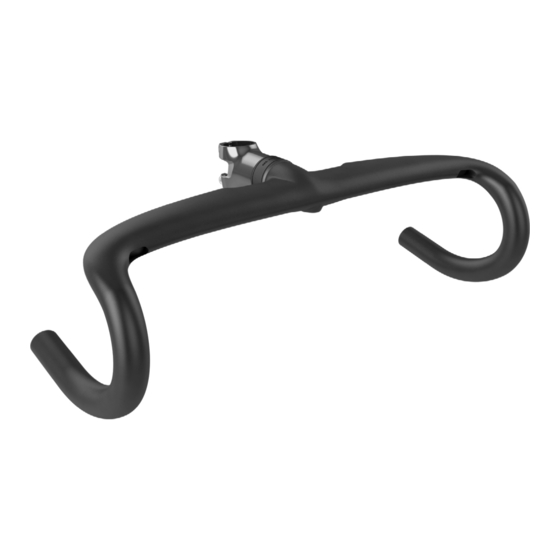

- Page 1 GUIDON AHB5000 : Guide d’assemblage Valide pour le guidon AHB5000 Révision 4.0 - 08-03-2016...
- Page 2 242 ou n Pour que la garantie soit valide, le guidon doit être complètement assemblé par un détaillant Argon 18 autorisé. Les composants haut de gamme, particulièrement les pièces en carbone, doivent être manipulés avec soin. Ces composants doivent être installés à l’aide d’une clé...
- Page 3 GUIDON AHB5000 : Matrice de produit T I O N M AT R I C E D E C O N F I G U R AT I O N Taille de la potence (potences comprises) Espaceur de 20mm Ne pas utiliser le Si vous désirez vous...
- Page 4 GUIDON AHB5000 : Installation potence / guidon Choisir la longueur de potence désirée, l’écrou et l’espaceur nécessaires (se référer au tableau de la Matrice de produit). À noter : l’écrou fourni est pré-enduit de Loctite. Dans le cas d’un assemblage et d’un démontage, une goûte de Loctite bleu (n...
- Page 5 GUIDON AHB5000 : Installation potence / guidon 2. Placer la bande élastique sur la potence et l’espaceur de façon à ce que le logo de Argon 18 soit vers le haut. 3. Placer le guidon à l’envers sur un chiffon propre.
- Page 6 GUIDON AHB5000 : Installation potence / guidon Placer le guidon sur la fourche et serrer les deux écrous latéraux de la potence à 5 Nm. 5 Nm 5 Nm 2-3mm Note : au moment de couper la fourche, prévoir 2 mm ou 3 mm d’espace supplémentaire entre le dessus du compresseur et la fourche afin d’obtenir une...
- Page 7 GUIDON AHB5000 : Passage des câbles / gaines Transmission électronique Important : acheminer les câbles électroniques après la gaine de frein rend la tâche plus difficile. Par conséquent, toujours acheminer les câbles électroniques avant la gaine de frein. 1. Installer les manettes de frein à la hauteur voulue et tracer un 2.
- Page 8 GUIDON AHB5000 : Passage des câbles / gaines 3. Insérer deux câbles dans le guidon, de chaque côté. 4. Choisir les longueurs de gaine nécessaires et les insérer simultanément.
- Page 9 GUIDON AHB5000 : Passage des câbles / gaines 5. Insérer les câbles de freins et de vitesses dans le corps du sélecteur. 6. Connecter les câbles avec les gaines et remonter les repose-mains jusqu’au trait fait précédemment au crayon blanc.
- Page 10 GUIDON AHB5000 : Support à cyclomètre Le support à cyclomètre est compatible avec tous les accessoires de monture de cyclomètre à 2 boulons. Note : serrer à 3,5 Nm maximum.
