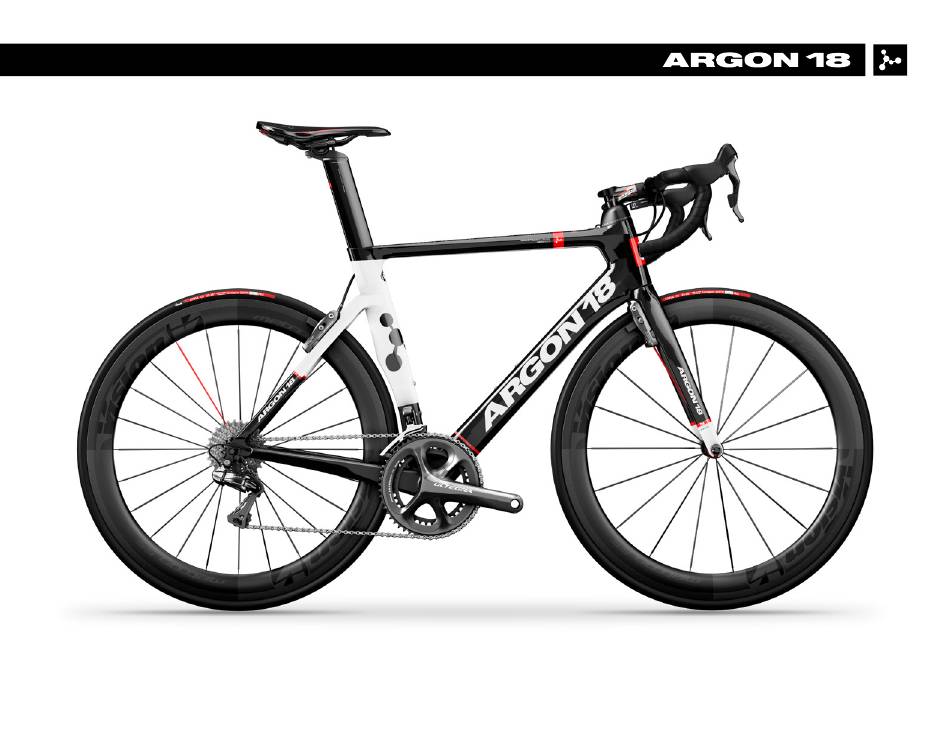

NITROGEN : GUIDE D'ASSEMBLAGE
Valide pour le Nitrogen 2016
Révision 5.0 - 06-29-2016

Publicité

Table des Matières
loading

Sommaire des Matières pour Argon 18 NITROGEN

  • Page 1 NITROGEN : GUIDE D’ASSEMBLAGE Valide pour le Nitrogen 2016 Révision 5.0 - 06-29-2016...
  • Page 2: Table Des Matières

    10. Liste des pièces ........25-30 Pour que la garantie soit honorée, le vélo doit être assemblé chez un détaillant Argon 18 autorisé. Les composantes haut de gamme, notamment les composantes de carbone, nécessitent une attention particulière.
  • Page 3: Survol De L'assemblage

    NITROGEN : Survol de l’assemblage 1. Inspection du cadre 2. Installation du jeu de direction 3. Passage des gaines NOTE IMPORTANTE : Il est plus facile de passer les gaines avant d’installer le boîtier de pédalier, le pédalier et la fourche.
  • Page 4: Installation De La Tige De Selle

    NITROGEN : Survol de l’assemblage 7. Installation de la tige de selle 8. Ajustement de la selle 9. Ajustement du support de dérailleur 10. Liste des pièces...
  • Page 5 NITROGEN : 1. Inspection du cadre Avant de procéder à l’assemblage d’un nouveau cadre, assurez-vous que les pièces suivantes sont bien installées. Pièces installées sur le cadre Description Type de Couple de Détail serrage Support du dérailleur avant Vis (2) Loctite Support du dérailleur arrière...
  • Page 6 NITROGEN : 2. Installation du jeu de direction Installez le jeu de direction 3D (16) conformément au guide d’assemblage du presse-cuvette AERO. Vous pouvez choisir 3 différentes hauteurs : 25 mm, 15 mm ou 0 mm.
  • Page 7 NITROGEN : 3. Passage des gaines 1. Installez la gaine du dérailleur arrière en commençant par la patte arrière côté pédalier, jusqu’à ce qu’elle sorte du tube supérieur. Ajustement des freins et des vitesses : Barillet de 2. Installez la gaine du dérailleur avant réglage de 5 mm...
  • Page 8 NITROGEN : 3. Passage des gaines (suite) Note : Le guide-câble (17h) du frein avant doit être orienté vers l’avant pour assurer une bonne rotation du guidon. Guide-câble du frein avant...
  • Page 9 NITROGEN : 3. Passage des gaines (suite) 6 Nm Passez le câble dans le guide-câble (17h). Pour faciliter le passage du câble à l’intérieur de l’écrou de retenue, formez un crochet avec le bout du câble.
  • Page 10 NITROGEN : 3. Passage des gaines (suite) Gaine KEB Gaine du frein arrière Retirez les deux butées de câble (sur le tube supérieur et près du collet de tige de selle). Section avant : Mesurez la gaine pour qu’elle ait la longueur nécessaire pour assurer une bonne...
  • Page 11 NITROGEN : 3. Passage des gaines (suite) Il est préférable de passer les gaines avant d’installer le boîtier de pédalier, le pédalier et la fourche. Dérailleur arrière : Installez la gaine à l’intérieur du cadre, en commençant par le support du dérailleur jusqu’à ce qu’elle sorte du tube supérieur.
  • Page 12 NITROGEN : 3. Passage des gaines (suite) Utilisez l’œillet fourni (19) pour fixer correctement le câble du dérailleur arrière dans la base (transmission mécanique seulement).
  • Page 13 NITROGEN: 4. Spécifications de la transmission élec. Le passage du câblage Di2 peut se faire facilement en suivant ce truc simple : utilisez un câble de frein et une ferrule en métal pour fixer le câble Di2. Pour plus d’informations sur l’installation du système...
  • Page 14 NITROGEN : 4. Spécifications de la transmission élec. Utilisez le bon œillet pour bien fixer le câble sur le tube supérieur (selon le type de transmission : mécanique ou électronique).
  • Page 15 NITROGEN : 4. Spécifications de la transmission élec. Pour une transmission électronique, utilisez l’œillet (13) pour fixer le câble du dérailleur avant.
  • Page 16 NITROGEN : 4. Spécifications de la transmission élec. La batterie Di2 est cachée sous la tige de selle; utilisez le support de batterie Di2 (20) pour fixer correctement la batterie. Appliquez un peu de graisse sur les deux pièces. GRAISSE...
  • Page 17 NITROGEN : 5. Installation du frein avant 5.10 GRAISSE GRAISSE LOCTITE GRAISSE Installer le frein comme indiqué dans le schéma ci-contre. GRAISSE 8 Nm LOCTITE 8 Nm...
  • Page 18 NITROGEN : 5. Installation du frein avant (suite) Ajustez les patins de freins selon la 6 Nm largeur des jantes : Faites passer le câble dans la paille courbée et ensuite dans le guide approprié. Fixez le câble à l’étrier droit avec la vis...
  • Page 19 NITROGEN : 5. Espacement des patins de freins IMPORTANT : Si l’espacement des patins de freins est trop grand, le bras de freins pourrait frotter contre le tube oblique du cadre. Assurez-vous que l’espacement des freins est suffisant. Ajustez les patins de freins selon la largeur des jantes : - Vous pouvez configurer l’espacement...
  • Page 20 NITROGEN : 6. Installation du frein arrière outer side GRAISSE 8 Nm 8 Nm LOCTITE Installez les freins comme indiqué sur le schéma ci-contre. GRAISSE GRAISSE...
  • Page 21 NITROGEN : 6. Installation du frein arrière (suite) 6 Nm Ajustez les patins de freins selon la largeur des jantes : Passez le câble dans le guide-câble. Assurez-vous que la longueur de la gaine permette le maintien à l’horizontale du guide.
  • Page 22 NITROGEN : 7. Installation de la tige de selle CHANGEMENT PROGRESSIF 5,5 Nm GRAISSE THREADLOCKER BLEU (n 242) GRAISSE 1. Placer le collet de selle dans le cadre. 2. Insérer la tige de selle (3) préalablement enduite de composé GRAISSE d’assemblage pour pièces de carbone.
  • Page 23 NITROGEN : 8. Ajustement de la selle 8.1 Installez la selle sur le support de selle (3d) et serrez l’attache des rails de selle (3e) à 6 Nm, au maximum, en utilisant le boulon en demi-lune (3k). 8.2 Ajustez l’angle et le recul de la selle GRAISSE en serrant la vis de serrage à...
  • Page 24 NITROGEN : 8. Ajustement de la selle Gauche : Position pour la route : La partie avant de la base de la tête est orientée vers l’arrière; modifiez le recul (-17,5 mm à -22,5 mm) en inversant la position de l’attache inférieure (3d).
  • Page 25 NITROGEN : 9. Ajustement du support de dérailleur Le support de dérailleur avant (6) peut être ajusté en fonction de l’angle du dérailleur avant, afin d’obtenir une courbe égale entre le dérailleur et le grand plateau. Une fois l’angle trouvé, appliquez du Loctite 242 bleu et vissez les deux vis à...
  • Page 26 Images à titre de référence seulement. Les proportions ne sont pas exactes. Argon 18 se réserve le droit de modi er / de changer les pièces du kit de cadre à tout moment sans préavis. Pour plus d'informations, consulter l'avis sur le mécanisme de serrage de la tige de selle émis le 09-06-2016.
  • Page 27 NITROGEN : 10. Liste des pièces Description No de SKU A18 Qté Pièces du kit de cadre Cadre Nitrogen Fourche Nitrogen FK.NIT.231B Tige de selle avec les pièces suivantes assemblées Tige de selle Nitrogen (ASP-5000) SP.NIT.231B AG-SP-01 Pièce en carbone...
  • Page 28 NITROGEN : 10. Liste des pièces Description No de SKU A18 Qté Pièces liées au cadre et déjà assemblées Butée de câble de frein jeu de direction 38878 Butée de câble de frein tube horizontal 38879 Support à dérailleur avant avec écrous 38882 Support à...
  • Page 29 NITROGEN : 10. Liste des pièces Description No de SKU A18 Qté Pièces spéci ques à la con guration Di2 Œillet dérailleur avant pour Di2 38888 Œillet tube horizontal non Di2 38880 Œillet tube horizontal pour Di2 38881 Comprises avec le kit de cadre - expédiées séparément...
  • Page 30 NITROGEN : 10. Liste des pièces Description No de SKU A18 Qté Comprises avec le kit de cadre - expédiées séparément Frein avant TKB137 Incluant les pièces suivantes 38719 Bras de frein droit Bras de frein gauche Pivot de frein Tensionneurs à...
  • Page 31 NITROGEN : 10. Liste des pièces Description No de SKU A18 Qté Comprises avec le kit de cadre - expédiées séparément Kit de câble de frein / gaine Incluant les pièces suivantes 39014 Gaine KEB-SL 5 mm Férules Férules Férules Câble...
