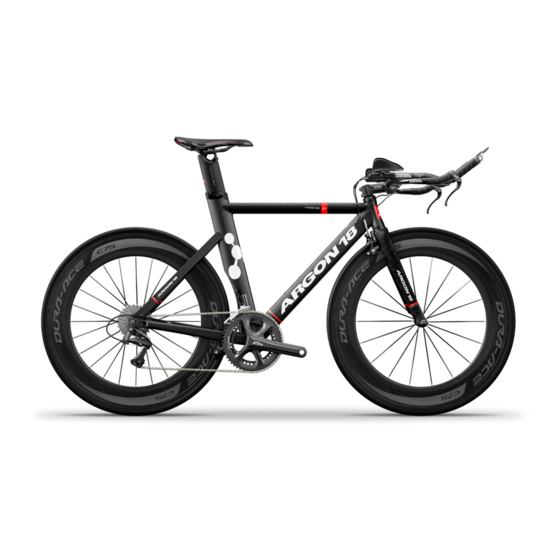

- Page 1 E-80 : GUIDE D’ASSEMBLAGE...
- Page 2 6. Liste des pièces ........13-15 Pour que la garantie soit honorée, le vélo doit être assemblé chez un détaillant Argon 18 autorisé. Les composantes haut de gamme, notamment les composantes de carbone, nécessitent une attention particulière.
-
Page 3: Survol De L'assemblage
E-80 : Survol de l’assemblage 1. Inspection du cadre 2. Passage des gaines 3. Installation des freins NOTE IMPORTANTE : Il est plus facile d’installer les câbles et gaines avant les roulements. Images are for reference only. Proportions are not accurate. - Page 4 E-80 : 1. Inspection du cadre Avant de procéder à l’assemblage d’un nouveau cadre, assurez-vous que les pièces suivantes sont bien installées. Pièces installées sur Description Type Couple Détail le cadre de vis de serrage Support de dérailleur avant Vis (2)
- Page 5 E-80 : 2. Passage des gaines 1. Installez la gaine du dérailleur avant et celle du frein arrière en commençant près du tube de direction (côté gauche). 2. Installez la gaine du dérailleur arrière en commençant aussi près du tube de direction (côté droit).
- Page 6 E-80 : 2. Passage des gaines Retirez le guide-câble (3f) et ajoutez un embout de plastique sur la gaine du dérailleur avant. Inserez l’embout de plastique et la gaine du dérailleur arrière dans le guide-câble et fixez celui-ci au cadre à l’aide de la vis M5.
- Page 7 E-80 : 2. Passage des gaines Fixez le câble du dérailleur avant au déraileur. Insérez la gaine du dérailleur arrière dans le trou situé près du boîter de pédalier pour le faire sortir près de la patte de dérailleur arrière.
- Page 8 E-80 : 2. Passage des gaines Pour chaque gaine, prévoyez une longueur suffisante pour que le guidon puisse tourner correctement dans les deux directions. Ceci permettra aussi aux œillets de câble de rester correctement en place.
- Page 9 E-80 : 3. Installation des freins GRAISSE GRAISSE Installez le frein arrière (8) comme indiqué dans le schéma ci-contre. Le bras du côté pédalier doit être installé en premier. Insérez le ressort de rétention dans le trou du centre. Vissez les deux vis de pivot à 8 Nm.
- Page 10 E-80 : 3. Installation des freins Le frein avant (9) est installé derrière la fourche. Utilisez l’écrou coulé pour fixer l’étrier du frein sur la fourche. Serrez l’assemblage à 8 Nm.
- Page 11 E-80 : 4. Installation de la tige de selle COMPOSÉ D’ASSEMBLAGE POUR CARBONE GRAISSE 1. Assurez-vous que le collet de selle (3e) est placé correctement sur le tube de selle. 2. Insérez la tige de selle (5) préalablement GRAISSE 6 Nm enduite de composé...
- Page 12 E-80 : 5. Ajustement de la selle 1. Installez la selle sur le support de selle (5f) et serrez légèrement l’attache des rails de selle (5e) en utilisant une 8 Nm clé hexagonale à bout sphérique. 2. Serrez la vis supérieure de l’attache du support de selle (5a) en gardant un espacement de 2 à...
- Page 13 E-80 : 5. Ajustement de la selle Le 2WAYPOST ASP-4000 peut être retourné pour obtenir une position pour le triathlon ou la route (75°/78°). Le recul du chariot de selle peut être réglé en retournant l’attache de rails de selle (5d) et le support de selle (5f).
- Page 14 E-80 : 6. Liste des pièces...
- Page 15 Seat clamp alloy AR-TT01 seat collar, alloy polish black polish black with screws with HexSocket screws (M5*20mm S) 37834 Nylon BB cable guide BB cable guide for E-80 (Argon 18) nylon with screw with ButtonHead screw (M3*7mm) Phillips 36853 Grommet YF-W07...
- Page 16 E-80 : 6. Liste des pièces Name Supplier Description Frameset parts Comp Also included with the frameset - shipped separately Headset No. IS-2 15mm IS-2 (1-1/8") new (Argon 18 exclusive) with compressor TH-874-1 with TH-874-1 (2013), HH203E4142E1GZ 35887 37835 RX 4.1 brake levers Tektro tri alloy &...
