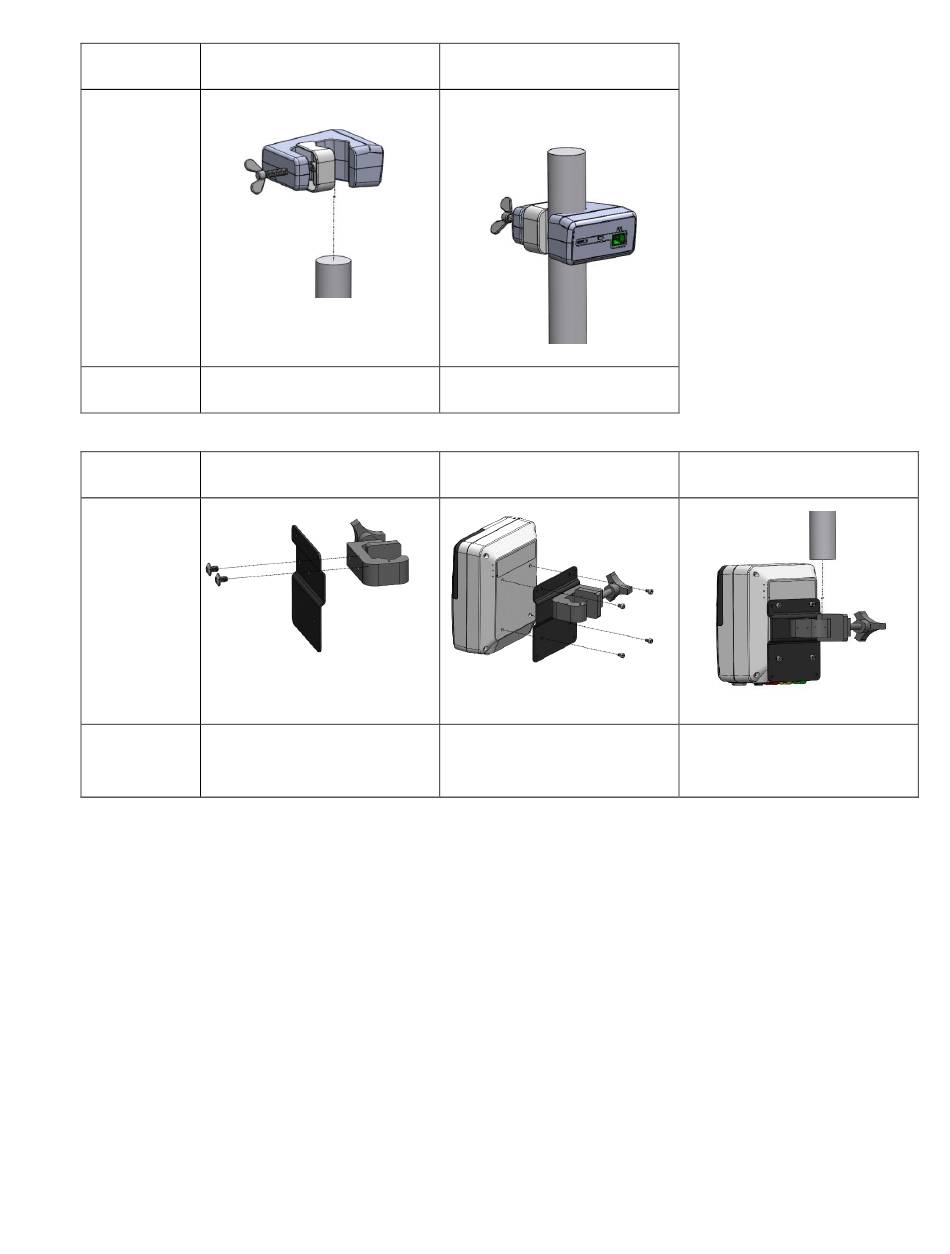

Assemblage
Étape 1
2
Installation
de la
poignée de
connexion
(HU) sur la
tige.
Instructions
Insérez la tige dans la
poignée de connexion (HU)
Assemblage
3
Installation
de l'unité
optique (OU)
sur la tige.
Instructions
Vissez la plaque sur la « C-
Clamp »
LBL-2008-41-v5 OptoMonitor 3 IFU_fr Rév. 2021-08
Étape 2
Serrez la poignée de serrage
Étape 1
Vissez la plaque métallique
sur l'OU à l'aide des 4 vis.
Étape 2
Insérez la tige dans la «
C-Clamp »
poignée de serrage.
Étape 3
, puis serrez la
104 |
