Ceci est un BROUILLON et est sujet à changement. Il n'est pas approuvé pour distribution. NE PAS COPIER!
B. Directives de bonne foi pour installation murale
Les modèles MEZZO-C peuvent être installés avec ou sans système
de gestion de la chaleur, incluant l'ensemble de chaleur passive.
L'installation d'un système de gestion de la chaleur aura une
incidence sur certains aspects de l'installation de l'appareil, incluant
les dimensions de charpente et les dégagements aux combustibles.
Veuillez prendre note que la Figure 2.3 dans cette section se réfère
aux températures de surface murale lorsque l'ensemble de chaleur
passive est installé.
OUVERTURE
DE FOYER
77 °C
(170 °F)
152 mm
(6 po)
LE PANNEAU INCOMBUSTIBLE FOURNI PAR
LE FABRICANT EST AFFICHÉ COMME ÉTANT INSTALLÉ

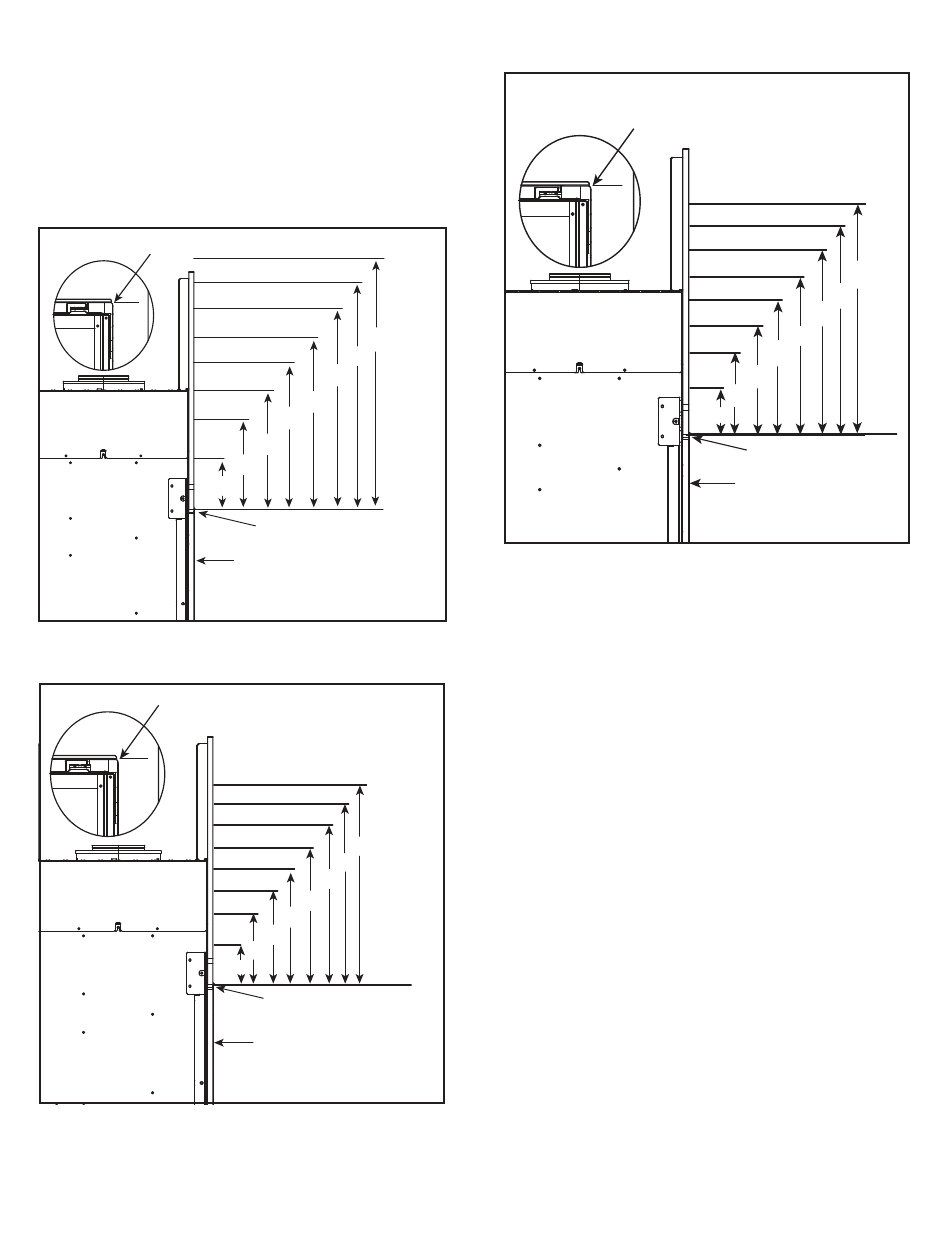

Figure 2.1 Températures de la surface du mur au-dessus de l'appareil
(MEZZO36-C/MEZZO36ST-C/MEZZO48-C/MEZZO48ST-C)
OUVERTURE
DE FOYER
Figure 2.2 Températures de bonne foi à la surface du mur au-dessus
de l'appareil (MEZZO60-C/MEZZO60ST-C/MEZZO72-C/MEZZO72ST-C)
8
Heat & Glo • MEZZO36-C/ST-C, MEZZO48-C/ST-C, MEZZO60-C/ST-C, MEZZO72-C/ST-C Manuel d'installation • 2600-980DFR • 9/19
AU PLAFOND
52 °C (125 °F)
52 °C (125 °F)
53 °C (130 °F)
1,2 m
(48 po)
1,1 m
60 °C (140 °F)
(42 po)
914 mm
(36 po)
63 °C (145 °F)
762 mm
68 °C
(30 po)
(155 °F)
610 mm
(24 po)
457 mm
(18 po)
305 mm
(12 po)
MESURÉ À PARTIR DU BORD
SUPÉRIEUR DE L'OUVERTURE
DU FOYER
FAÇADE DE L'APPAREIL
AU PLAFOND
52 °C (125 °F)
52 °C (125 °F)
57 °C (135 °F)
1,2 m
(48 po)
1,1 m
60 °C (140 °F)
(42 po)
914 mm
(36 po)
68 °C (155 °F)
762 mm
(30 po)
88 °C (190 °F)
610 mm
(24 po)
457 mm
118 °C
(18 po)
(245 °F)
305 mm
(12 po)
152 mm
(6 po)
MESURÉ À PARTIR DU BORD
SUPÉRIEUR DE L'OUVERTURE DU FOYER
FAÇADE DE L'APPAREIL
LE PANNEAU INCOMBUSTIBLE FOURNI PAR
LE FABRICANT EST AFFICHÉ COMME ÉTANT
INSTALLÉBOARD.
ENSEMBLE OPTIONNEL DE CHALEUR PASSIVE INSTALLÉ
OUVERTURE
DE FOYER
Figure 2.3
Températures de bonne foi à la surface du mur au-dessus
de l'appareil Lorsque l'ensemble optionnel de chaleur passive est installé
Si vous installez un téléviseur (TV) au-dessus de l'appareil,
consultez la section 3 du manuel du propriétaire.
AVIS : Les températures de surface indiquées ci-dessus sont prises
avec une sonde de température, comme il est prescrit par la norme
de test utilisée dans la certification de l'appareil. Un thermomètre
à infrarouge mesurant les températures sur les murs ou les manteaux
peut rapporter des températures plus élevées de 17 °C (30 °F) ou
plus selon les réglages du thermomètre et les caractéristiques du
matériau à mesurer. Utilisez des matériaux de finition appropriés
pouvant supporter ces conditions. Pour des directives de finition
supplémentaires, voir la section 10.
35 °C (95 °F)
35 °C (95 °F)
35 °C (95 °F)
1,2 m
35 °C (95 °F)
(48 po)
1,1 m
40 °C (105 °F)
(42 po)
914 mm
(36 po)
46 °C (115 °F)
762 mm
(30 po)
49 °C (120 °F)
610 mm
(24 po)
457 mm
62 °C
(18 po)
(144 °F)
305 mm
(12 po)
152 mm
(6 po)
MESURÉ À PARTIR DU BORD
SUPÉRIEUR DE L'OUVERTURE
DU FOYER
FAÇADE DE L'APPAREIL
LE PANNEAU INCOMBUSTIBLE FOURNI
PAR LE FABRICANT EST AFFICHÉ COMME
ÉTANT INSTALLÉ
