FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la EN267, l'applicazione del bruciatore alla caldaia, la regolazione e il collaudo, devono
essere eseguiti nell'osservanza del manuale d'istruzione della caldaia stessa, compreso il controllo della
concentrazione di CO e CO
A seconda della portata richiesta dalla caldaia vanno definiti: l'ugello, la pressione della pompa, la regolazione
della testa di combustione, la regolazione della serranda dell'aria, secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).
Sono riferiti al 12,5% di CO
Ugello
GPH Angolo
0,50 80°
0,50 60°/80°
0,60 60°
0,65 60°
0,75 60°

4.2 UGELLI CONSIGLIATI :

Per accensioni a bassa temperatura (inferiore a + 8 °C) agire come segue:
Utilizzare ugelli a cono vuoto o semivuoto tipo:
Delavan tipo W ; Danfoss tipo H;
Monarch tipo NS ; Steinen tipo H,
o (in alternativa) aumentare la pressione in
pompa fino a 14 bar.
Se necessario, adottare entrambe le soluzioni.

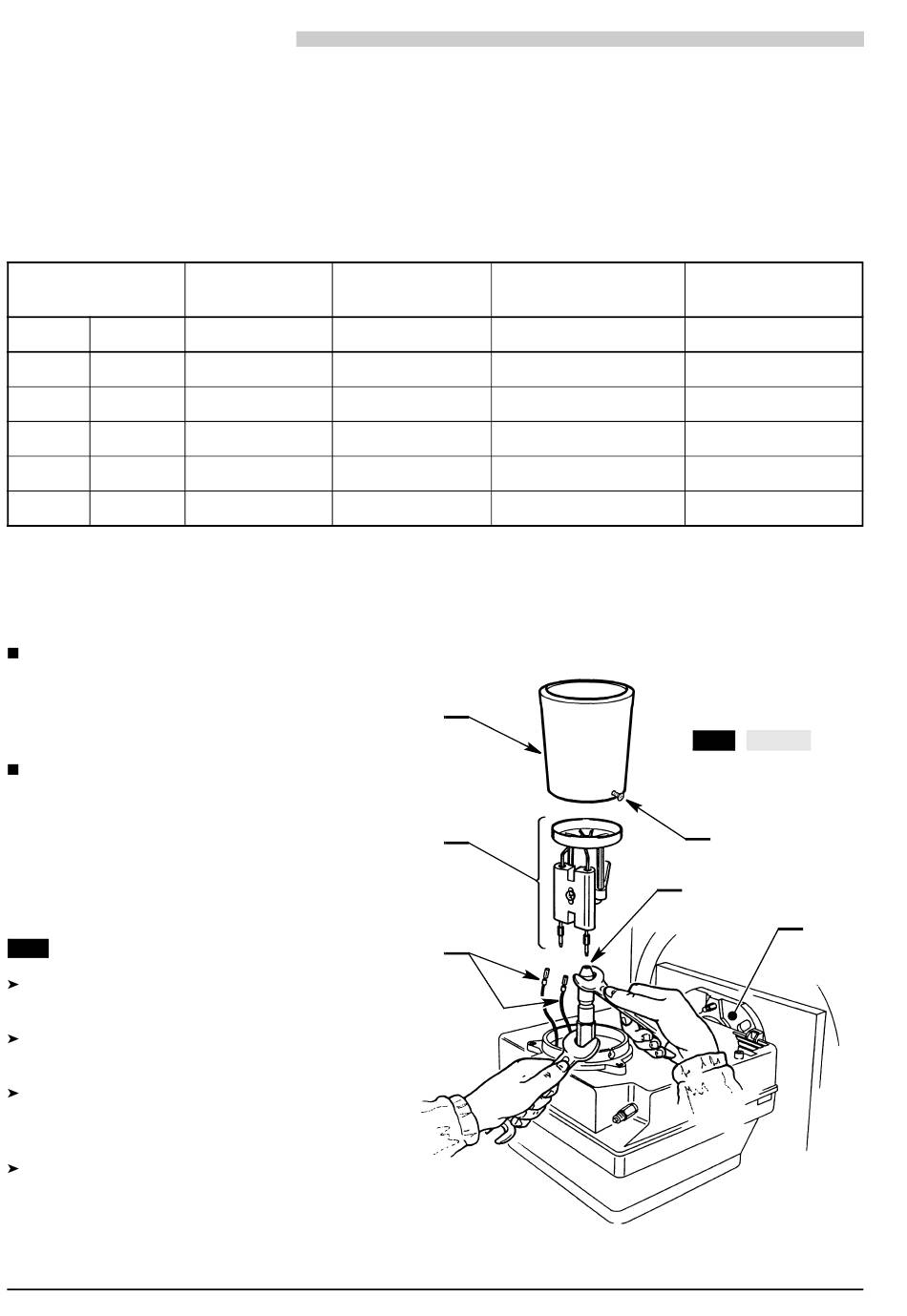

POSIZIONE DI MANUTENZIONE
L'ACCESSIBILITÀ ALL'UGELLO, ALL'ELICA
ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE
MODI:
A
Fig. 10
Estrarre il bruciatore dalla caldaia dopo avere
tolto il dado di fissaggio alla flangia.
Agganciare il bruciatore alla flangia (1), togliere
il boccaglio (2) dopo aver allentato le viti (3).
Sfilare i cavetti (4) dagli elettrodi, estrarre dal
gruppo portaugello il gruppo supporto elica (5)
dopo aver allentato la vite (3, fig. 12, pag. 7).
Avvitare l'ugello (6) correttamente strin-
gendolo come mostrato in figura.
