Fissaggio al mobile Fissaggio al mobile Fissaggio al mobile Fissaggio al mobile Fissaggio al mobile
Esistono tre differenti famiglie di apparecchi in relazione
alla tipologia di installazione:
PIANO DI COTTURA AD INCASSO
ALTEZZA= SPESSORE ACCIAIO
PIANO DI COTTURA AD INCASSO
SPESSORE A CCIAIO<ALTEZZA <58 mm
PIANO DI APPOGGIO - SU PIANO DI COTTURA
ALTEZZA >58 mm

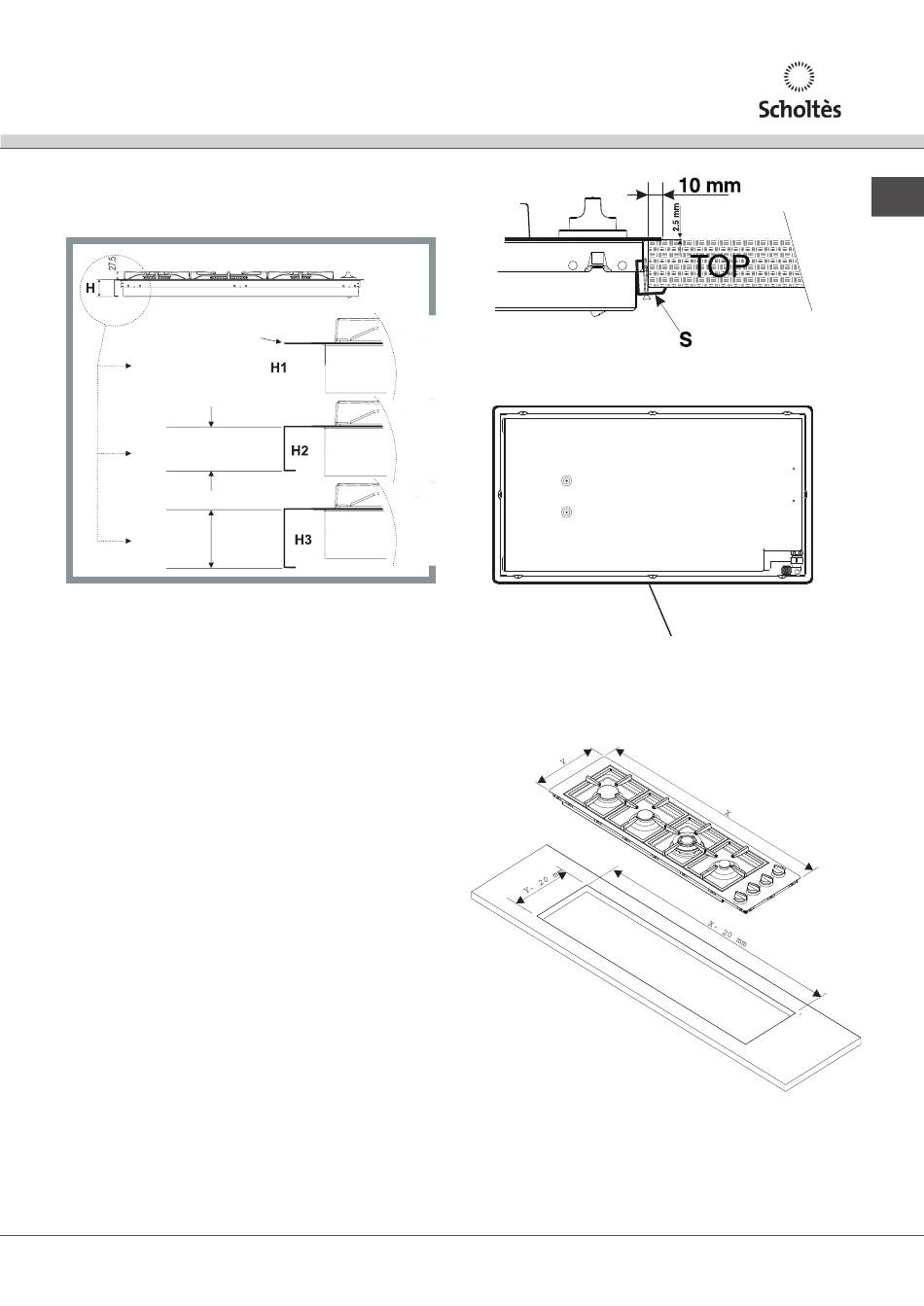

Fig.2
1 1 1 1 1 - Piani da incasso (Classe 3) di tipo a filo (vedi
figura 2 dettaglio H1); in questo caso per
l'installazione è necessario prevedere un foro sul
top di dimensioni pari all'ingombro perimetrale del
piano, diminuite di 2 cm per lato, in modo da
garantire 1 cm di appoggio del piano sul top ; per
ottenere poi l'incasso di tipo a filo sarà necessario
ricavare un ulteriore abbassamento sullo stesso
perimentro di appoggio (vedi figura 3a), in modo da
consentire l'alloggiamento sia del bordo del piano
che della guarnizione posta sotto lo stesso bordo.
Prima di procedere al fissaggio al top, posizionare
la guarnizione G (in dotazione) lungo il perimetro
del piano, come rappresentato in figura 3b Per
fissare i piani al mobile sono previste delle
squadrette da montare come illustrato nel dettaglio
S S S S S (fig. 3a). . . . .
2 2 2 2 2 - Piani da incasso (Classe 3) con bordo inferiore ai
58mm (vedi figura 2 dettaglio H2)(fig. 3c); per
l'installazione, sull'eventuale top posto sotto il
piano, è necessario praticare un forno
sufficientemente grande da poter alloggiare l'intera
cassetta inferiore del piano di cottura, con
l'accortezza che tra quest'ultima ed il top in legno,
vi sia almeno 1cm di aria su tutto il perimetro (la
parte sotto della cassetta può essere anche a
contatto). Per il fissaggio delgli alpparecchi vedi
istruzioni di cui al punto 1 o eventuale foglio di
istruzioni aggiuntivo nel caso di applicazioni
particolari.
Fig.3a
G
Fig.3b
Fig. 3c
IT
3
