Installation
4
4
01
L'IQ de Oracle a été conçu pour éliminer et filtrer les fumées
contenant les particules et les gaz potentiellement
dangereux, générés au cours des processus de fabrication.
Ces substances dangereuses sont récupérées à travers un
système de filtration multi-étages, après quoi l'air nettoyé
est recyclé sur le site des opérations.
Méthodes de récupération des fumées
Les fumées sont normalement récupérées par l'une des trois
méthodes.
• Bras flexible avec buse
• Enceintes
• Cabines
Directives pour mener à bien l'installation
• Utilisez une longueur de gaine minimum
• Évitez de plier ou de trop courber la gaine
• Évitez les coudes et courbures multiples de la gaine
• Utilisez si possible une gaine de plus grand diamètre
• Positionnez le dispositif d'aspiration aussi proche que
possible du point de marquage. (S'il est utilisé sur des
lignes de fabrication à grande vitesse, positionnez le
dispositif d'aspiration légèrement en aval.)
Extraction avec le bras flexible et la buse
Le bras devra être maintenu en place et positionné le plus
près possible du point de marquage à l'aide d'agrafes en
forme de fer à cheval. Dévissez le connecteur manchonné
et retirez-le de l'autre extrémité du tuyau flexible. Coupez
le tuyau flexible en fonction de la distance à l'embout de
l'extracteur et engagez-le dans la prise d'arrivée de
l'extracteur.
L'air de purge doit être maintenu au niveau le plus bas
possible, afin d'éviter que les fumées ne soient refoulées
de la buse.
Les chaînes d'embouteillage à grande vitesse pourront
nécessiter des capteurs ou buses plus grands, des deux côtés
des bouteilles en raison des turbulences causées par la
vitesse des bouteilles.

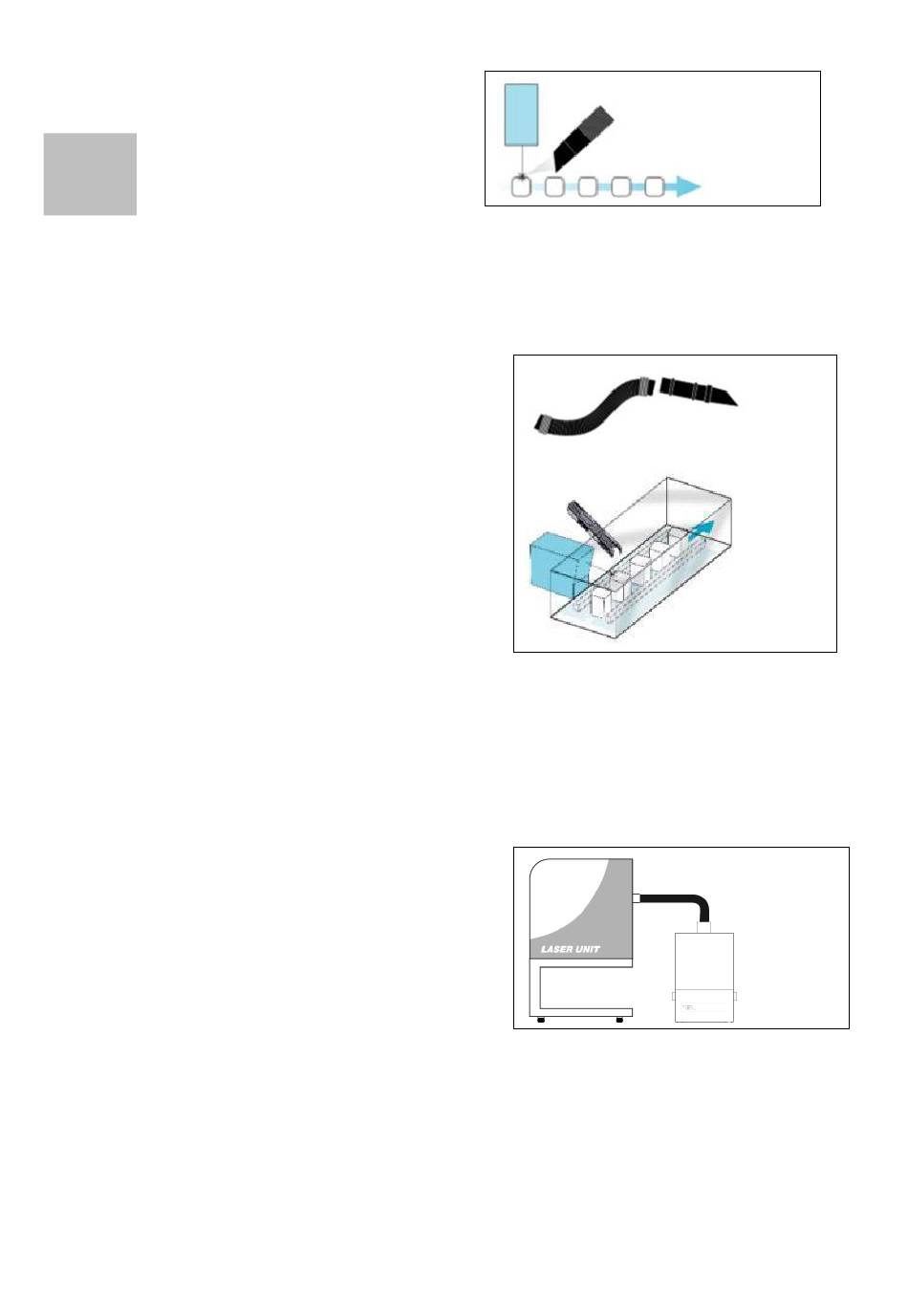

Produits en mouvement
Pour les applications où les produits à marquer passent
devant une tête de laser stationnaire, la buse d'aspiration
doit être positionnée le plus près possible de la zone de
marquage, du côté vers lequel se dirige le produit.
Enceintes
Le flexible et la buse d'aspiration peuvent être raccordés à
une enceinte englobant la zone de marquage pourvu que le
point d'extraction se trouve à 50-75 mm maximum du
point de marquage.
Cabines
Les cabines disposent normalement d'un embout mâle de
75 ou 100 mm pour l'extraction des fumées. Pour optimiser
les performances, utilisez un flexible du même diamètre
que l'embout et utilisez le cas échéant une réduction de
diamètre sur l'extrémité de l'extracteur. Faites en sorte que
le chemin emprunté par le flexible soit aussi court que
possible.
Connexion à l'unité d'extraction
Toutes les gaines doivent être installées et connectées à
l'unité d'extraction avant de mettre en marche le
système iQ.
Évacuer l'air filtré à l'extérieur
Si vous en faites la demande, votre unité d'extraction iQ
pourra être équipée d'un embout mâle d'échappement.
Cela offre ainsi un branchement permettant de monter
un tuyau d'échappement. Il est important de limiter
autant que possible la longueur des gaines afin de réduire
la contre-pression à l'intérieur du système.
