Installation
4
03
4
Fonctions en option :
Le iQ Oracle peut être configuré pour s'adapter aux
spécifications du client. Ces options supplémentaires
seront discutées, préparées et installées avant la
livraison.
En cas de doute sur les fonctions équipant votre système iQ,
veuillez contacter votre vendeur avec le numéro de série de
l'unité, (se reporter à la section
en mesure de vous confirmer la version qui vous a été livrée.
Fonction marche / arrêt à distance
Permet de commander à distance la mise sur Marche / Arrêt
via un signal externe.
Cette fonction peut être configurée de trois façons :
•
Tension d'entrée CC – Plage 12-24 VCC
•
Entrée sans tension – Par ouverture et fermeture de
contacts
•
Forçage –- fonction Marche/Arrêt désactivée
Remarque : Il faut veiller à ce que le système soit
correctement câblé de façon à ce que l'unité d'extraction
fonctionne convenablement.
Tension d'entrée CC
Cette configuration nécessite que les cordons noir & rouge du
câble de signal (se reporter à la section
emplacement) soient branchés sur une source de courant
continu, identifiée et testée, afin de démarrer l'extracteur.
La plage de tension pour ce signal est comprise entre 12 et 24
VCC. Respectez rigoureusement ces tensions minimales et
maximales pour vos branchements. Un branchement ne
respectant pas cette plage de tension est susceptible de
causer des dégâts irréversibles au niveau du circuit imprimé
de contrôle interne.
Câble rouge = V+
Câble noir = V-
Lorsque l'extracteur fonctionne avec la bonne tension CC, le
moteur démarrera et assurera un débit au niveau fixé (se
reporter à la section
5
pour le réglage du débit) ; lorsque la
tension CC est désactivée, le moteur ralentira et s'arrêtera.
2
pour l'emplacement). Il sera
1
pour leur
L'extracteur devra être allumé et ne pas être en mode veille
(voir la section
5
pour l'allumage de l'extracteur) pour que
cette fonction soit opérationnelle.
Entrée sans tension
Cette configuration nécessite que les cordons noir &
rouge du câble de signal (se reporter à la section
leur emplacement) soient en contact l'un avec l'autre.
Lorsque les deux câbles mis en contact l'un avec l'autre, le
moteur démarrera et assurera un débit au niveau fixé (se
reporter à la section
5
pour le réglage du débit) ; lorsque les
deux câbles sont déconnectés, le moteur ralentira et
s'arrêtera.
L'extracteur devra être allumé et ne pas être en mode veille
(voir la section
5
pour l'allumage de l'extracteur) pour que
cette fonction soit opérationnelle.
Forçage
Permet à l'extracteur de fonctionner pleinement avec ou sans
tension d'entrée DC ou entrée sans tension.

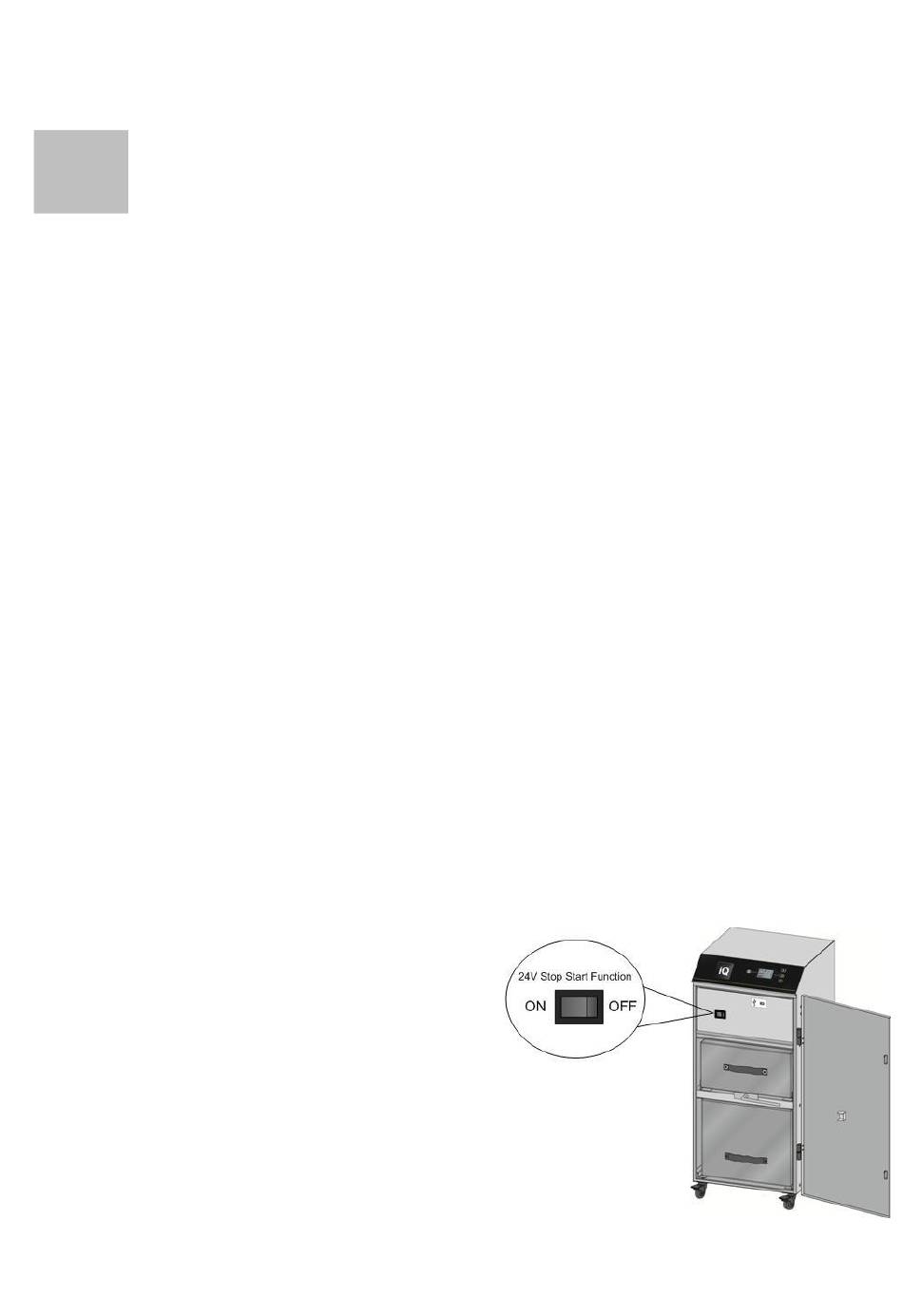

La fonction forçage peut être activée/désactivée par un
commutateur monté sur le panneau d'accès interne au
moteur (voir ci-dessous pour l'emplacement du
commutateur).
Commutateur en position "Marche"
Sur cette position, l'extracteur nécessitera un signal de
démarrage (que ce soit en tension d'entrée ou sans tension,
selon la version demandée) pour activer le moteur de l'unité
d'extraction.
Commutateur en position "Arrêt"
Dans cette position, le moteur de l'extracteur tournera
sans qu'il n'y ait besoin d'un signal de démarrage
externe. Cette fonction est utile pour les ingénieurs
procédant à des travaux et/ou à des tests sur l'extracteur
sans avoir besoin du signal laser ou auxiliaire.
1
pour
