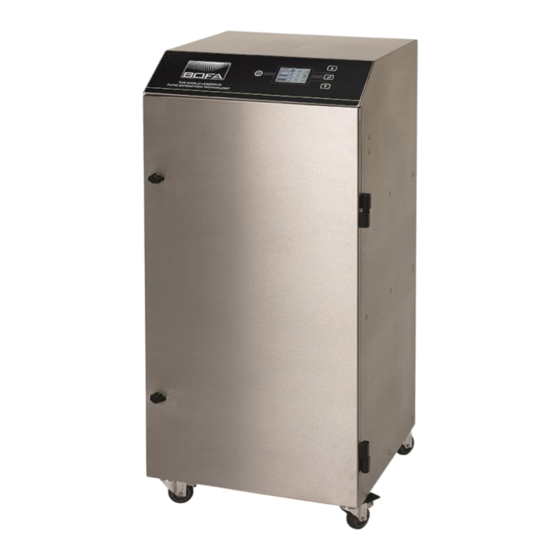

Sommaire des Matières pour Bofa AD Oracle iQ

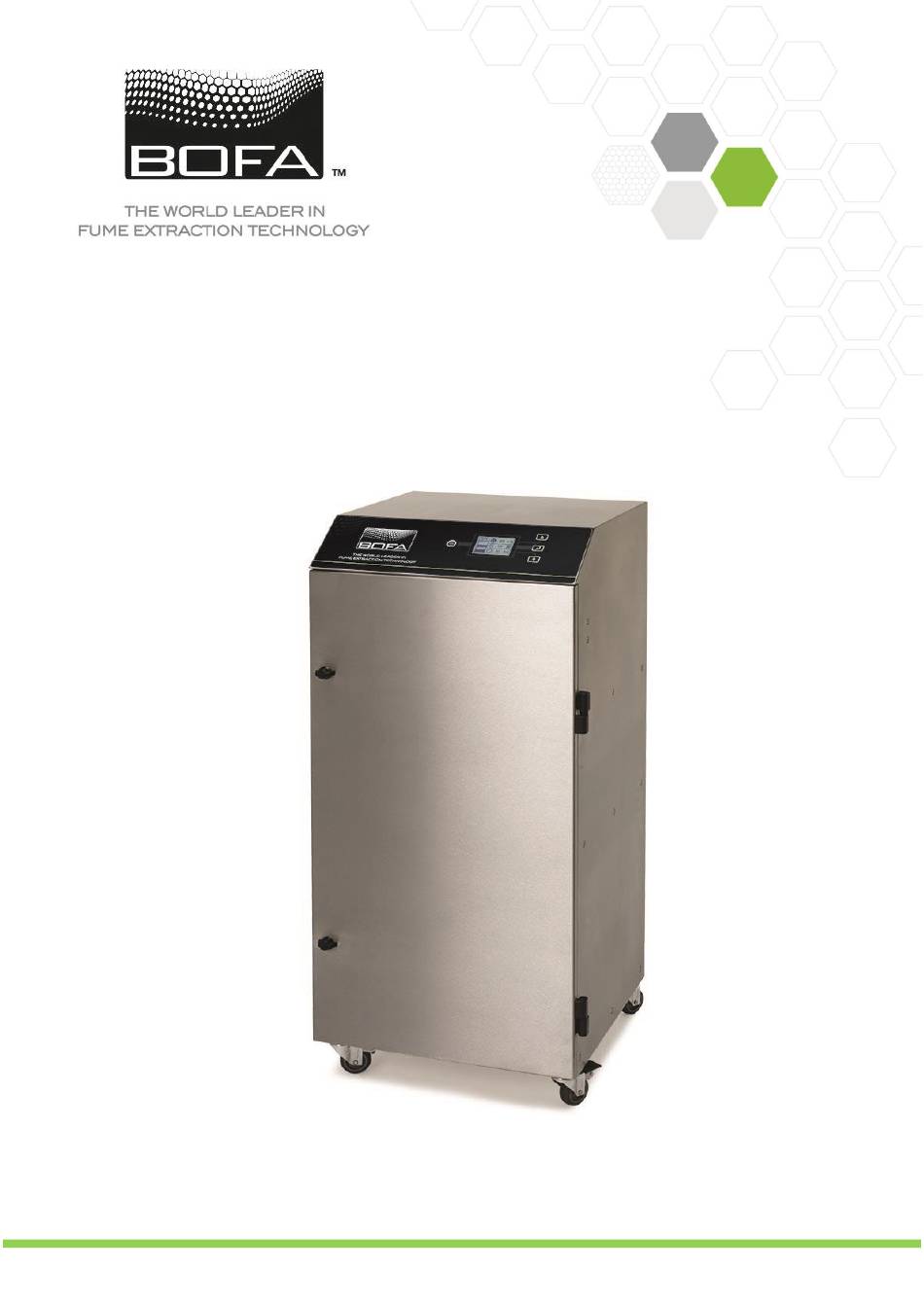

- Page 1 AD Oracle iQ USER MANUAL V1 May 15...
-
Page 2: Table Des Matières
Contents Présentation de votre système d’extraction iQ (avant) Présentation de votre système d’extraction iQ (arrière) Présentation de l’écran LCD Consignes de sécurité importantes Étiquettes de sécurité Déballage & poisitionnement de l’unité Méthodes de récupération des fumées Connexion au secteur Fonctions en option Fonctions en option (suite) Mettre em marche l’extracteur / Modification de l’affichage des unités... - Page 3 Présentation Écran LCD Bouton "entrée" Bouton de mise en retour veille Logo de la société Boutons Haut / Port USB Filtre combiné Levier du filtre combiné Fixations de la porte Pré-filtre Étrier de fixation du levier Roulettes bloquantes...
- Page 4 Présentation Câble de signal (en option) Sortie d'air comprimé (en option) Disjoncteur principal Câble secteur Entrée d'air de refroidissement du Échappement moteur/ Échappement Sortie de secours Admission d'air...
- Page 5 Icône indiquant Débit d'air l'état du moteur rentrant actuel Température à l'intérieur de CFM or m l'unité en Point de État du filtre consigne du combiné débit d'air en temps réel souhaité État du pré-filtre en temps réel Heures-moteur / fenêtre d'alarme...
-
Page 6: Consignes De Sécurité Importantes
Si le (précédemment numéroté 73/23/EEC). problème n'est toujours pas résolu, veuillez : • Visiter notre site web www.bofa.co.uk pour une Attention assistance en ligne, ou Lors de travaux effectués avec le boitier de la motopompe ouvert, des composants sous tension de 115 ou 230 volts •... - Page 7 Plaque de numéro de série Consignes de sécurité Étiquettes d'avertissement et d'information Emplacement : En haut à droite du panneau latéral droit. La liste suivante détaille les étiquettes utilisées sur votre Signification : Cette plaque comporte un grand nombre unité Oracle iQ d'informations sur l'unité...
- Page 8 Veillez à préserver un espace de 500 mm autour chacun Avant l'installation des panneaux de ventilation des unités afin d'assurer une bonne circulation d'air. 3. Lorsque l'unité en place, verrouillez les 2 roulettes avant. Retirer les emballages intérieurs destinés au transport &...
-
Page 9: Méthodes De Récupération Des Fumées
Installation L’IQ de Oracle a été conçu pour éliminer et filtrer les fumées Enceintes contenant les particules et les gaz potentiellement Le flexible et la buse d'aspiration peuvent être raccordés à dangereux, générés au cours des processus de fabrication. une enceinte englobant la zone de marquage pourvu que le Ces substances dangereuses sont récupérées à... -
Page 10: Connexion Au Secteur
Le cordon d'alimentation ne peut être remplacé que par un ingénieur BOFA, du fait qu'il sera peut-être nécessaire d'effectuer un test de sécurité électrique après le remplacement. Le système iQ doit IMPÉRATIVEMENT être branché... -
Page 11: Fonctions En Option
L'extracteur devra être allumé et ne pas être en mode veille Installation (voir la section pour l'allumage de l'extracteur) pour que cette fonction soit opérationnelle. Entrée sans tension Cette configuration nécessite que les cordons noir & rouge du câble de signal (se reporter à la section pour leur emplacement) soient en contact l’un avec l’autre. - Page 12 Installation Signal séparé Avec cette configuration, les signaux filtre bouché et problème système seront séparés pour émettre signaux distincts. Signal en cas de filtre bouché et/ou de problème système Avec cette option, le système iQ émettra un signal qui Lorsque les filtres se bouchent, le circuit entre les câbles Vert alertera l'utilisateur lorsque l'extracteur est en panne ou &...
-
Page 13: Mettre Em Marche L'extracteur / Modification De L'affichage Des Unités
Fonctionnement Modification de l'affichage des unités Les mesures de débit d’air et d températures peuvent être affichées de façons : Mettre l'unité d'extraction en marche Température affichée en La mise sous tension de votre iQ unité d'extraction se fait Débit d'air affiché en m en deux étapes. -
Page 14: Réglage Du Débit D'air
Fonctionnement Réglage du débit d'air souhaité Le système iQ comporte une fonction de contrôle automatique du débit. Ceci permet à l'utilisateur de définir le débit d'air nécessaire, puis par la suite et au fur et à mesure que les filtres commencer à se boucher, le moteur montera automatiquement en régime afin de compenser toute perte de rendement et de débit du fait filtres partiellement... -
Page 15: Auto-Ajustement Du Débit D'air
Fonctionnement Auto-ajustement du débit d'air (première installation uniquement) Lors de la première configuration du débit d'air sur votre nouvelle unité d'extraction, l'iQ détectera si le flux d'air désiré est compatible avec l'installation connectée à l'unité d'extraction. Si les contraintes inhérentes à l'installation ne permettent pas d'atteindre le débit d'air désiré, la fonction auto- ajustement sera activée. -
Page 16: Nettoyage De L'unité / Remplacement Du Pré-Filtre
Entretien Pré-filtre en train de Filtre combiné en se boucher train de se boucher Entretien au Royaume-Uni D'un point de vue légal et en vertu de la règle n 9 des règlements afférents au Contrôle des substances dangereuses pour la santé (COSHH), il est obligatoire de procéder tous les 14 mois (en pratique chaque année) à... -
Page 17: Remplacement Du Filtre Combiné
Pour retirer et remplacer le filtre combiné, suivez la Entretien procédure détaillée ci-dessous. Disjoncter l'alimentation électrique de l'extracteur. 2. Déverrouillez les fixations sur le devant de l'unité et ouvrez la porte. Le pré-filtre est celui des deux filtres situé au-dessus (se reporter à... -
Page 18: Alarmes Visuelles (Suite)
Affichage sur les systèmes iQ Alarme en cas de flexible bouché Le système iQ comporte deux degrés d'alarme en cas de flexible bouché. Flexible partiellement bouché • Flexible totalement bouché • Alarme en cas de flexible partiellement bouché Caractéristiques de l'écran de l'iQ Cette alarme est activée lorsque le système iQ détecte un L'écran de l'iQ permet d'afficher tous les problèmes blocage partiel au sein de l'installation. - Page 19 Si le niveau de COV dans les gaz d'échappement dépasse 4. Mettez le filtre usagé dans un sac hermétique et le niveau PPM (parties par million) préréglé chez BOFA ; placez un nouveau filtre dans le châssis l'alarme gaz sera alors déclenchée et l'icône gaz s'affichera 5.
-
Page 20: Connectivité Usb / Téléchargement Usb
Affichage sur les systèmes iQ Connectivité USB Le système iQ est proposé avec une clé USB, qui fonctionne comme un périphérique bi-fonction, comme détaillé ci-dessous. • Duplication des paramètres de l'iQ • Téléchargement des données de l'iQ Duplication des paramètres de l'iQ (téléchargement par USB) Cette fonction de téléchargement USB est destinée aux clients qui possèdent plusieurs extracteurs et qui souhaitent dupliquer un jeu spécifique de paramètres sur l'ensemble de... - Page 21 Affichage sur les systèmes iQ Téléchargement des données de l'iQ (téléchargement par USB) Grâce à cette fonction, le client est en mesure de télécharger toutes les données stockées dans le système iQ . Ces informations peuvent alors être utilisées pour constituer le dossier de fonctionnement de votre système iQ.
- Page 22 % blocage du filtre combiné s'affichera dans cette colonne. Veuillez contacter le service L'écran de l'extracteur affiche normalement les données de d'assistance téléphonique de BOFA pour l'analyse des blocage du filtre combiné par tranches de 12%. Toutefois, problèmes listes dans cette colonne.
-
Page 23: Indication De Problème / Codes D'erreur
Dans le cas où un code d'erreur s'affiche, veuillez contacter Si l'unité d'extraction rencontre un problème lié au votre représentant local ou BOFA, qui seront à même de moteur, l'icône du moteur affiché à l'écran cessera de diagnostiquer le problème et de vous conseiller sur la façon tourner et clignotera. -
Page 24: Pièces Détachées Consommables / Filtres Usagés
Dépôt Liste Commentaire Pour des performances homogènes, il est important que les CED* filtres soient remplacés par des filtres BOFA identiques. Pour 15 02 03 Peuvent être éliminés comme Dangereux déchets non dangereux. passer commande, veuillez consulter... - Page 25 Spécifications des systèmes Unité : iQ Oracle Capacité : 380 m /h (224 cfm) Poids : 75 Kg (165 lb) Moteur : ventilateur centrifuge Puissance : 1 100 w Alimentation électrique : 115-230 V Hertz : 50/60 Hz Courant pleine charge : 12,5 A Niveau sonore : Au-dessous de 60 dB (A) (à...
- Page 26 Coordonnées Siège social BOFA 21-22 Balena Close Creekmoor industrial Estate Poole Dorset BH17 7DX, ROYAUME-UNI Téléphone : +44 (0)1202 699444 BOFA Americas 303 S.Madison Street Staunton Illinois 62088 Téléphone : 001 (618)205 -5007 BOFA International GmbH Sudring 62 D-21465 Wentorf bei Hamburg Germany Téléphone : +49 (0) 40 7393735-15...
