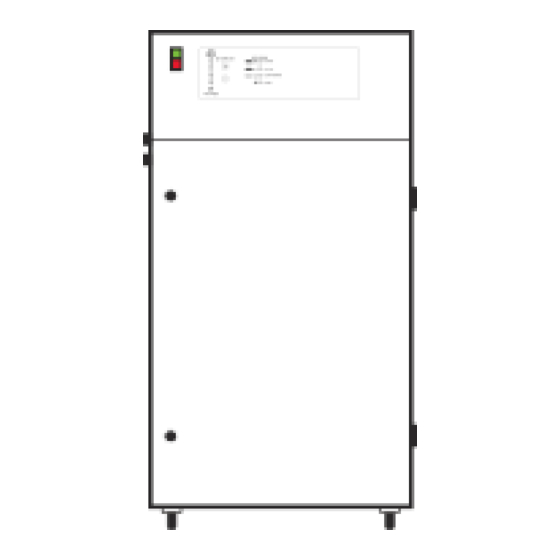

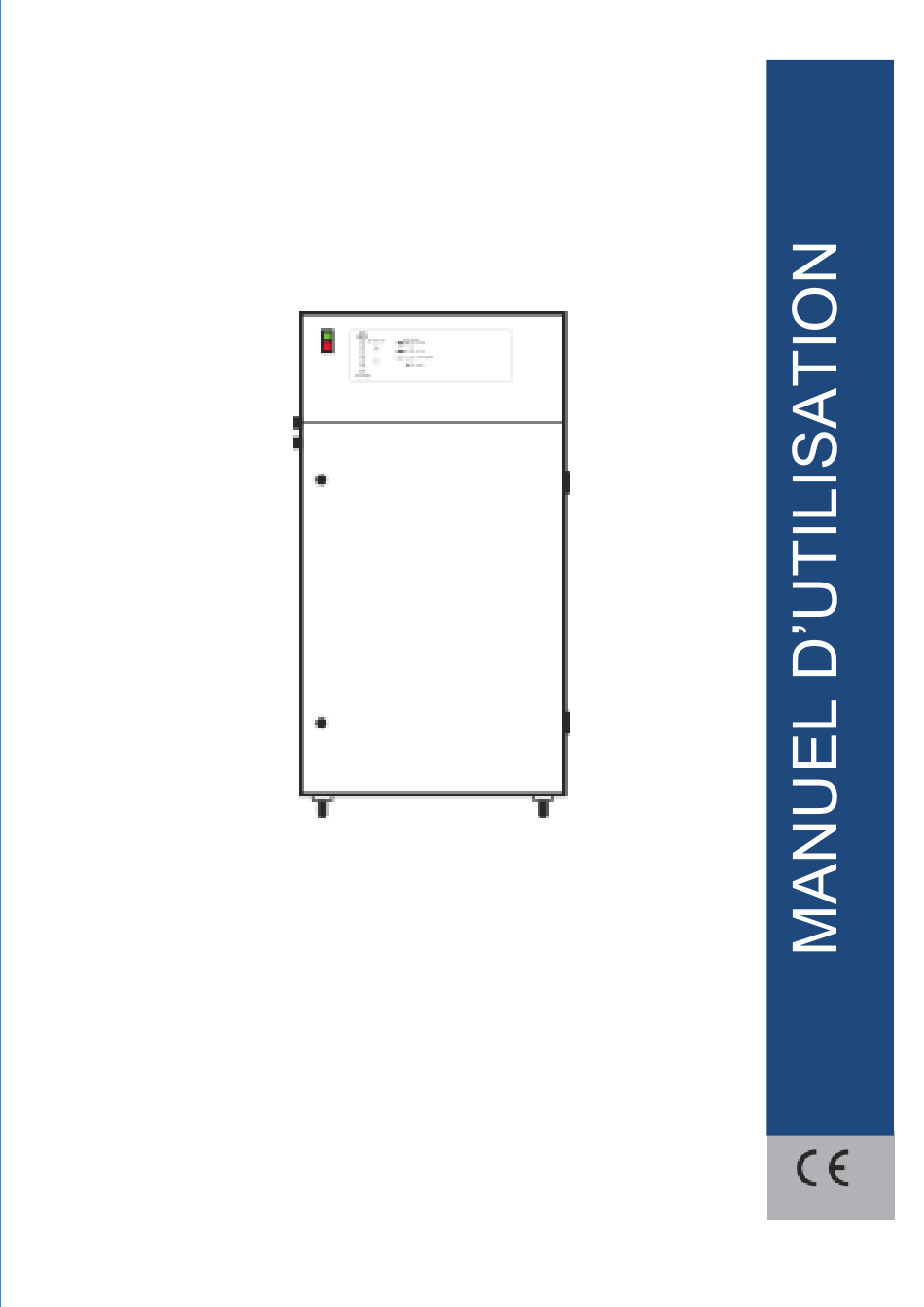

- Page 1 AD ORACLE UNITÉ D’EXTRACTION DES FUMÉES Version 1 Oct 2009...
-
Page 2: Table Des Matières
Remplacement du filtre combiné ..............15 Pièces de rechange ..................... 15 Protocole de maintenance ..................15 Fusibles ........................16 Recyclage des filtres ....................16 DÉPANNAGE ........................17 SPÉCIFICITÉS DU SYSTÈME ....................18 Unité : AD Oracle ......................18 Version 1 Oct 2009... -
Page 3: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Symboles utilisés Danger Désigne un danger imminent. Si le danger ne peut être évité, il pourrait en résulter le décès ou de sévères blessures (invalidantes). Veuillez consulter le manuel pour identifier où se trouve ce symbole. Avertissement Désigne une situation potentiellement dangereuse. -
Page 4: Plaquettes D'avertissement Et D'information
être inspecté tous les ans afin de répondre aux exigences du règlement COSHH. Veuillez appeler BOFA au + 44 1202 699 444 www.bofa.co.uk Veuillez noter que les matériaux filtrants dans le filtre à gaz installé dans cette unité sont capables d'absorber un grand nombre de composés organiques. -
Page 5: Installation
INSTALLATION Introduction Quand un composant est marqué au laser, une partie de la surface de la substance est décomposée thermiquement, « brûlée ». Cette décomposition thermique comprend un mélange de particules et de composés gazeux. L'énergie thermique fait que les gaz et l'air environnant se dilatent rapidement, s'éloignant de la surface à grande vitesse et entraînant toutes les particules avec le gaz. -
Page 6: Boîtiers
Il est recommandé de purger l'air le moins possible afin d’empêcher que la fumée ne soit emportée loin de la buse. Les chaînes d’embouteillage à haute vitesse peuvent requérir l’utilisation de plus grandes prises d’air ou buses, des deux côtés des bouteilles, en raison de la turbulence causée par la vitesse des bouteilles. -
Page 7: Vue D'ensemble De L'extracteur
Vue d’ensemble de l’extracteur La gamme AD permet l'extraction et la filtration des fumées générées par le marquage, la découpe ou la gravure laser. Les unités sont de conception robuste et sont faciles d'utilisation avec un entretien minimum. Les principaux composants sont indiqués en figure 5. -
Page 8: Procédure D'installation De L'extracteur
Procédure d'installation de l’extracteur Prudence Si cet équipement est utilisé d'une manière non spécifiée par le fabricant, la protection assurée par l'équipement peut en être altérée. Lisez toutes les instructions reprises dans ce manuel avant d'utiliser cet extracteur. 1. Déplacez l'unité à l'endroit où elle va être installée et retirez l'appareil de son emballage. -
Page 9: Filtre Obstrué / Signal De Défaillance Du Système
Important Si l'unité AD est équipée d’une buse d'évacuation de sortie d'air, l'air extrait peut être acheminé vers l'extérieur du bâtiment, si nécessaire. Il est important de garder toute canalisation utilisée pour ce faire à un minimum, afin de réduire la pression à l'intérieur du système. -
Page 10: Compresseur
Compresseur Si l’unité est équipée du compresseur en option, raccordez la conduite d'air comprimé du laser à l'extracteur. Veillez à ce que toute unité de capture/filtrage d’eau en service soit située le plus près possible du laser (et non de l'extracteur). Les flèches (indiquant un débit d'air) sur le côté... -
Page 11: Fonctionnement
FONCTIONNEMENT Fonctionnement manuel Les unités AD en acier inoxydable sont mises sous tension en appuyant sur le bouton vert sur le devant de l’extracteur et mises hors tension en appuyant sur le bouton rouge. Voir figure 8. Les unités AD à revêtement par pulvérisation sont mises sous et hors tension au moyen d'un interrupteur à... -
Page 12: Caractéristiques Optionnelles
Caractéristiques optionnelles Diode électroluminescente de remplacement de filtre à gaz (surveillance COV) Les unités équipées d'un capteur de COV détectent le niveau de composés organiques volatils dans l'air extrait. Si leur présence dépasse un niveau prédéfini, la diode de l'alarme sur le panneau avant s'allumera. Cela indique que la partie gaz du filtre combiné... -
Page 13: Maintenance
COSHH exige que l'inspection et les essais annuels soient réalisés par une personne compétente et que la documentation spécifique des résultats soit consignée dans un journal de bord. Bofa peut fournir ce service, nos inspecteurs sont qualifiés BOHS P601 ; de plus, des copies des informations initiales ainsi que les formulaires sont inclus dans le journal de bord fourni avec l'extracteur. -
Page 14: Indication De Remplacement Du Filtre
Attention : Lors du remplacement de filtres utilisés, il est impératif de toujours porter un masque, des lunettes de sécurité et des gants. Indication de remplacement du filtre Les premiers remplacements de filtres ne devraient concerner que le préfiltre. Le remplacement du filtre combiné... -
Page 15: Remplacement Du Filtre Combiné
7. Fermez la porte et fixez les deux loquets ; 8. Rebranchez à l'alimentation électrique. Pièces de rechange Unité Pièces de rechange Description AD ORACLE A1030156 Préfiltre A1030155 Filtre combiné Protocole de maintenance Le remplacement des filtres doit s’effectuer conformément aux instructions. Inscrivez la date de remplacement des filtres dans le tableau ci-dessous: Numéro de série de l’unité... -
Page 16: Fusibles
Fusible FLC A Voltage protégé classe 1 110 V – 230 V AD ORACLE Batterie 12 V < 0,1 Recyclage des filtres Les préfiltres et les filtres combinés sont fabriqués à partir de matériaux non toxiques. Ils ne sont pas réutilisables, le nettoyage des filtres usagés n'est pas recommandé. -
Page 17: Dépannage
DÉPANNAGE Dans le cas improbable d'un problème avec votre extracteur AD, veuillez contacter votre représentant local. BOFA International Ltd 21-22 Balena Close, Creekmoor Industrial Estate, Poole, Dorset BH17 7DX, Royaume-Uni Tél. : +44 1202 699444 Fax : +44 1202 699446 E-mail : technical@bofa.co.uk... -
Page 18: Spécificités Du Système
SPÉCIFICITÉS DU SYSTÈME Unité : AD Oracle Capacité : 380 m³/h (224 cfm) Taille : hauteur 980 mm x profondeur 430 mm x largeur 430 mm (hauteur 38,6" x profondeur 16,9" x largeur 16,9") Poids : 75 kg (165 lb)
