INSTALLATION
Introduction
Quand un composant est marqué au laser, une partie de la surface de la substance
est décomposée thermiquement, « brûlée ». Cette décomposition thermique
comprend un mélange de particules et de composés gazeux. L'énergie thermique fait
que les gaz et l'air environnant se dilatent rapidement, s'éloignant de la surface à
grande vitesse et entraînant toutes les particules avec le gaz. Ainsi se forment les
fumées.
Il existe deux raisons principales de capturer les fumées :
1. Opérationnelle : si elles sont ignorées, les fumées peuvent se déposer sur les
lentilles laser causant des dommages à l'objectif et nuisant à la qualité du
marquage.
2. Santé et Sécurité : Les particules générées par la plupart des matériaux sont
de taille inférieure au micron, constituant un danger pour la santé si elles sont
inhalées ; de plus, certains matériaux dégagent des gaz nocifs contre
lesquels les opérateurs doivent également se protéger.
Les unités de la gamme AD sont adaptées pour l'extraction des fumées générées par
les applications de marquage au laser, les capturant dans le système de filtre
multicouches et en renvoyant l'air propre dans le lieu de travail.
Méthodes de capture des fumées
Les fumées sont généralement capturées selon l'une de ces trois méthodes : soit par
un bras flexible et une buse sur le point de marquage, soit un boîtier autour de la
zone de marquage ou dans l'armoire dans laquelle se trouve le laser.
Bras et buse d'extraction
Pour la plupart des applications, le produit à marquer sur un
convoyeur se déplace en passant devant le laser
stationnaire. La buse doit être placée aussi près que
possible de la zone de marquage, sur le côté du laser vers
lequel le produit se rapproche. (voir fig. 1)
Kit tuyau (voir fig. 2)

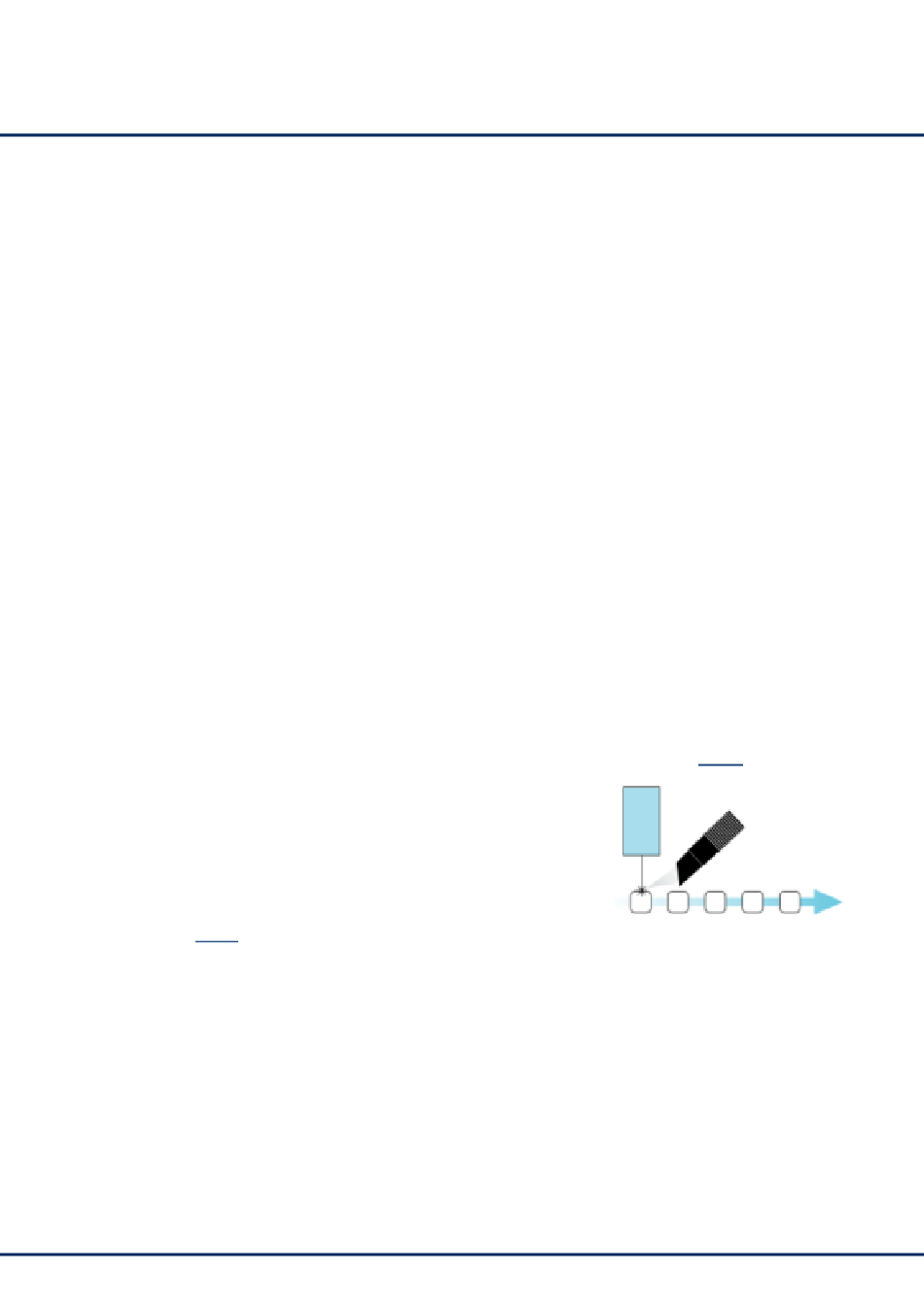

Fig. 1
Le bras immobile doit être monté aussi près que possible du point de marquage à
l'aide des clips en fer à cheval. Dévissez le connecteur à emboîter à l'autre bout du
tuyau flexible. Coupez le tuyau flexible en fonction de la distance vers la connexion
de l'extracteur, faisant en sorte qu'elle soit aussi courte que possible, puis remontez
le connecteur et enfoncez-le dans l'entrée d'aspiration.
5
Fig. 1
Version 1 Oct 2009
