Important
Si l'unité AD est équipée d'une buse d'évacuation de sortie d'air, l'air extrait peut être
acheminé vers l'extérieur du bâtiment, si nécessaire. Il est important de garder toute
canalisation utilisée pour ce faire à un minimum, afin de réduire la pression à
l'intérieur du système.
Filtre obstrué / signal de défaillance du système
L'unité d'extraction, avec cette option, aura été équipée d'un capteur de pression
pour surveiller l'état des filtres et indiquer que l'extracteur est en marche. En plus de
contrôler les diodes électroluminescentes sur la face avant de l'unité, ce signal est
disponible via les noyaux vert et blanc du câble de commande sortant de l'armoire à
côté du câble d'alimentation. Le signal est un contact sec, c'est-à-dire qu'il existe un
circuit fermé entre les fils vert et blanc lorsque la condition du filtre est bonne et que
l'appareil est en marche. Le circuit devient un circuit ouvert lorsque se produit une
obstruction du filtre ou une défaillance du système. Cette fonction ne devrait être
utilisée que sur des circuits de contrôle de tension. Le signal peut être connecté au
laser ou peut servir à enclencher un phare, une sirène ou un avertisseur. Bien que le
circuit soit désormais ouvert, cela n'entraîne pas directement l'arrêt du moteur de
l'extracteur.
Commande à distance marche / arrêt
Si cette option existe et est configurée, elle permet à l'unité d'extraction d'être activée
et désactivée par un signal provenant du laser. Les noyaux rouge et noir du câble de
contrôle doivent être connectés à une alimentation électrique en courant alternatif ou
continu de 5 à 30 volts, qui, une fois raccordés, mettront l'unité sous tension et, une
fois débranchés, hors tension. Toutefois, l'interrupteur d'alimentation du secteur doit
être positionné sur « ON » pour que le signal puisse être émis.

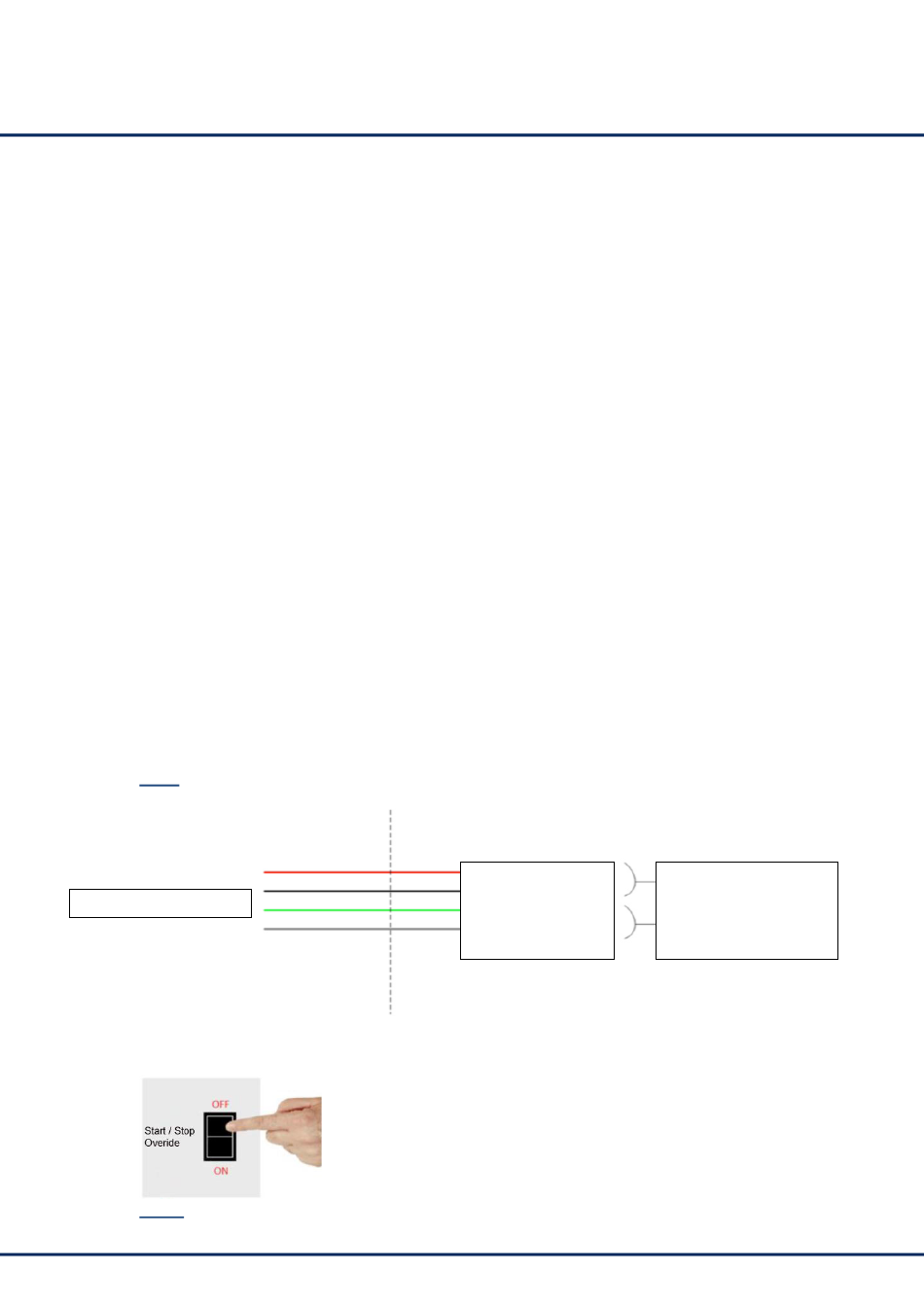

Fig.6
Unité d'extraction
Si l'unité est pourvue d'un commutateur de commande prioritaire, monté sur
l'appareil, le fonctionnement à distance peut être substitué à l'aide de celui-ci (voir
fig. 7).
Fig. 7
9
Démarrage externe 5 à 30 V
Démarrage externe 0 V
Défaillance
Défaillance
Voltage fourni par le laser
Circuit ouvert/fermé selon les
conditions des filtres et/ou de l'unité
Version 1 Oct 2009
