Vue d'ensemble de l'extracteur
La gamme AD permet l'extraction et la filtration des fumées générées par le
marquage, la découpe ou la gravure laser. Les unités sont de conception robuste et
sont faciles d'utilisation avec un entretien minimum. Les principaux composants sont
indiqués en figure 5.

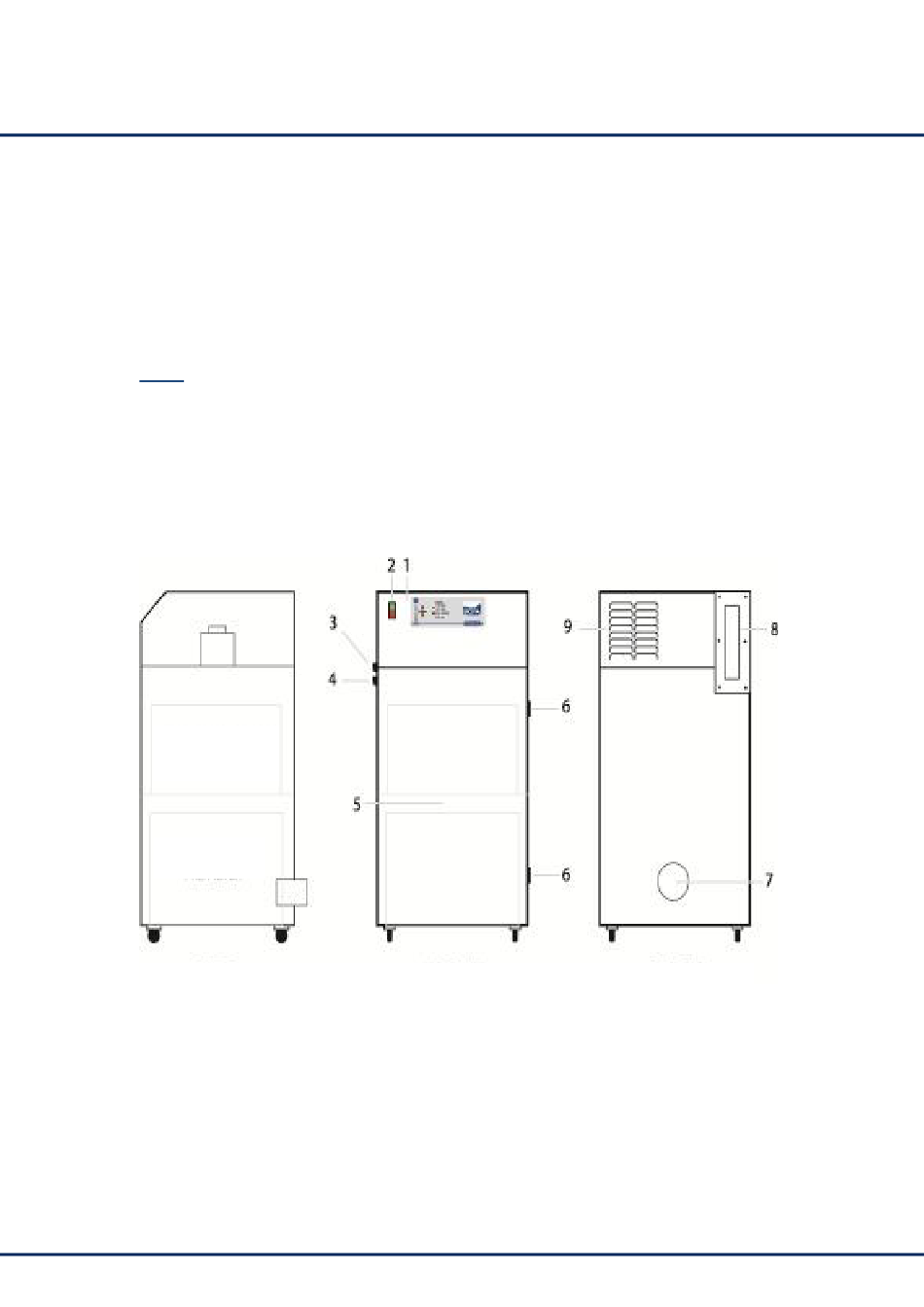

Fig. 5
1. Affichage de l'état de l'unité / du filtre ; contrôle de débit automatique
2. Interrupteur marche / arrêt
3. Câble d'alimentation
4. Câble de signal / d'interface vers le laser
5. Serrure à came du boîtier de filtre
6. Charnière de porte
7. Connexion d'entrée du tuyau
8. Sortie d'air extrait
9. Grilles de ventilation (entrée, sortie) du moteur
FILTRE
COMBINÉ
PRÉFILTRE
CÔTÉ
7
AVANT
ARRIÈRE
