Micropilot FMR56, FMR57 HART
Endress+Hauser
7.1.3

Connecteurs d'appareil

Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire
d' o uvrir le boîtier pour raccorder le câble de signal.

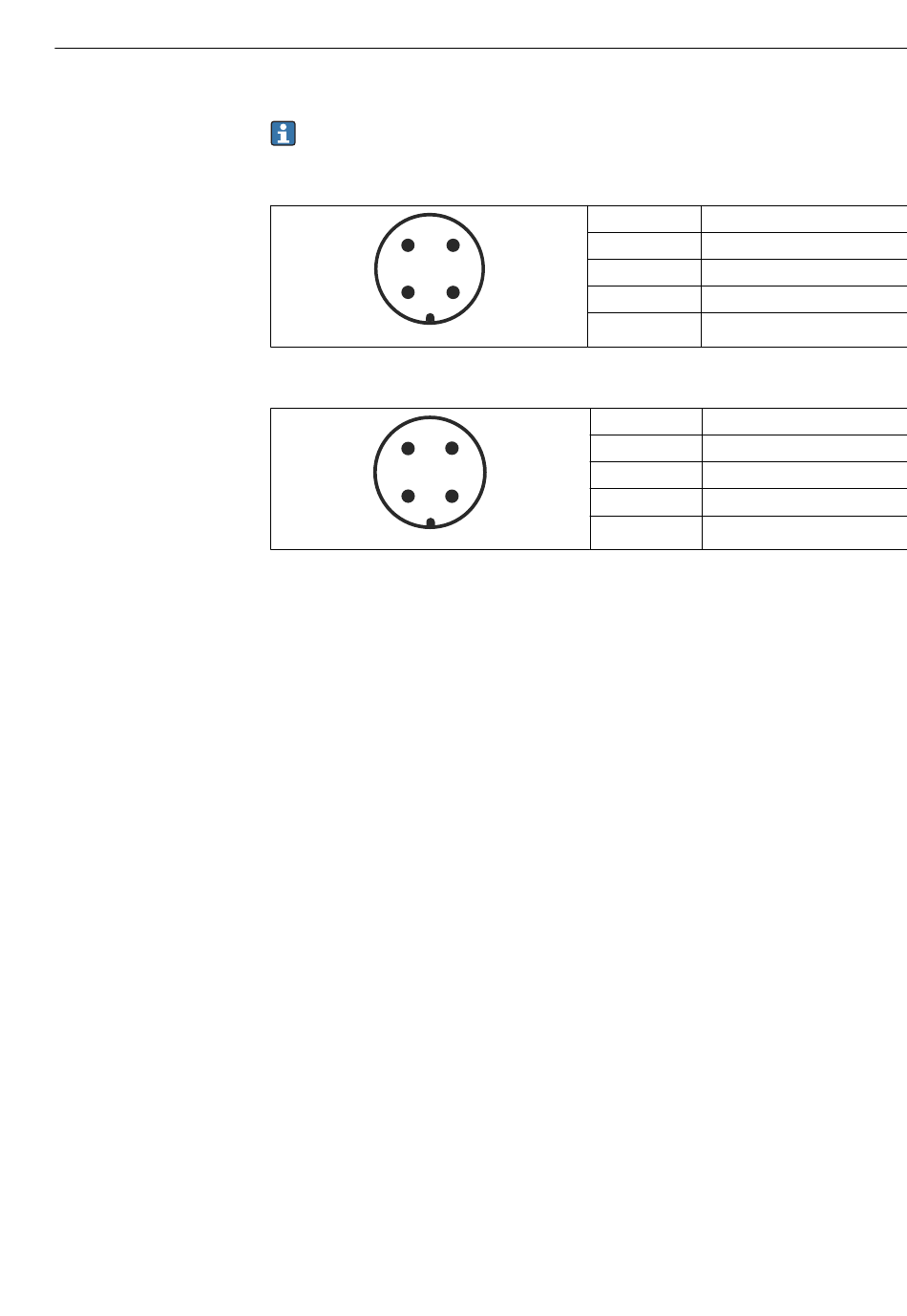

Occupation des bornes pour le connecteur M12
4 3
1 2
Occupation des bornes pour le connecteur 7/8"
1 3
2 4
Borne Signification
1 Signal +
2 Non affecté
3 Signal -
4 Terre
A0011175
Borne Signification
1 Signal -
2 Signal +
3 Non affecté
4 Blindage
A0011176
Raccordement électrique
41
