Installation
28
Montage sur un piquage
L' a ntenne cornet doit être plus longue que le piquage. Si cela n' e st pas possible pour des
raisons mécaniques, des piquages plus grands peuvent être utilisés.

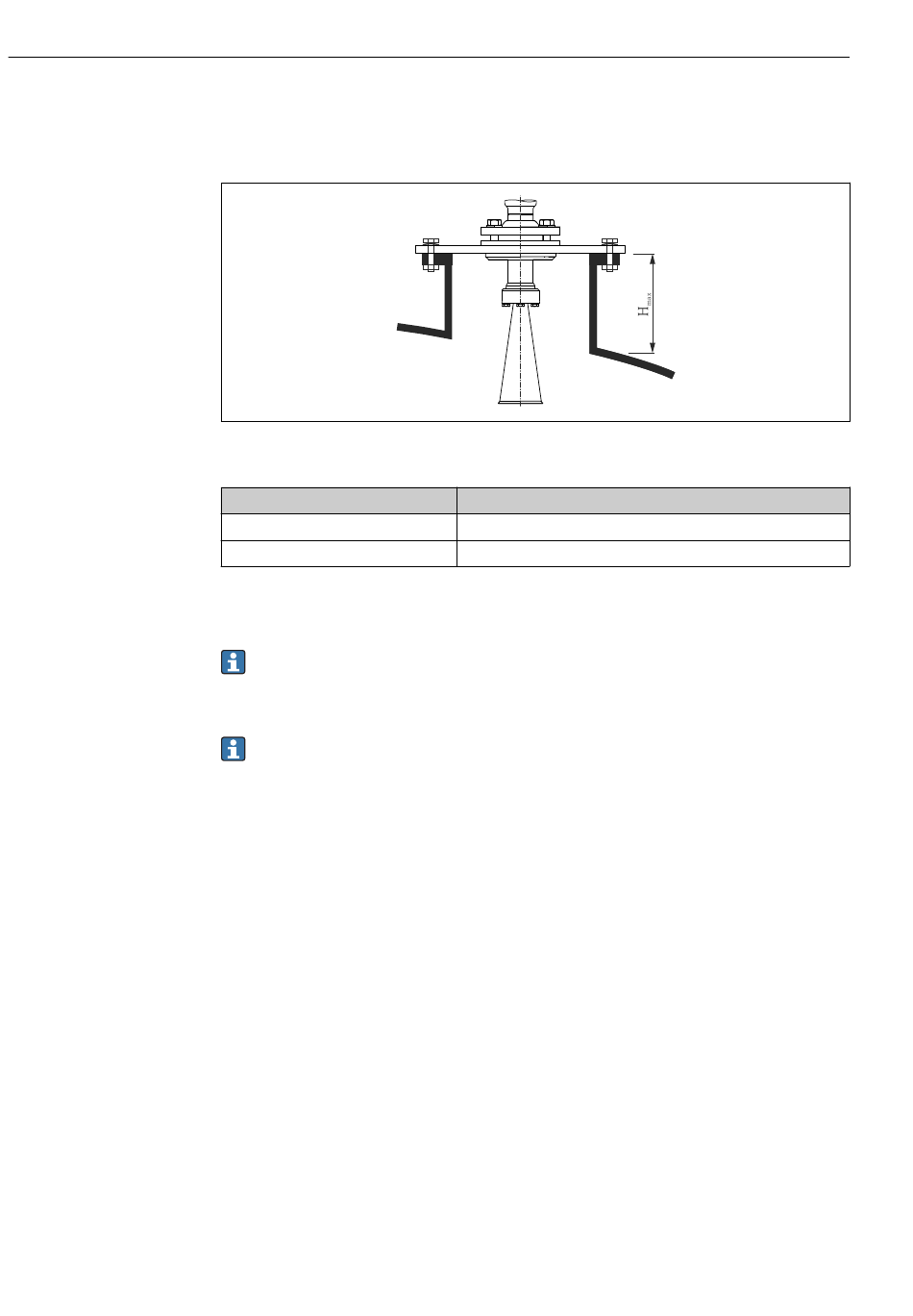

 8 Hauteur du piquage pour l' a ntenne cornet (FMR57)
1)
Antenne
BC : Cornet 80mm/3"
BD : Cornet 100mm/4"
1) Caractéristique 070 de la structure du produit
2) valable pour les antennes sans extension d' a ntenne
En cas de piquage plus haut, contactez Endress+Hauser.
Raccord fileté
Pour les appareils avec un raccord fileté, il peut être nécessaire - selon la taille de
l' a ntenne - de démonter le cornet avant de fixer l' a ppareil et de le remonter après.
• Ne visser qu' à la tête hexagonale.
• Outil : clé à molette 60 mm
• Couple de serrage admissible max. : 60 Nm (44 lbf ft)
6.3.4

Antenne parabolique (FMR57)

Orientation
L' i déal est d' i nstaller l' a ntenne parabolique à la verticale. Pour éviter les échos parasites ou
pour orienter l' a ppareil de façon optimale dans la cuve, le Micropilot avec dispositif
d' o rientation en option peut pivoter de 15° dans toutes les directions →  31.
Montage sur un piquage
• Cas 1 : L' i déal est que l' a ntenne parabolique sorte complètement du piquage (1). Si vous
utilisez un dispositif d' o rientation, il faut particulièrement veiller à ce que le réflecteur
parabolique dépasse du piquage/toit pour ne pas entraver l' a lignement.
• Cas 2 : En cas de piquage plus haut, monter l' a ntenne parabolique entièrement dans le
piquage (2).
La hauteur maximale du piquage ( H
pas dépasser 500 mm (19,7 in). Il faut éviter tout obstacle dans le piquage.
Micropilot FMR56, FMR57 HART
Hauteur du piquage maximale H
260 mm (10,2 in)
480 mm (18,9 in)
) jusqu' a u miroir de l' a ntenne parabolique ne doit
max
A0016825
2)
max
