2.

INTRODUCTION

Les sondes ACP 3000 / ACP 3005 sont des sondes pour courant
CA appliquant le principe de Rogowski. Elles servent à mesurer
le courant CA jusqu'à 3000 A maximum, en liaison avec des
oscilloscopes, des enregistreurs et des enregistreurs de données.
La sonde flexible permet de mesurer des courants sur des
conducteurs difficiles d'accès.
Les sondes délivrent une tension 3 V CA pleine échelle,
proportionnelle à l'intensité à mesurer selon trois gammes qui se
sélectionnent à l'aide d'un sélecteur rotatif robuste.
_______________________________________________________________
1
2
3

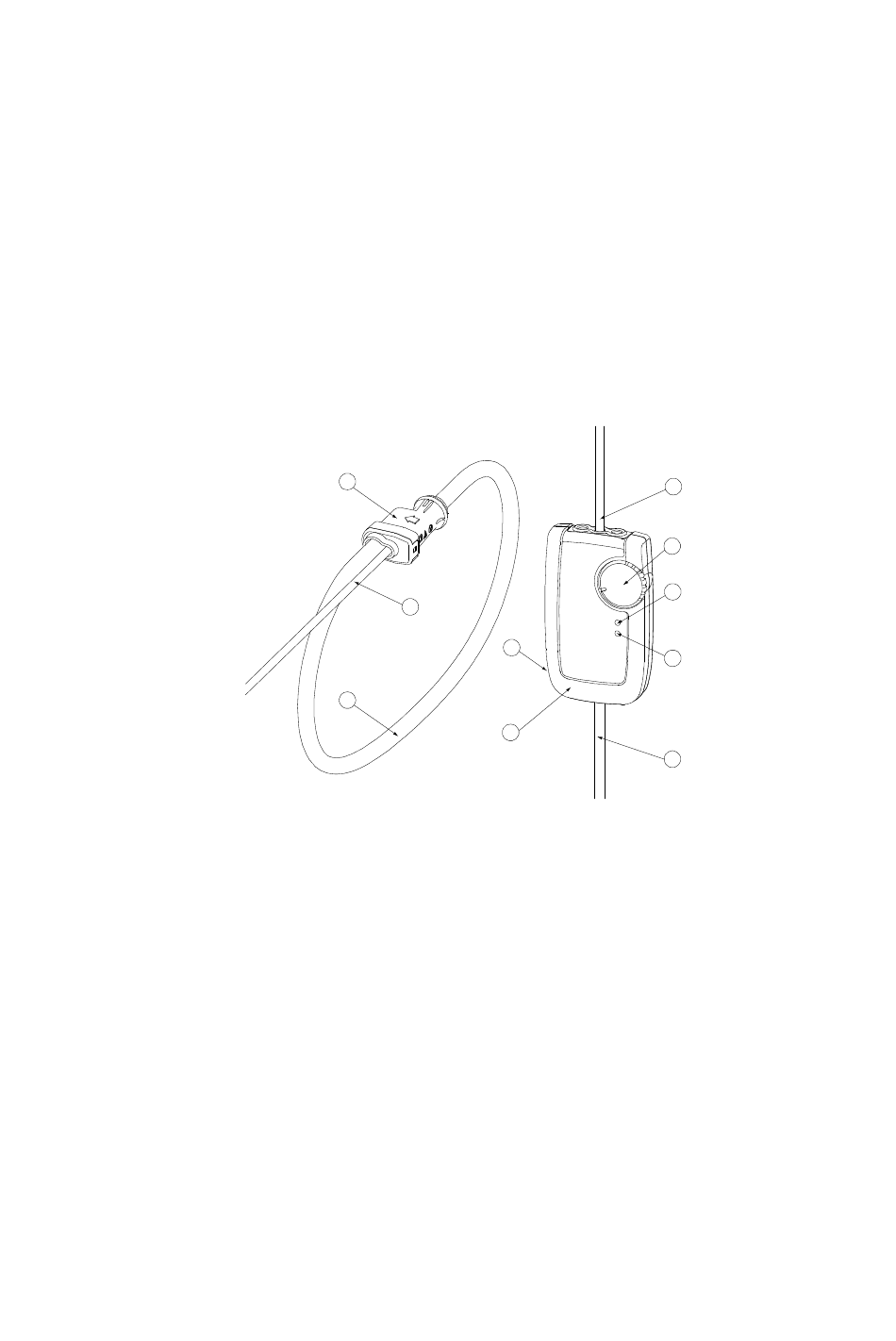

Fig. 1
1. Connecteur de la sonde
2. Câble de sortie de la sonde
3. Sonde de courant flexible
4. MARCHE/ARRET / sélecteur de gamme
5. LED ROUGE – surcharge
6. LED ORANGE – faible charge des piles
7. Entrée de bloc d'alimentation externe
8. Boîtier intégrateur
9. Câble de sortie
2
4
5
7
6
8
9
4
