III.2 I
MPLANTATION DE LA CARTE
La carte ZBee est destinée à être implantée sur une carte mère par un montage en surface.
I.1.3
S
CHEMA D
Pour l'implanter correctement sur la carte mère, veuillez respecter les schémas d'implantation
suivants :

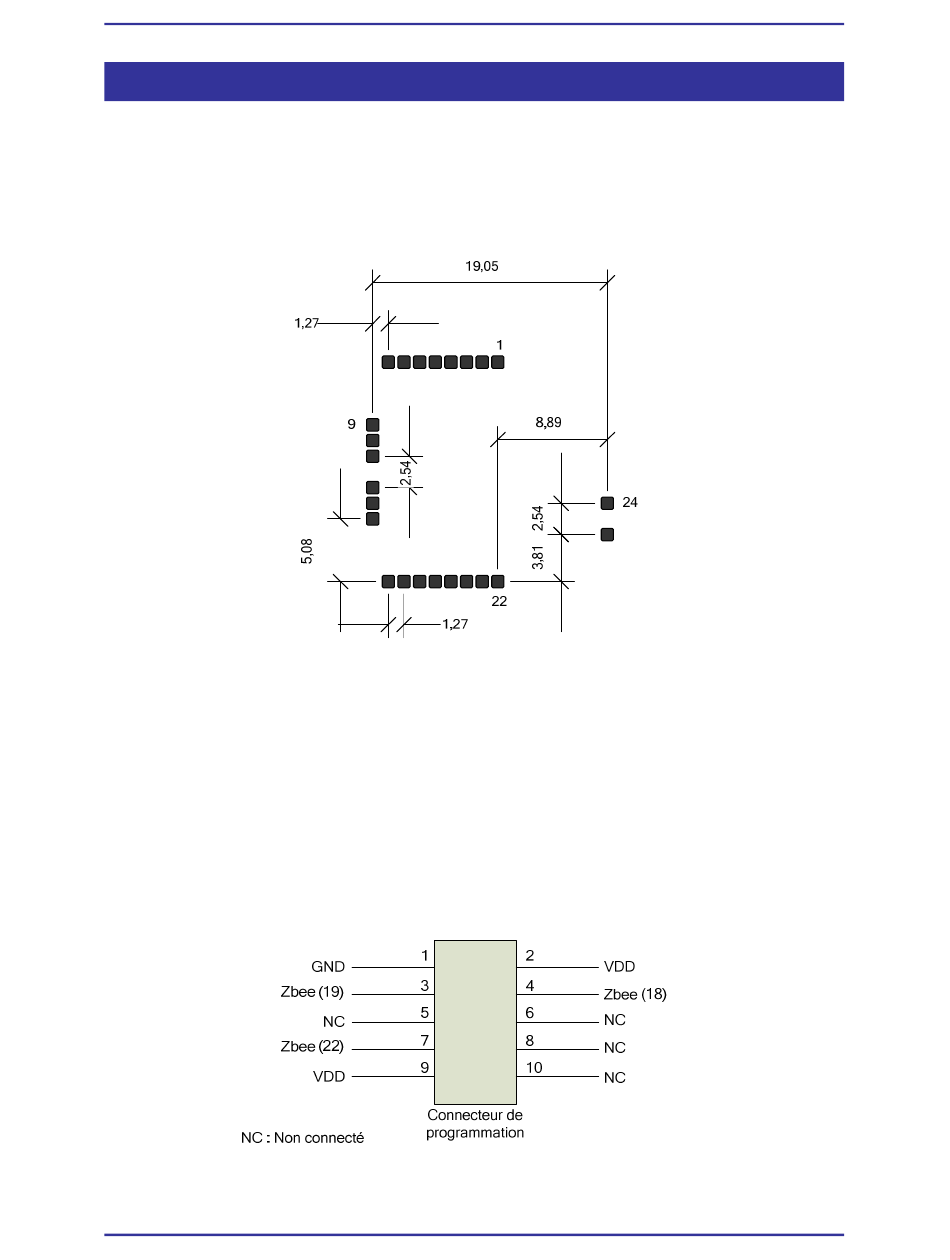

Figure 3: Schéma d'implantation de la version standard
I.1.4
C
ONNEXION AU CONNECTEUR DE PROGRAMMATION
Pour être programmée, la carte ZBee doit être reliée à un connecteur de 5x2 au pas de 1,27
mm (exemple : Réf. 623310235321 chez Wurth Electronic) recevant le programmateur de
Texas Instrument.
Le schéma électronique ci-dessous montre décrit connexions entre le connecteur et la carte
ZBee :
Figure 4: Connexion au connecteur de programmation
MU_ZBEE_20091002_001_04_00
ZBEE – Manuel utilisateur
'
IMPLANTATION
CLEODE
Page 11 sur 15
