ZBEE – Manuel utilisateur
I.1.5
U
'
TILISATION D
UNE ANTENNE EXTERNE
Une antenne externe peut-être connectée à la ZBee sur les broches 23 et 24 de celle-ci. Dans
ce cas l'antenne céramique ne doit pas être équipée sur la carte et l'utilisateur doit veiller à
respecter une impédance de 50 Ω au bout de la connexion avec l'antenne (broche 23).

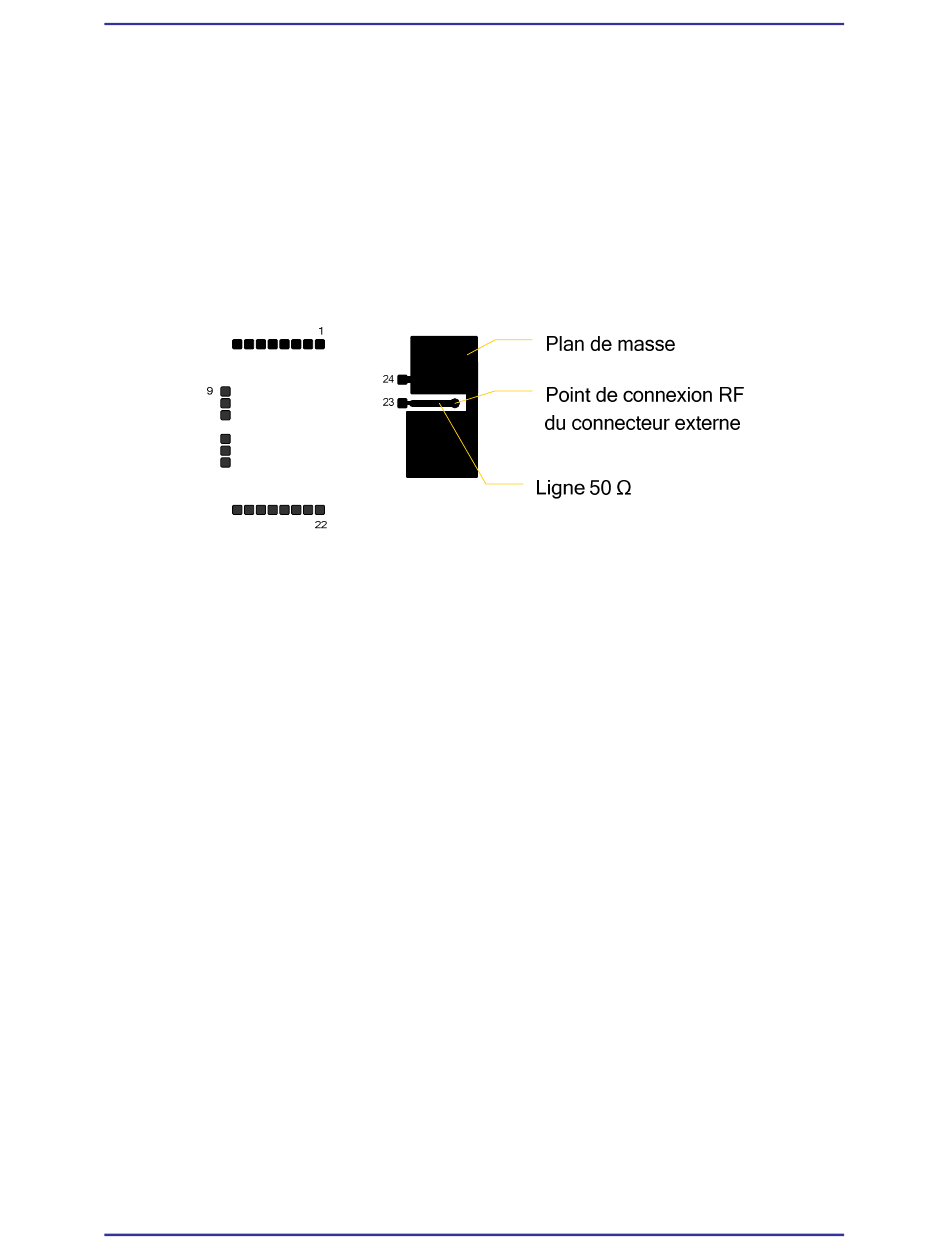

Le schéma d'implantation ci-dessous montre l'implantation de la ZBee avec un connecteur
externe :
Figure 5: Connexion à une antenne externe
MU_ZBEE_20091002_001_04_00
CLEODE
Page 12 sur 15
