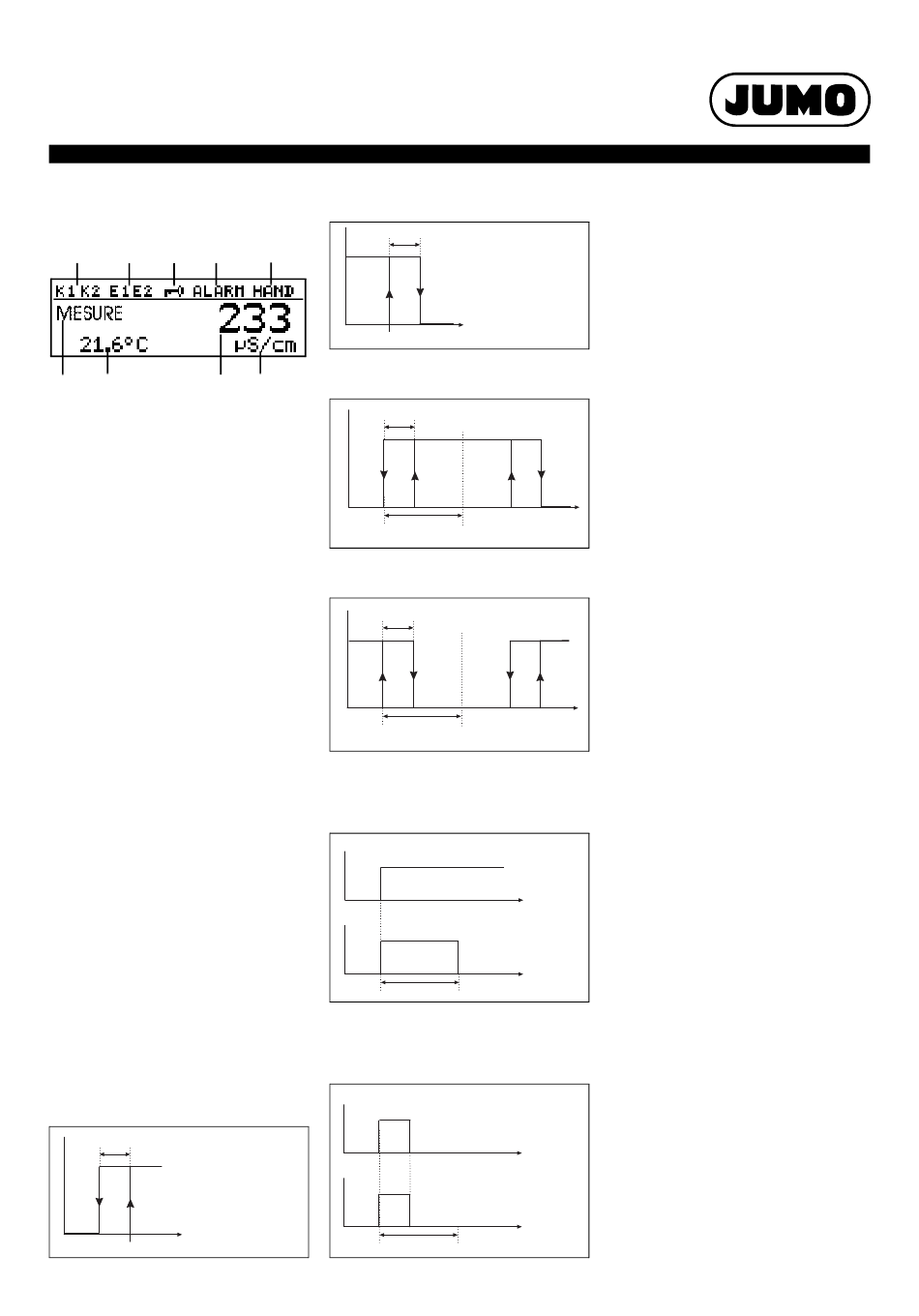

Écran graphique
(3) (4)
(1) (2)
(6) (7) (8)
(1) Sorties 1/2 actives
(2) Entrées binaires 1/2 commandée
(3) Clavier verrouillé
(4) L'alarme a été déclenchée
(5) Appareil en mode manuel
(6) État de l'appareil
(7) Température du milieu
(8) Conductivité
(9) Unité de la mesure de conductivité

Sorties de commutation

De série, l'appareil possède deux sorties
libres de potentiel (relais statiques).
Il est possible de les utiliser librement pour
surveiller la conductivité/concentration ou la
température.
Il est possible de leur affecter les fonctions
suivantes :
• Surveillance de valeur limite (seuil d'alarme
MAX ou MIN) avec hystérésis program-
mable.
• Contact fugitif (la sortie se ferme briève-
ment lorsque le point de contact est
atteint ; ensuite elle est à nouveau
ouverte).
• Retard à l'ouverture et à la fermeture.
• Sorties de commande inversées.
• Comportement en cas de dépassement
inférieur/supérieur de l'étendue de mesure
ou si la surveillance du circuit de mesure
est activée (ouverture/fermeture).
• Signal lorsque la minuterie du calibrage est
écoulée".

Fonctions alarme

Seuil d'alarme max. AF7
HySt
1
0
x
w
V1.00/FR/00448255
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
+33 3 87 37 53 00 Tél. :
+33 3 87 37 89 00 Fax. :
info.fr@jumo.net E-Mail :
Internet : www.jumo.be
Seuil d'alarme min. AF8
HySt
(5)
1
0
w
(9)
Fenêtre d'alarme AF1
HySt
1
0
AF
Fenêtre d'alarme AF2
HySt
1
0
AF
Contact fugitif
Condition d'activation plus longue que
l'impulsion
condition de déclenchement
1
0
contact fugitif
1
0
t
P
Contact fugitif
Condition d'activation plus courte que
l'impulsion
condition de déclenchement
1
0
contact fugitif
1
0
t
P
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
+32 87 59 53 00 Tél. : +41 44 928 24 44
+32 87 74 02 03 Fax. : +41 44 928 24 48
info@jumo.be E-Mail : info@jumo.ch
Internet : www.jumo.ch
x
x
w
x
w
t
t
t
t
Fiche technique 202756
Entrées binaires
Les deux entrées binaires permettent de réa-
liser les fonctions suivantes :
• Verrouillage du clavier
• Mode HOLD
• Commutation
entre quatre étendues de mesure
• Commutation entre quatre coefficients de
température
• Déclenchement de la fonction de
dessalement et dosage de biocide
Fonctions spéciales
• La fonction Apprentissage pour les coef-
ficients de température permet d'effectuer
des mesures exactes des milieux avec une
courbe non linéaire. Pendant une variation
de température, l'appareil apprend les
coefficients de température du milieu
actuel et mémorise cette courbe. Les
valeurs mémorisées permettent alors
d'afficher une conductivité correcte, com-
pensée en température.
• Caractéristique propre pour l'affichage
de la concentration. Le logiciel Setup per-
met de saisir une caractéristique propre
avec 20 points. Avec cette fonction, il est
possible de créer des caractéristiques
spéciales pour des milieux spécifiques (par
ex. des solutions de nettoyage spéciales).
Cela permet d'obtenir des résultats de
mesure corrects qui peuvent contribuer à
l'assurance-qualité et à des économies.
• Contrôle du dessalement
Sous cette fonction, il y a différents délais
utilisés pour les tours de refroidissement
humide (dosage de biocide et blocage
subséquent du dessalement). Vous trouve-
rez des informations détaillées dans la
notice de mise en service.
• La minuterie du calibrage signale qu'un
calibrage est nécessaire. Cette fonction
est activée lorsque la durée saisie (en
nombre de jours) est écoulée (consigne
liée à l'exploitation ou à l'installation).
