Clavier et afficheur

Le clavier et l'afficheur fournissent à l'utilisateur des informations relatives à l'état du variateur et aux
codes des mises en sécurité. Ils permettent aussi de consulter et de modifier les valeurs de
paramètres, d'arrêter et de mettre en marche le variateur ou encore de procéder à un reset.

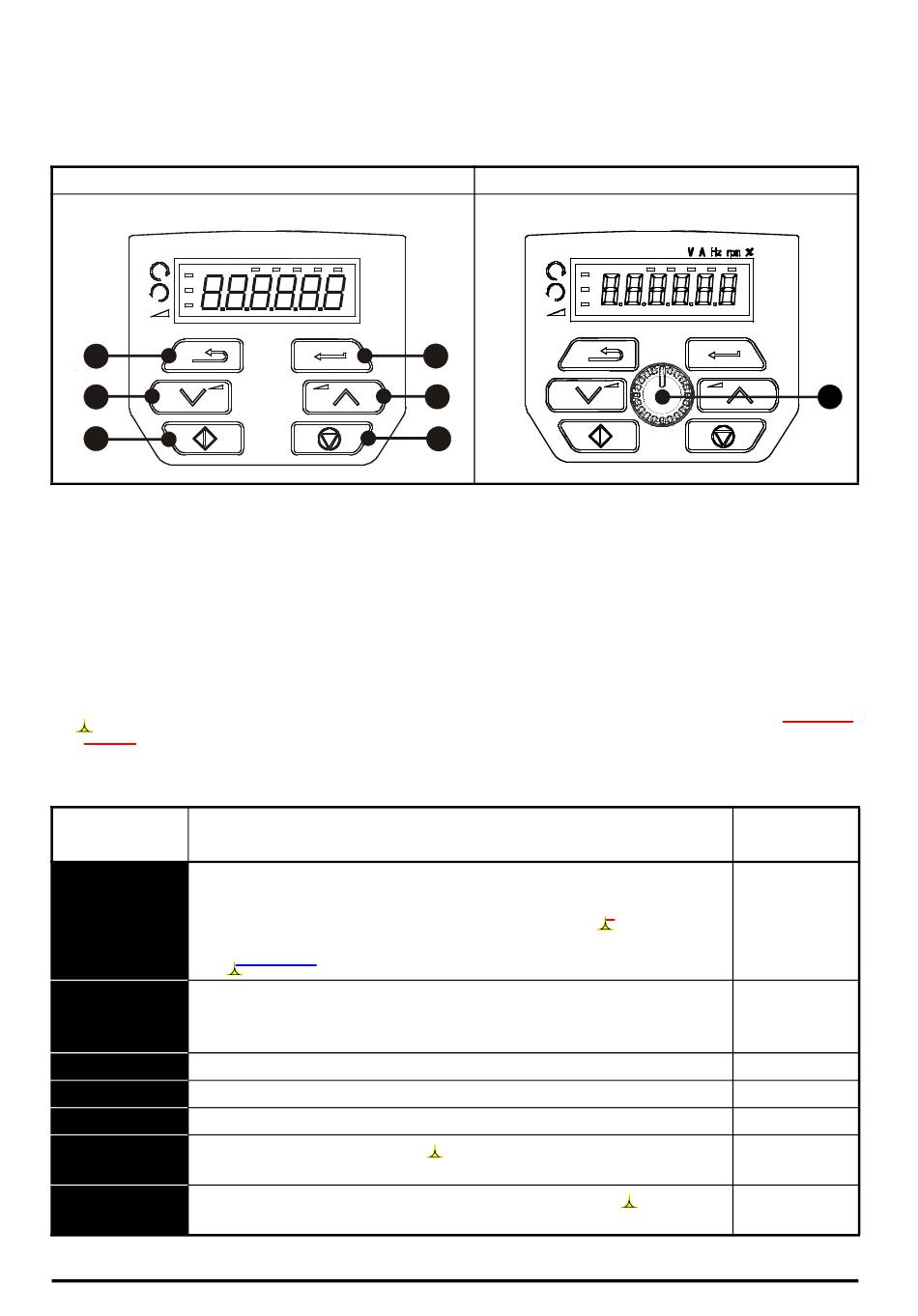

Figure 5-1 Clavier de l'Unidrive M100
6
5
4
(1) La touche Entrée est utilisée pour passer en mode paramétrage ou visualisation, ou pour valider
un changement de paramètre.
(2 / 5) Les touches de navigation permettent de sélectionner les paramètres ou de modifier leurs
valeurs.
(3) En mode clavier, la touche Arrêt / Reset permet d'arrêter et de réinitialiser le variateur. En mode
bornier, elle permet seulement de réinitialiser le variateur.
(4) En mode clavier, la touche Marche est utilisée pour mettre en marche le variateur.
(6) La touche Échap permet de quitter le mode paramétrage / visualisation.
(7) Le Potentiomètre de référence vitesse est utilisé pour contrôler la référence de vitesse en mode
clavier (uniquement sur l'Unidrive M101).
Tableau 5-1 Indications d'état
Mnémonique
Le variateur est verrouillé et ne peut être mis en marche. Le signal
de déverrouillage variateur n'est pas appliqué à la borne de
inh déverrouillage variateur ou Pr 06.015 est réglé sur 0. Les autres
conditions qui peuvent empêcher le déverrouillage du variateur
sont reportées en bits sous Validation des conditions (06.010).
Le variateur est prêt pour la mise en marche. Le déverrouillage du
rdy variateur est actif mais l'onduleur du variateur n'est pas actif parce
que le signal de marche final n'est pas actif
StoP Le variateur est arrêté/maintient le moteur à vitesse nulle.
S.Loss Une condition de perte d'alimentation a été détectée
dc inj Le variateur applique un freinage par injection de courant DC.
Le variateur a déclenché une sécurité et ne contrôle plus le
Er
moteur. Le code de mise en sécurité apparaît sur l'afficheur.
Le variateur est en état de sous-tension, soit en mode basse ou
UV
haute tension.
Guide de mise en service rapide de l'Unidrive M100-101
Édition : 5
V A Hz rpm %
1
2
3
Description
Figure 5-2 Clavier de l'Unidrive M101
6 1
7
Sortie du
variateur
Désactivée
Désactivée
Activée
Activée
Activée
Désactivée
Désactivée
