Système EAS d'Interphones PMR analogiques
Manuel d'installation et d'utilisation
2.3 Montage/câblage du concentrateur
Les concentrateurs existent en plusieurs versions de 4 à 32 voies, dont le principe de
câblage reste le même.
Fonction

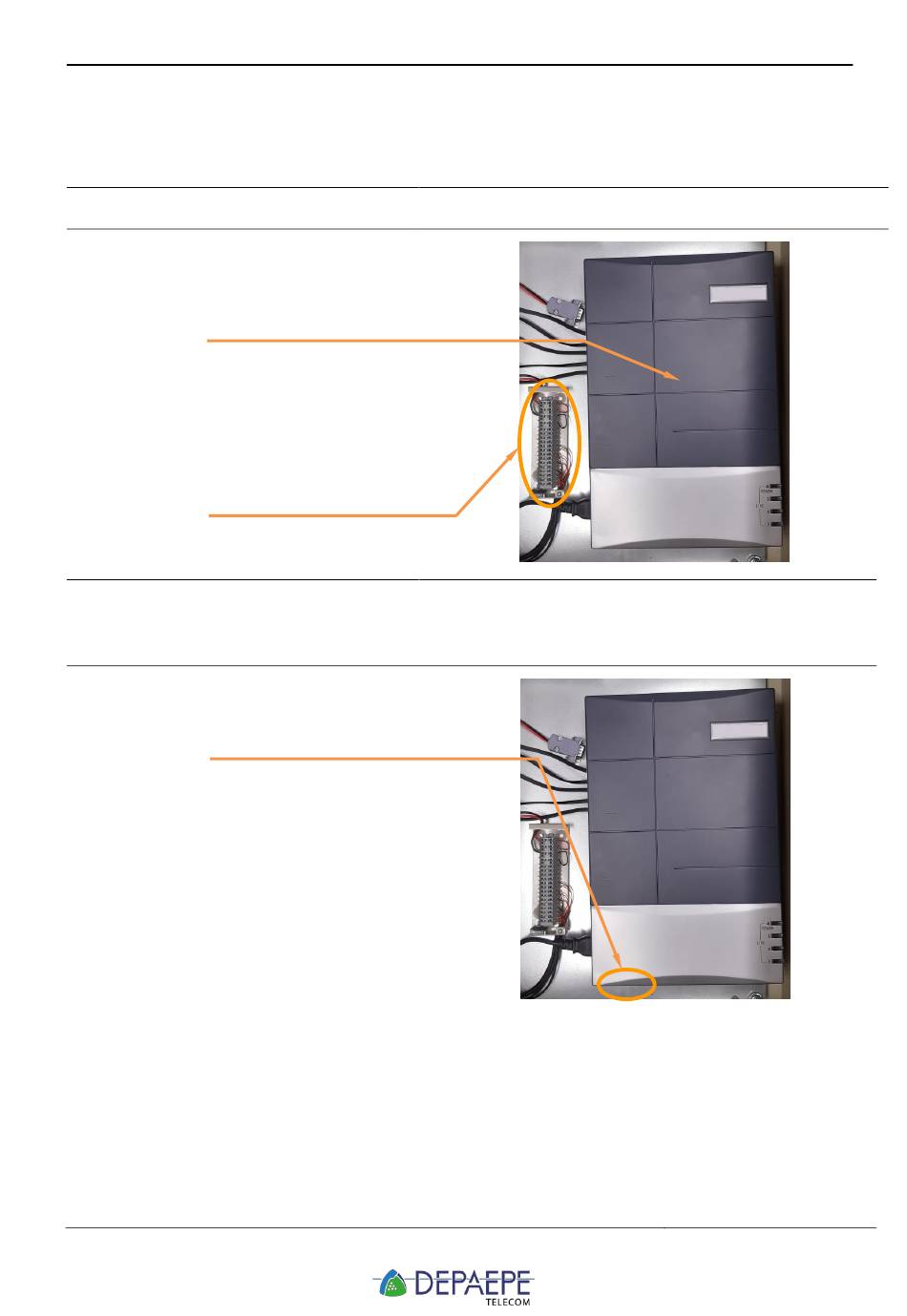

1. Le coffret concentrateur contient
les éléments suivants
- un concentrateur
- un bornier de raccordement des
lignes poste maître/interphones, et
des alimentations 24V pour le
poste maître SecurAccess et les
interphones.
2. Le concentrateur se fixe au mur via des pattes de fixation. Il est livré avec la
documentation constructeur (modèle RS).
l'interrupteur ON/OFF
3. Vérifier que
du concentrateur est en position
OFF
(situé sur la tranche).
Ne le mettre en ON que lorsque
tout le système est câblé. Le
concentrateur alimente l'ensemble
des éléments du système EAS.
:
Action
5/23
