Système EAS d'Interphones PMR analogiques
Manuel d'installation et d'utilisation

2. INSTALLATION

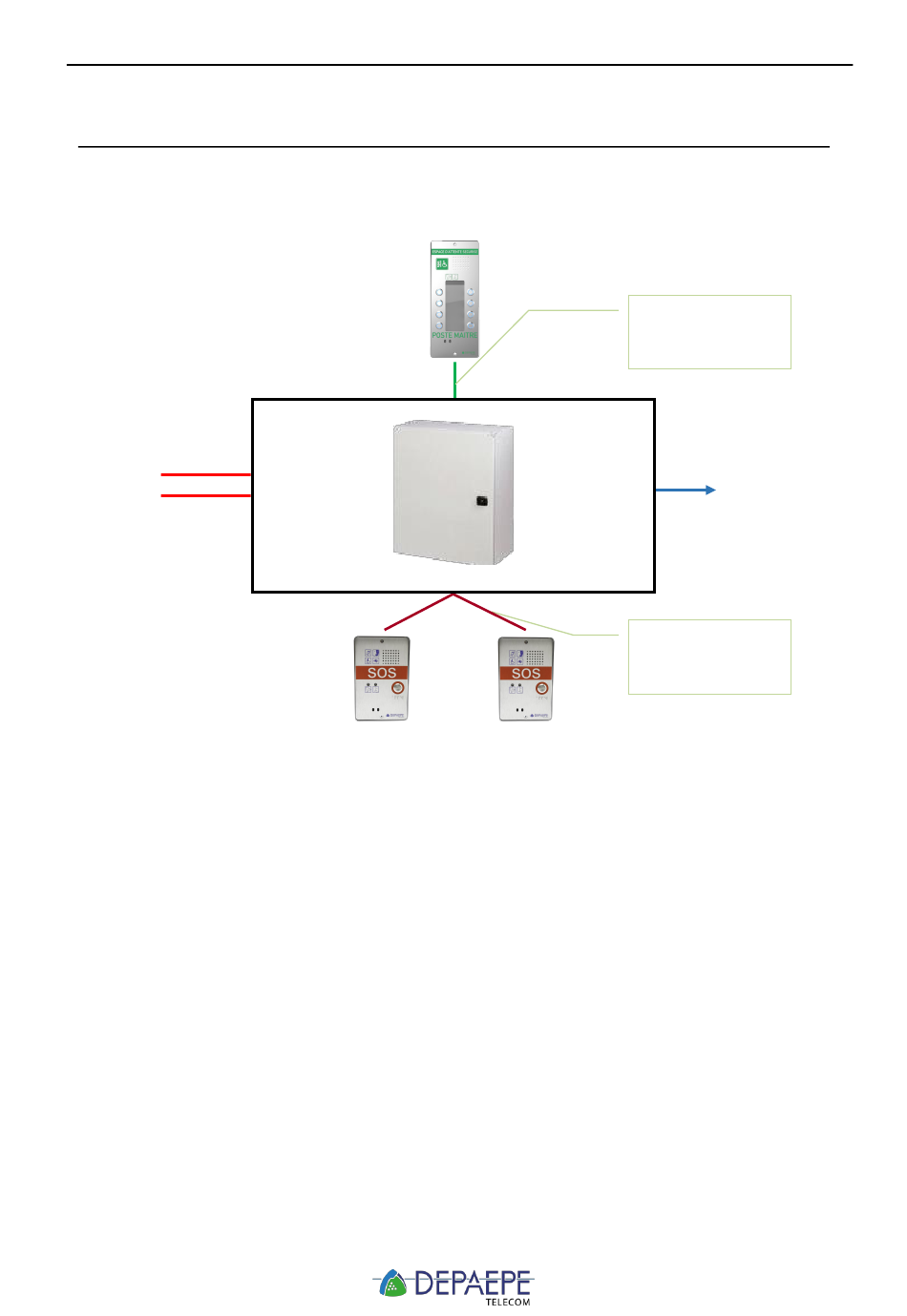

2.1 Synoptique du système interphonique
Alimentation 24V
secourue
Alimentation
secteur 220V
2.2 Rappel des contraintes d'alimentation et de câblage
L'alimentation du système EAS doit être dimensionnée en suivant la formule
suivante, de :
1 à 4 interphones : 33 W + ((N+1) x 0,3 W) (N étant le nombre d'interphone)
5 à 8 interphones : 37 W + ((N+1) x 0,3 W)
9 à 15 interphones : 60 W + ((N+1) x 0,3 W)
Raccordements interphones :
o Si la distance interphone / concentrateur est plus petite que 250m : l'alimentation
24V distribuée par le concentrateur et la ligne téléphonique sur câble CR1 deux
paires.
o Autrement, l'alimentation 24V doit être installée à proximité de l'interphone. La
ligne téléphonique provient du concentrateur via un câble CR1 une paire.
Pose Maître
Concentrateur
1 à 15 ou 1 à 31 interphones selon le concentrateur
1...15
Interphones EAS
2 paires CR1
ligne téléphonique
+ alimentation
Réseau
téléphonique
2 paires CR1
ligne téléphonique
+ alimentation
