MANUAL DE INSTRUÇÕES PARA MÁQUINA DE SOLDAR A FIO
IMPORTANTE:
ANTES DA INSTALAÇÃO, DO USO OU DE QUALQUER
TIPO DE MANUTENÇÃO NA MÁQUINA DE SOLDADURA
LEIA O CONTEÚDO DESTE MANUAL E DO MANUAL
"NORMAS DE SEGURANÇA
APARELHOS" PRESTANDO MUITA ATENÇÃO ÀS NORMAS
DE SEGURANÇA. CONTACTE O SEU DISTRIBUIDOR SE
ESTAS INSTRUÇÕES NÃO FORAM COMPREENDIDAS
COMPLETAMENTE.
Este aparelho deve ser utilizado exclusivamente para as
operações de soldagem. Não pode ser utilizado para
descongelar tubos.
É indispensável, tomar em consideração o manual referente
às normas de segurança.
Os símbolos colocados próximo aos parágrafos aos quais se
referem, evidenciam situações de máxima atenção, conselhos
práticos ou simples informações.
Ambos os manuais devem ser conservados com cuidado, em
um local ao alcance de todas as pessoas interessadas.
Devem ser consultados todas as vezes que surgirem dúvidas,
deverão seguir a máquina por toda a sua vida operativa e
também serão empregados para efectuar o pedido das peças
de reposição.
1. DESCRIÇÃO GERAL
1.1. ESPECIFICAÇÕES
Este manual foi preparado visando instruir o pessoal
encarregado da instalação, funcionamento e manutenção da
máquina de soldadura.
Este aparelho é uma constante fonte de tensão, apropriado
para soldaduras MIG/MAG e OPEN-ARC.
Ao recebê-lo, controlar se não há partes quebradas ou
avariadas.
Qualquer reclamação por perdas ou danos deve ser feita pelo
comprador ao transportador. Toda vez que for necessário
solicitar informações a respeito da máquina de soldadura, é
preciso indicar o artigo e o número de matrícula.

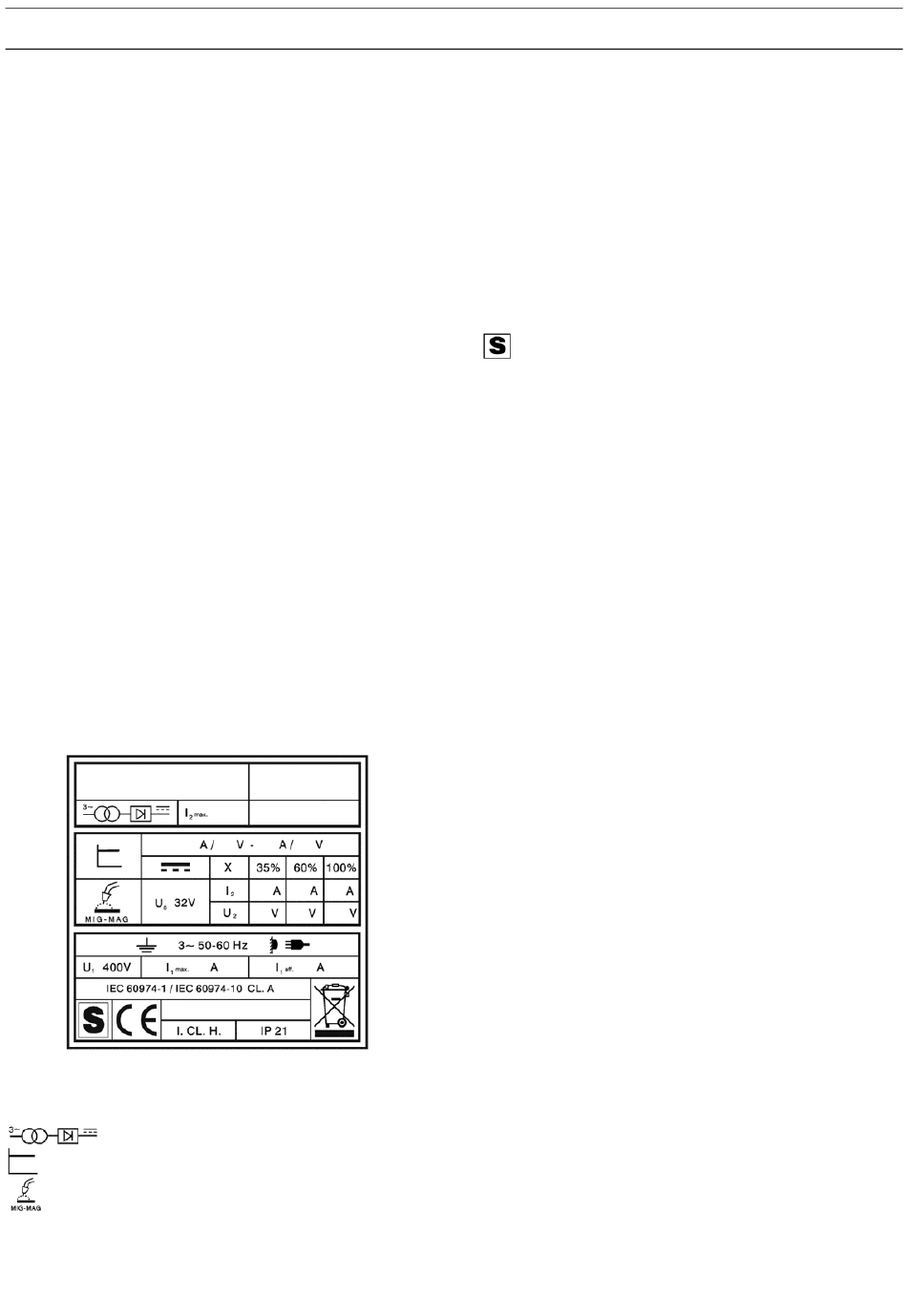

1.2. DESCRIÇÃO DOS DADOS TÉCNICOS
IEC60974.1 A máquina de soldadura foi fabricada de
IEC60974.10 acordo com as normas vigentes.
Cl. A Máquina para uso industrial e profissional.
Transformador - rectificador trifásico.
Característica plana.
Apropriado para soldadura por fio contínuo.
I max Corrente de soldadura não convencional.
2
O valor representa o limite max. que pode
ser obtido em soldadura.
U Tensão a vácuo secundária.
0
PARA O USO DOS
X. Factor de serviço percentual.
O factor de serviço exprime a percentagem de
10 minutos em que a máquina de soldadura
pode trabalhar numa determinada corrente
sem causar sobreaquecimentos.
I Corrente de soldadura.
2
U Tensão secundária com corrente de soldad. I
2
U Tensão nominal de alimentação.
1
3~ 50/60Hz Alimentação trifásica 50 ou então 60 Hz.
I max É o valor máximo da corrente absorvida.
1
I ef É o valor máximo da corrente efectiva
1
absorvida considerando o factor de serviço.
IP21 Grau de protecção da carcaça.
Grau 1, como segundo número, significa que
este aparelho não é idóneo para trabalhar no
exterior, debaixo de chuva.
Idóneo para trabalhar em ambientes com
risco acrescentado.
NOTE: A máquina de soldadura foi fabricada para trabalhar
em ambientes com grau de poluição 3. (Veja IEC664).
1.3. PROTECÇÃO TÉRMICA
Este aparelho é protegido por um termóstato que, caso as
temperaturas admitidas
funcionamento da máquina. Nestas condições o ventilador
continua a funcionar e a lâmpada A ilumina-se.
2. INSTALAÇÃO
• A instalação da máquina deve ser feita por pessoal
qualificado.
• Todas as ligações devem ser feitas conforme as normas
vigentes, no pleno respeito das leis sobre acidentes no
trabalho.
Controlar que a tensão de alimentação corresponda ao valor
indicado no cabo da rede. Se não estiver já montada, ligar
uma ficha de capacidade adequada ao cabo de alimentação
certificando-se que o condutor amarelo/verde esteja ligado ao
pino de encaixe de terra.
A capacidade do interruptor magnetotérmico ou dos fusíveis,
em série na alimentação, deve ser igual à corrente I
absorvida pela máquina.
2.1. ACONDICIONAMENTO (fig. 1 e 2)
Montar a pega e as rodas. A pega não deve ser usada para
suspender a máquina de soldadura.
Colocar a máquina de soldadura em ambiente ventilado.
Poeira, sujidade ou qualquer outra partícula estranha que
possa entrar na máquina de soldadura poderá comprometer a
ventilação e, portanto, o seu bom funcionamento. É, portanto,
necessário manter as partes internas limpas, levando em
conta o meio ambiente em que a máquina se encontra e as
condições de uso da mesma. A limpeza deverá ser feita com
um jacto de ar seco e limpo, cuidando para não danificar a
máquina. Antes de operar no interior da máquina de
soldadura, retire a ficha da rede de alimentação.
Qualquer intervenção efectuada no interior da máquina de
soldadura deverá ser feita por pessoal qualificado.
Para a fixação da garrafa na parte traseira da máquina montar
o parafuso M8 X 16 e a respetiva porca cega, ambos
fornecidos, tal como indicado na figura 2.
2.2. CONEXÕES EXTERNAS
2.2.1 Conexão da pinça de massa.
• Ligar o alicate de massa à peça a soldar.
2.2.2 Posicionamento da garrafa e ligação do tubo gás
• Posicionar a garrafa no porta - garrafa da máquina de
soldadura, fixando-a no painel superior da máquina com as
13
