Dépannage
Tableau des diagnostics
Votre ouvre-porte de garage est programmé pour s'autodiagnostiquer.
Le voyant de diagnostic clignote un certain nombre de fois, puis
s'arrête, ce qui signifie qu'il a trouvé un problème potentiel.
Consultez le tableau de diagnostic ci-dessous.
1 CLIGNOTEMENT
Fil des capteurs d'inversion de sécurité
ouvert (cassé ou déconnecté)
OU
2 CLIGNOTEMENTS
Court-circuit ou inversion du fil des
capteurs d'inversion de sécurité blanc/noir
Capteur
d'inversion de
sécurité installé
3 CLIGNOTEMENTS
Court-circuit du fil ou de la commande
de porte
4 CLIGNOTEMENTS
Capteur d'inversion de sécurité
légèrement désaligné (voyant à DEL
faible ou clignotant)
5 CLIGNOTEMENTS
Les tr/min du moteur ne sont pas
reconnus
9 CLIGNOTEMENTS
Inversion du moniteur de tension de câble
10 CLIGNOTEMENTS
Les limites et les forces doivent être
reprogrammées
11 CLIGNOTEMENTS
Les limites et les forces doivent être
reprogrammées
12 CLIGNOTEMENTS
Installed
Essaie de compenser
Safety Reversing
Sensor
13 CLIGNOTEMENTS
Essaie de compenser
Installed
Capteur
Safety Reversing d'inversion de
sécurité installé
Sensor
PROBLÈME : L'un ou les deux témoins lumineux des capteurs de sécurité ne sont pas
allumés en permanence.
• Inspectez les fils du capteur pour vérifier qu'il n'y a pas de court-circuit (agrafe dans le fil),
que la polarité du câblage est correcte (fils noir/blanc inversés), que les fils sont cassés ou
déconnectés, remplacez/attachez si nécessaire.
• Débranchez tous les fils à l'arrière de l'ouvre-porte de garage.
• Retirez les capteurs des supports et raccourcissez les fils des capteurs à 1 ou 2 pieds (30-
60 cm) de l'arrière de chaque capteur.
• Fixez à nouveau le capteur émetteur à l'ouvre-porte de garage en utilisant des fils raccourcis.
Si le témoin du capteur d'envoi est allumé en permanence, fixez le capteur de réception.
• Aligner les capteurs. Si les témoins lumineux s'allument, remplacez les fils des capteurs. Si
les témoins lumineux des capteurs ne s'allument pas, remplacez les capteurs d'inversion de
sécurité.
PROBLÈME : La porte ne s'active pas à partir de la commande de la porte.
• Inspectez les commandes/fils de la porte pour détecter un court-circuit (agrafe dans le fil),
remplacez-les si nécessaire.
• Débranchez les fils de la commande de la porte, touchez les fils ensemble. Si l'ouvre-porte
de garage s'active, remplacez la commande de la porte.
• Si l'ouvre-porte de garage ne s'active pas, débranchez les fils de commande de l'ouvre-
porte de garage. Court-circuitez momentanément les bornes rouge et blanche avec un fil de
liaison. Si l'ouvre-porte de garage s'active, remplacez la commande de la porte.
PROBLÈME : Le témoin lumineux d'envoi est allumé en permanence, le témoin lumineux de
réception est faible ou clignote.
• Réalignez le capteur de réception, nettoyez la lentille et fixez les supports.
• Vérifiez que le rail de la porte est fermement fixé au mur et ne bouge pas.
PROBLÈME : la porte se déplace de 2 à 3 po et s'arrête.
• Reprogrammer les limites et les forces. Voir la section Ajustements.
• Si l'unité moteur continue à se déplacer de 2 à 3 po, vérifiez la connexion du module de
déplacement ou remplacez le module de déplacement.
PROBLÈME : Pas de mouvement, le moteur tourne pendant 2 à 3 secondes.
• Reconnecter le déclencheur d'urgence.
• Le moteur peut avoir besoin d'être remplacé.
PROBLÈME : La porte s'arrête et s'inverse lors de la fermeture.
• Vérifier s'il y a des obstructions dans la porte et retirez-les.
• Vérifier que le moniteur de tension de câble est correctement connecté à l'ouvre-porte.
• Remplacer le moniteur de tension du câble.
PROBLÈME : La porte s'arrête en s'ouvrant.
• Reprogrammer les limites et les forces. Voir la section Ajustements.
PROBLÈME : La porte s'arrête et s'inverse lors de la fermeture.
• Reprogrammer les limites et les forces. Voir la section Ajustements.
PROBLÈME : La porte s'arrête et s'inverse lors de la fermeture.
• L'ouvre-porte de garage essaiera de compenser trois fois avant de passer à
10 clignotements.
PROBLÈME : La porte s'arrête en s'ouvrant.
• L'ouvre-porte de garage essaiera de compenser trois fois avant de passer à
11 clignotements.

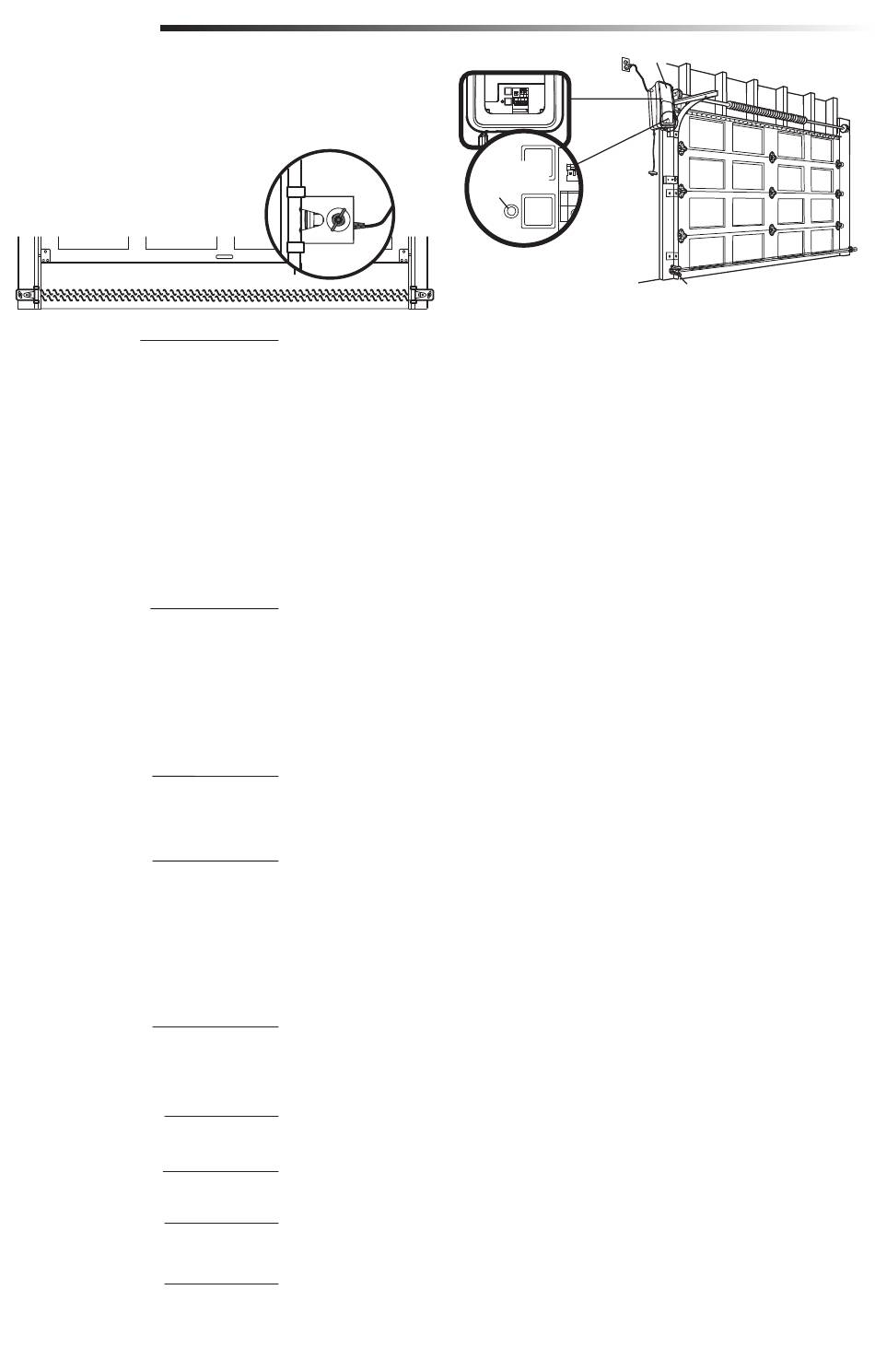

68
Ouvre-porte de garage
DEL de
diagnostic
Capteur d'inversion de sécurité
