Cette rubrique contient des informations spécifiques relatives aux cavaliers. Elle contient également des informations sur les cavaliers et
les commutateurs et elle décrit les connecteurs des différentes cartes de l'système. Les cavaliers de la carte système permettent de
désactiver les mots de passe de l'système et de configuration. Pour installer les composants et les câbles correctement, vous devez
connaître les connecteurs de la carte système.
Sujets :
•
Connecteurs de la carte système C6320
• Connecteurs de la carte mezzanine SAS LSI 2008
• Double port 1 GbE Powerville
• Double port 10 GbE Twinville
•
Connecteurs de la carte de distribution d'alimentation 1
• Connecteurs de la carte de distribution d'alimentation 2
• Connecteurs de carte capteur
• Réglages des cavaliers
Connecteurs de la carte système C6320

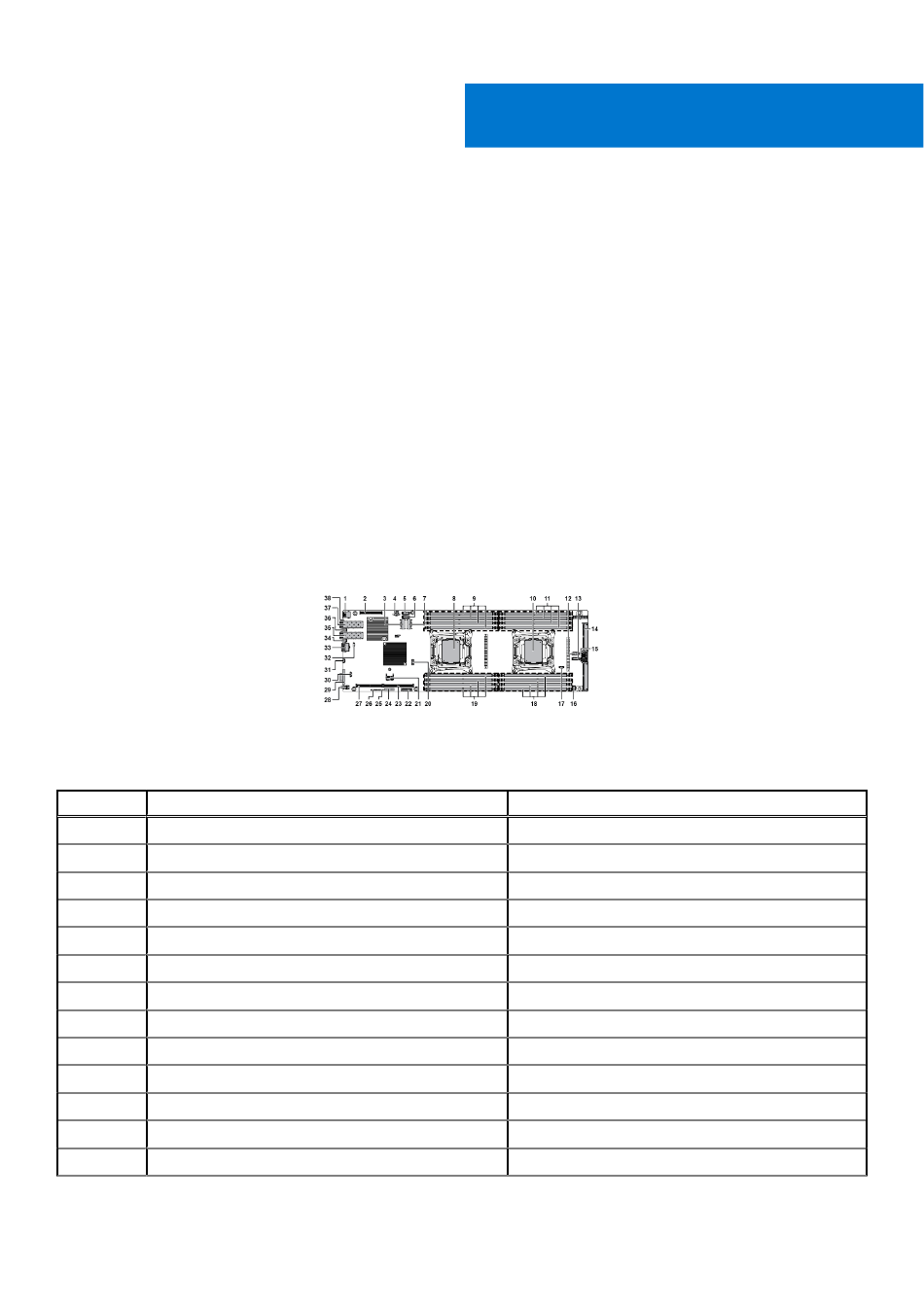

Figure 123. Connecteurs de carte système C6320
Tableau 45. Connecteurs de la carte système
Élément Connecteur
1 USB1
2 PCIE_G3_X8 (CPU1)
3 Mini-SAS 0-3
4 HDD POWER CON
5 SATA4
6 SATA5
7 Mini-SAS 6-9
8 CPU1
9 DIMM_A1, DIMM_A5, DIMM_A2, DIMM_A6
10 CPU2
11 DIMM_B1, DIMM_B5, DIMM_B2, DIMM_B6
12 SATA5
13 SATA4
168 Cavaliers et connecteurs
Cavaliers et connecteurs
Description
Connecteur USB arrière 1
Emplacement mezzanine 3 PCI-E Gén3 x8 (Processeur 1)
Connecteur mini-SAS 0-3
Connecteur d'alimentation du disque dur
Connecteur SATA intégré 4
Connecteur SATA intégré 5
Connecteur mini-SAS 6-9
Processeur 1
supports DIMM du processeur 1
Processeur 2
supports DIMM du processeur 2
connecteur SAS/SATA 5
connecteur SAS/SATA 4
