Tableau 29. Cartes mezzanine prises en charge (suite)
Type
Double port QSFP+
Port unique QSFP+
Carte SFP équipée de deux ports

Retrait de la carte mezzanine SAS LSI 2008 facultative

Prérequis
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.
N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit
et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les
consignes de sécurité fournies avec votre produit.
REMARQUE : La carte mezzanine SAS LSI 2008 est fixée dans un emplacement mezzanine 3 PCI-E Gén3 x8 sur la carte système,
qui est inactif en configuration à 1 processeur. Voir la section Connecteurs de la carte système C6320.
1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
2. Mettez le système hors tension, y compris les périphériques connectés.
3. Débranchez la prise secteur du système et déconnectez les périphériques.
4. Retirez l'assemblage de carte système.
Étapes
1. Déconnectez tous les câbles de la carte mezzanine.
2. Retirez les vis qui fixent la carte mezzanine SAS LSI 2008.
3. Soulevez la carte mezzanine et retirez-la de l'assemblage de la carte système.

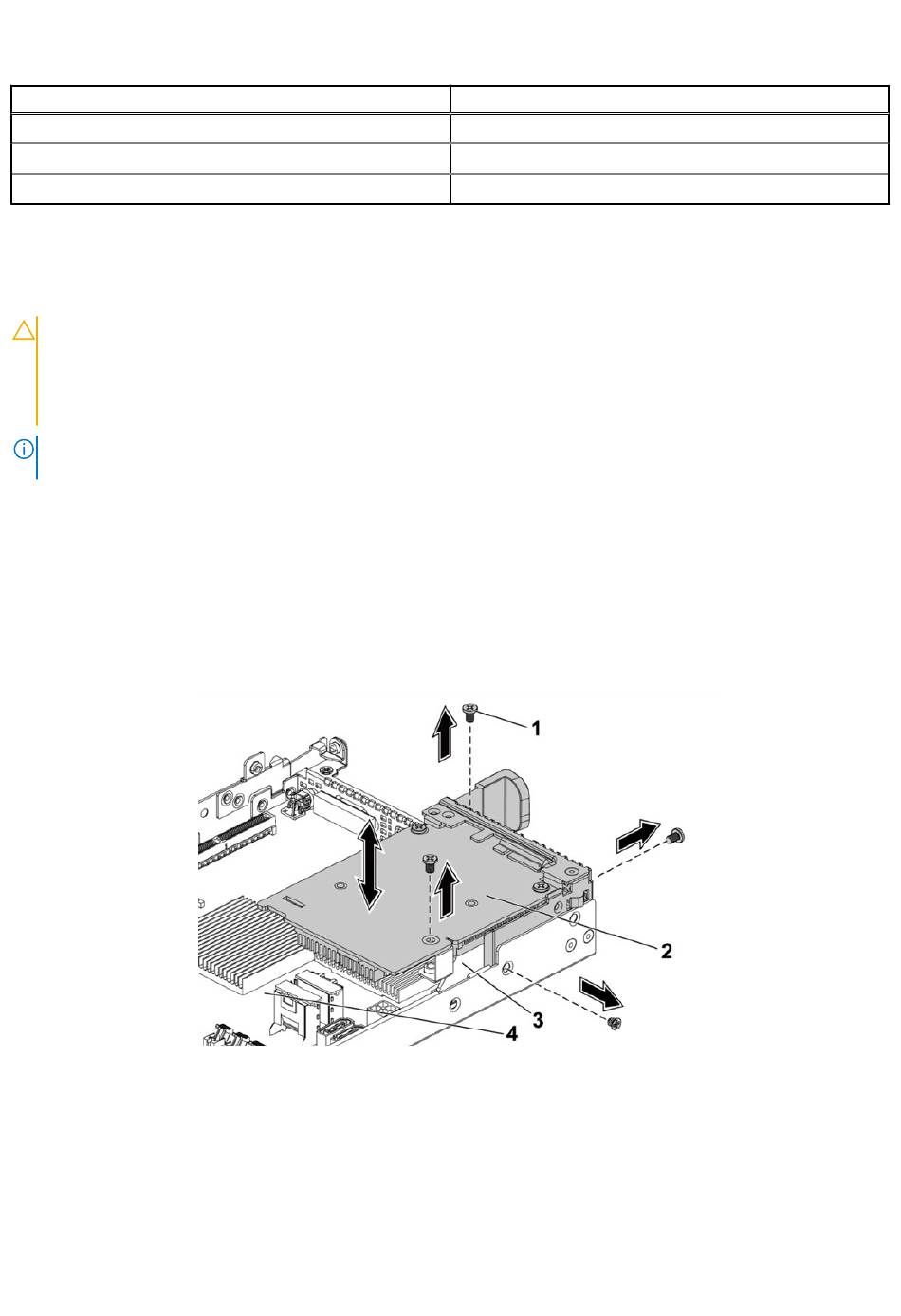

Figure 56. Retrait et installation de la carte mezzanine SAS LSI 2008
1. vis (3)
3. carte pont de carte
Références connexes
Consignes de sécurité , page 64
Card
ConnectX4 VPI
ConnectX4 VPI
ConnectX4 VPI
2. carte mezzanine SAS LSI 2008
4. Assemblage de la carte système
Installation et retrait des composants du système 107
