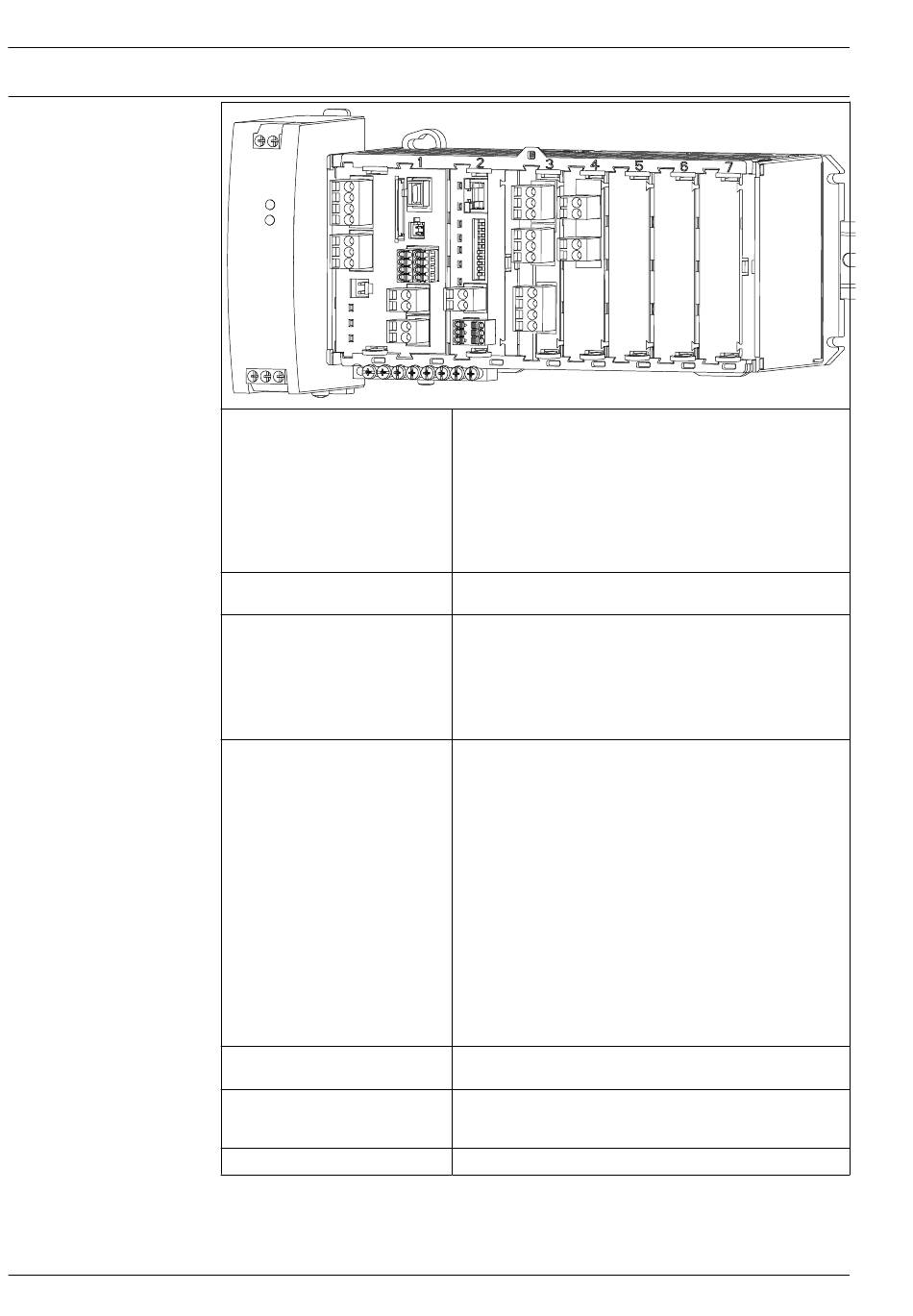

Configuration de l'appareil,
exemple d'un CM44P-**
10
Appareil de base commandé
(exemple)
Options d'extension sans modules
supplémentaires
Options de modification sans
modules supplémentaires
Options d'extension en utilisant les
modules d'extension sur les slots 5-7
libres
Règle de base pour les extensions
Restrictions en cas d'utilisation de
capteurs CUS71D pour la mesure
d'interface
Configurateur de produit
• CM44P-**DINP1M22A1FA*(appareil encastrable)
• Fonctionnalité :
• 1x photomètre (module PEM)
• 2x Memosens (module BASE-E)
• Communication PROFIBUS (module 485)
• 2 sorties courant sans HART (sur module BASE-E)
• 2 entrées courant (module AI)
Dans cet exemple, il reste 3 slots libres. Pour d' a utres versions, il peut
y en avoir plus ou moins.
Néant
• Changement du type de communication via le code upgrade. La
communication utilisée jusqu' a lors est désactivée !
• Modbus RS485 (71140889)
• Modbus TCP (71140890)
• EtherNet/IP (71219868)
• Rétrofit à HART en supprimant le module 485 et en entrant le code
upgrade pour HART (71128428)
Pour l' e xemple ci-dessus, seuls sont posssibles :
• Module 2R (71125375) ou 4R (71125376) : 2 ou 4 relais
• Module DIO (71135638) : 2 entrées numériques et 2 sorties
numériques
En cas d' e xtension à quatre voies Memosens :
• Module 2DS (71135631) : 2 entrées Memosens
• Utiliser les 2 sorties courant du module de base en entrant le code
upgrade (71140891)
Entrées ou sorties et relais supplémentaires si le module de bus de
terrain 485 est retiré :
• Module 2AO (71135632) : 2 sorties courant
• Module AOR (71111053) : 2 sorties courant, 2 relais
• Module 2R (71125375) ou 4R (71125376) : 2 ou 4 relais

Si vous remplacez le module 485 par ETH, vous pouvez utiliser
jusqu' à 6 sorties courant en plus de la fonction Ethernet ou
Modbus du module ETH. Seules deux sorties courant sont
possibles avec 485.
La somme de toutes les entrées et sorties courant ne doit pas
dépasser 8 !
En cas d' u tilisation de capteurs CUS71D, le nombre maximal d' e ntrées
Memosens est limité à deux. N' i mporte quelle combinaison de
CUS71D ou d' a utres capteurs est possible.
