Raccordement électrique

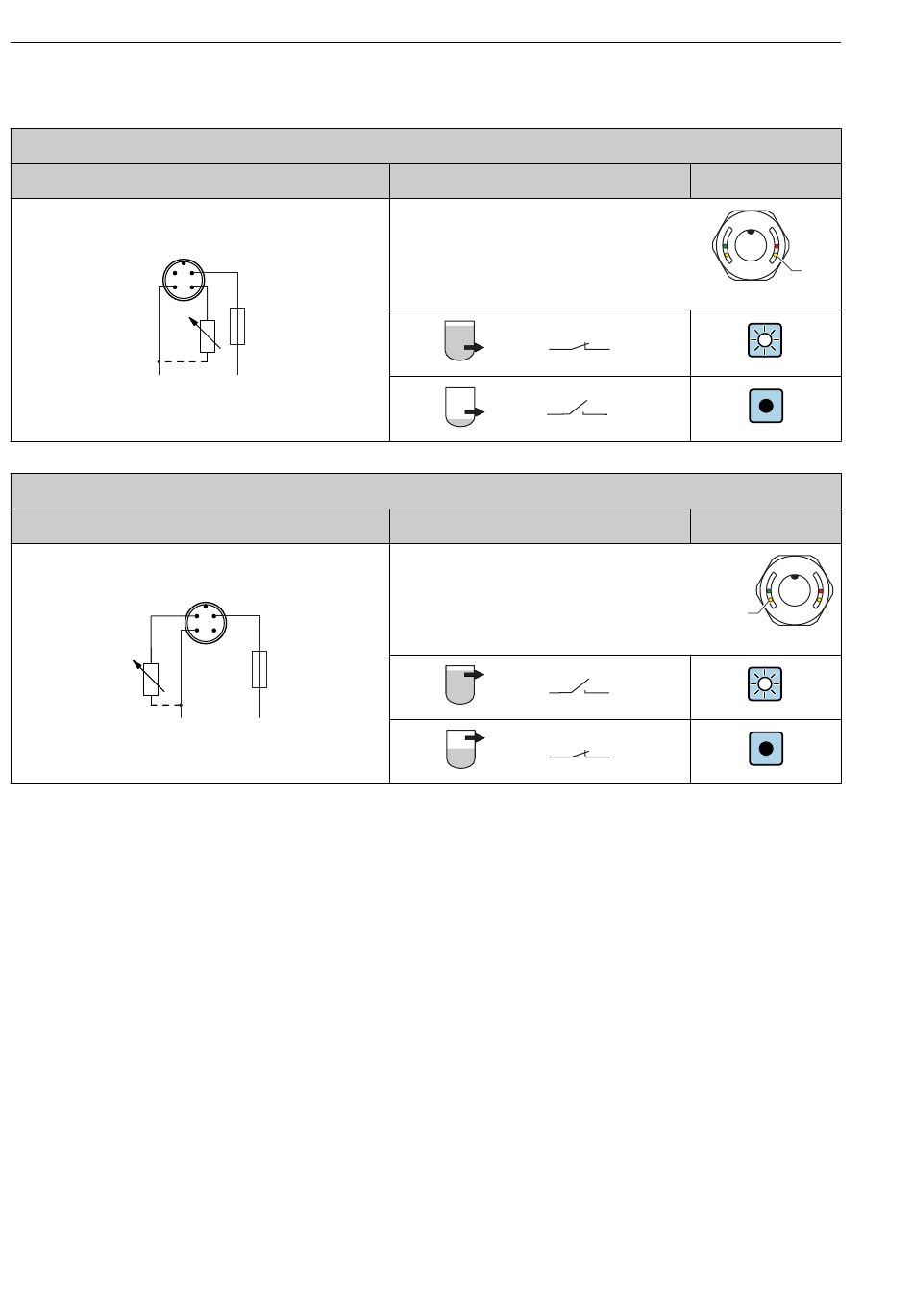

6.3.1 Mode SIO (sans communication IO-Link)
Sécurité minimum
Occupation des connecteurs
2 1
3 4
–
Sécurité maximum
Occupation des connecteurs
–
Contrôle du fonctionnement
Si les deux sorties sont connectées, les sorties MIN et MAX prennent des états opposés (XOR)
en fonctionnement sans défaut. En cas de panne ou de rupture de câble, les deux sorties
retombent. Cela signifie que la surveillance du fonctionnement est possible en plus de la
24
+
2 1
3 4
+
Liquiphant FTL33 IO-Link
Sortie MIN
+ 4
+ 4
Sortie MAX
+ 2
+ 2
LED jaune (ye) 1
ye1
A0037919
LED jaune (ye) 2
ye2
A0037918
