8.3
Remplacement des pièces d'usure
Risque de blessures par éclatement de l'accouplement
Si les consignes indiquées ici pour le remplacement des pièces d'usure ne sont pas respectées,
l'accouplement risque d'éclater lors du fonctionnement. Les éclats projetés peuvent causer des
blessures mortelles. Dans les zones à risque d'explosion, l'éclatement de l'accouplement peut
provoquer une explosion.
• Respecter toutes les consignes pour le remplacement des pièces d'usure.
Lorsque le jeu angulaire maximal admissible est atteint, remplacer les garnitures (12).
Procédure
Remplacer les garnitures (12) sans déplacer les machines accouplées.
1. Libérer la liaison entre les demi-accouplements 2 (2), 3 (3) et 8 (8).
2. Déplacer les demi-accouplements 3 (3) et 8 (8) dans le sens axial.
3. Déposer les garnitures (12).
4. Mettre les nouvelles garnitures (12) en place.
Respecter les consignes des chapitres Montage (Page 23) et Mise en service (Page 33) pour le
nouveau montage des demi-accouplements.
Manuel de montage et d'utilisation 3104fr
Édition 10/2020
DANGER
Faites pivoter l'accouplement 2 (2) pour accéder aux garnitures (12).
Remarque
Desserrage du demi-accouplement 3 (3)
Pour faciliter le desserrage du demi-accouplement 3 (3), les accouplements des tailles 225
à 350 sont munis d'un trou taraudé de dégagement sur le demi-accouplement 1 (1).

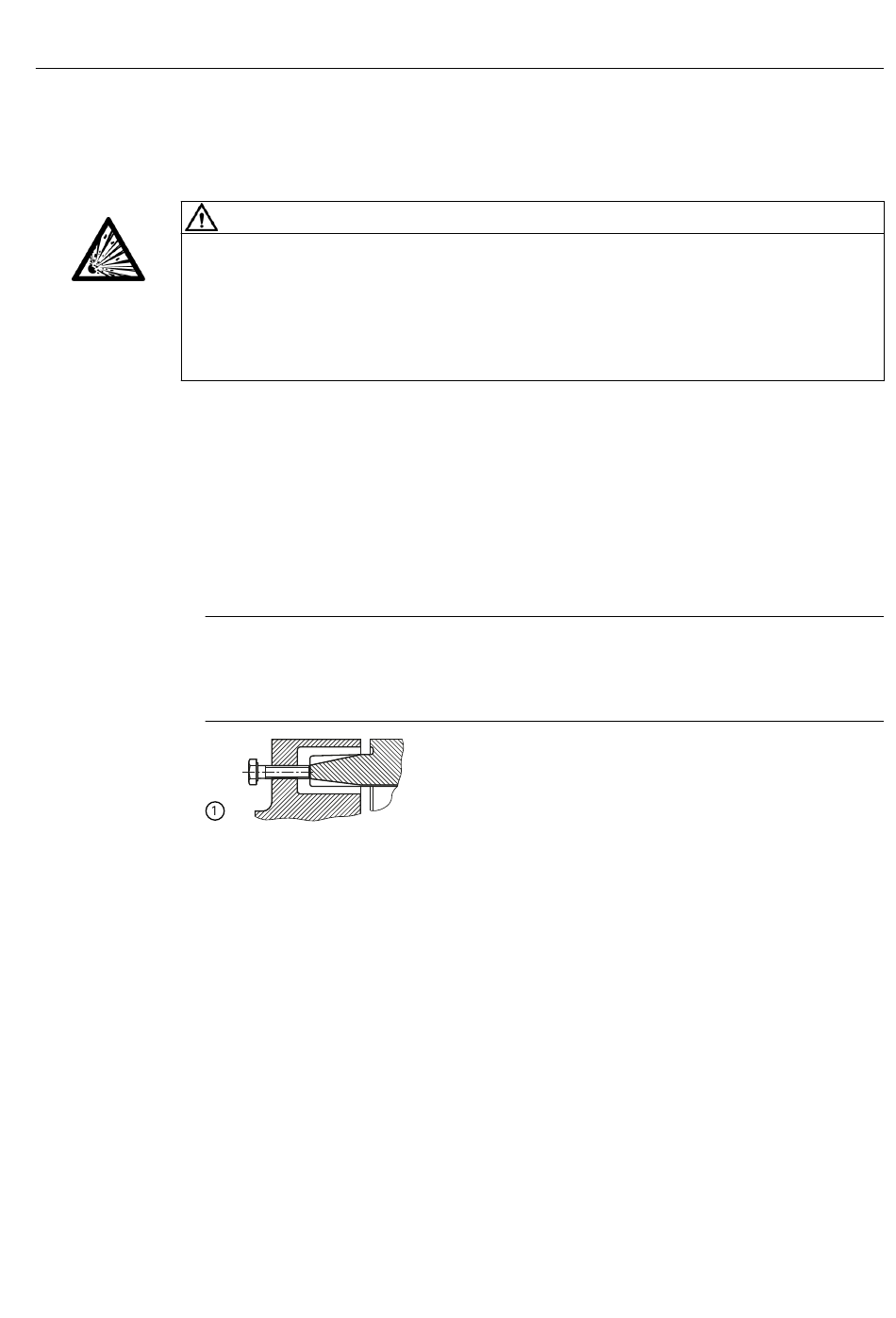

①
Trou taraudé de dégagement sur le demi-accouplement 1
Figure 8-2
Trou taraudé de dégagement pour le desserrage du demi-accouplement 3 (3)
Pour le remplacement des garnitures (12), respecter les consignes du chapitre Utilisation et
entreposage des garnitures (12) (Page 54).
8.3 Remplacement des pièces d'usure
Maintenance
43
