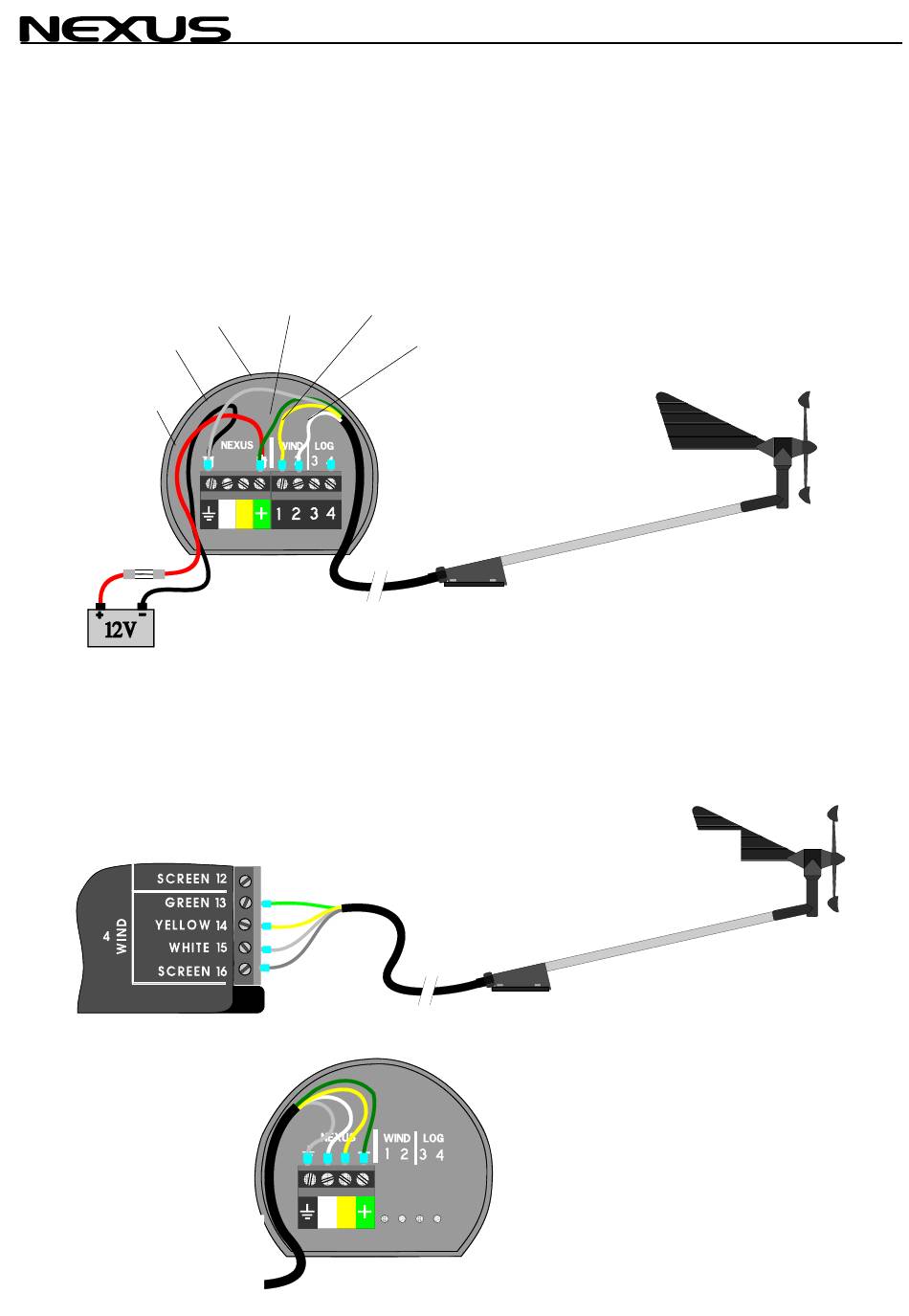

2.2 Installation du câble
Une extrémité du câble d'alimentation est connectée directement à la batterie en
intercalant un fusible d'une capacité de 3A sur la polarité positive, ou au tableau
d'alimentation sur un poste protégé par un fusible ou un disjoncteur d'une capacité de 3
A de fusible du bateau . L'autre extrémité est connectée aux bornes d'alimentation de
l'instrument ou du serveur. Un câble d'alimentation rouge (+) et un câble d'alimentation
noir (-) sont fournis d'origine. Remarque : réglez C71 sur 0n (Cf. 5.5.1).
Protégez toujours l'alimentation par un fusible ou un disjoncteur d'une capacité de 3 A.
Blindage
Noir
Rouge
Fusible
3A
2.3 Connexions au réseau Nexus
Si votre système comporte déjà un réseau Nexus, c'est-à-dire un Serveur, le plus
simple est de connecter le capteur au serveur pour bénéficier de l'avantage que
représente la circulation des données et de l'alimentation sur un câble réseau unique.
Remarque : Réglez C71 sur Off (Cf. 5.5.1)
Serveur
terminal réseau du Serveur (broches 5,6, 7 et 8) ou à n'importe quel terminal
d'instrument NX2.
Câble en provenance
du serveur ou d'autres
instruments NEXUS
Vert Jaune
Blanc
10
GIROUETTE - ANÉMOMÉTRE
Capteur
L'instrument est alors connecté au
