2.3 Descripción general
Las bombas E de Grundfos están equipadas con motores están-
dar con variador de frecuencia integrado. Las bombas son para
conexión a una red de suministro eléctrico monofásica o trifásica.
2.3.1 Bombas sin sensor instalado de fábrica
Estas bombas poseen un controlador PI integrado y se pueden
configurar para un sensor externo, permitiendo el control de los
siguientes parámetros:
• presión;
• presión diferencial;
• temperatura;
• temperatura diferencial;
• caudal;
• nivel de líquido en un depósito.
Las bombas vienen ajustadas de fábrica al modo de control no
controlado. El controlador PI se puede activar mediante el control
remoto R100.
2.3.2 Bombas con sensor de presión
Estas bombas poseen un controlador PI integrado y están equi-
padas con un sensor de presión que permite el control de la pre-
sión de descarga de la bomba.
Las bombas vienen ajustadas de fábrica al modo de control con-
trolado. Normalmente, estas bombas se emplean para mantener
una presión constante en sistemas de demanda variable.
2.3.3 Ajustes
La descripción de los ajustes es válida tanto para bombas sin
sensor instalado de fábrica como para bombas equipadas de
fábrica con sensor de presión.
Punto de ajuste
El punto de ajuste deseado se puede establecer de tres maneras:
• directamente, a través del panel de control de la bomba;
• mediante una entrada para señal de punto de ajuste externo;
• por medio del control remoto inalámbrico R100 de Grundfos.
Otros ajustes
Todos los demás ajustes deben llevarse a cabo empleando el
control remoto R100.
Los parámetros importantes, como el valor real del parámetro de
control, el consumo de energía, etc., pueden leerse mediante el
control remoto R100.
Si se requieren ajustes especiales o personalizados, use la
herramienta PC Tool de Grundfos para productos E. Póngase en
contacto con su distribuidor de Grundfos si desea obtener más
información.
68
3. Instalación del producto
3.1 Instalación mecánica
La bomba debe fijarse a una base sólida insertando pernos a tra-
vés de los orificios de la brida o la bancada.
Para mantener la aprobación UL/cUL, es necesario
seguir los procedimientos de instalación adicionales
descritos en el Appendix.
3.1.1 Enfriamiento del motor
Para garantizar el correcto enfriamiento del motor y los compo-
nentes electrónicos, deben cumplirse los siguientes requerimien-
tos:
• Revise que el flujo de aire de enfriamiento disponible sea sufi-
ciente.
• La temperatura del aire de enfriamiento debe mantenerse por
debajo de 104 °F (40 °C).
• Mantenga limpias las aletas de enfriamiento y las aspas del
ventilador.
3.2 Instalación en exteriores
Si la bomba se instala en exteriores, deberá colocarse una
cubierta adecuada sobre la misma para evitar que se forme con-
densación en los componentes electrónicos. Consulte la fig. 1.

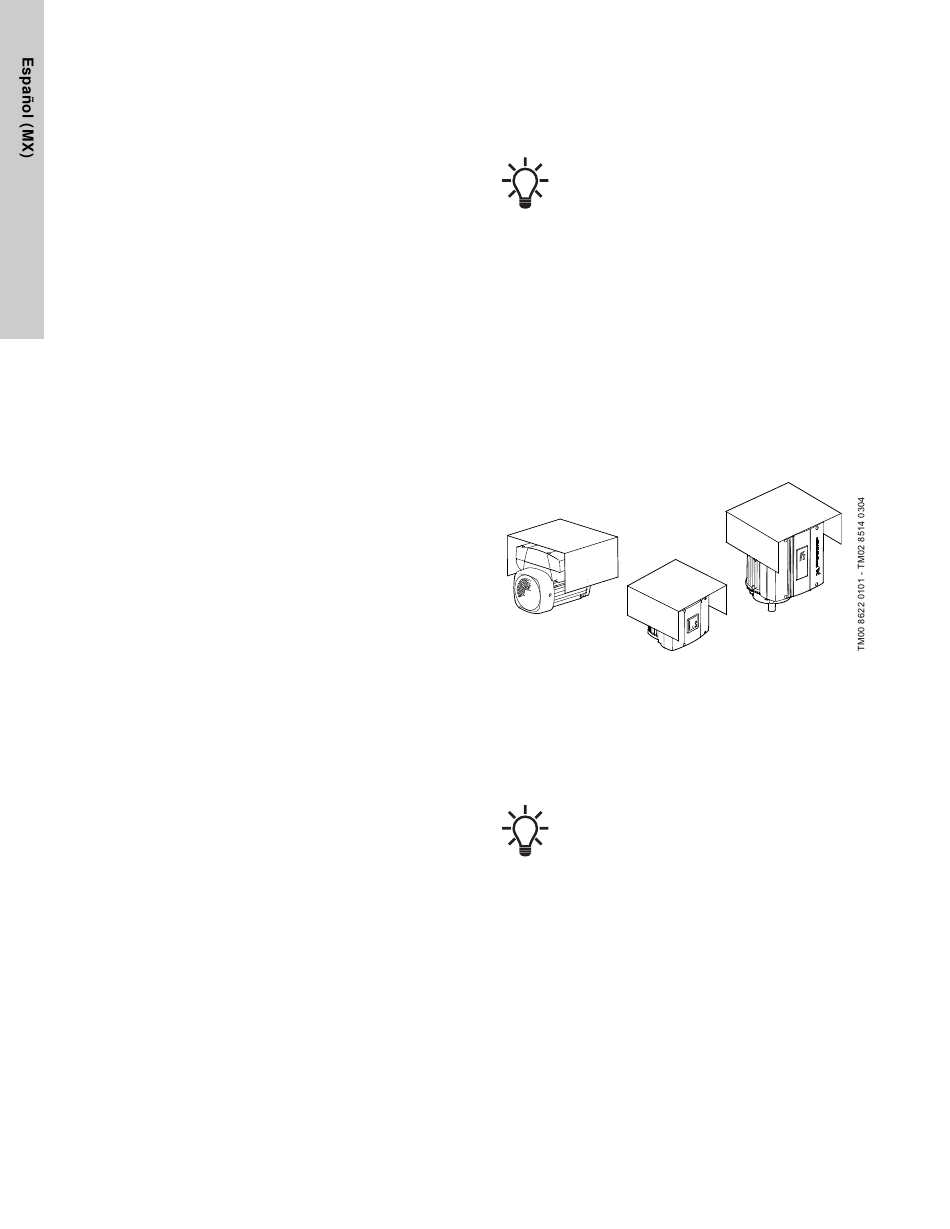

Ejemplos de cubiertas
Fig. 1
Retire el tapón de drenaje que apunta hacia abajo para evitar que
se acumulen humedad y agua dentro del motor.
La clase de protección de las bombas para instalación vertical
seguirá siendo IP55 luego de retirar el tapón de drenaje. La clase
de protección de las bombas para instalación horizontal pasará a
ser IP54.
Con objeto de conservar la aprobación UL, el equipo
debe cumplir ciertos requerimientos complementa-
rios. Consulte el Appendix.
3.3 Conexión eléctrica
Para más información acerca de la conexión eléctrica de las
bombas E, consulte la siguiente sección:
3.4 Bombas trifásicas de 20-30 hp, en la página 69.
