Levelflex FMP55 FOUNDATION Fieldbus
Endress+Hauser
7.
Raccorder le câble conformément à l' o ccupation des bornes →  36.
8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de
terre.
9. Dévisser le couvercle du compartiment de raccordement.
10. Le cas échéant : tourner la sécurité du couvercle de sorte qu' e lle se trouve au-dessus
du bord du couvercle ; puis serrer.

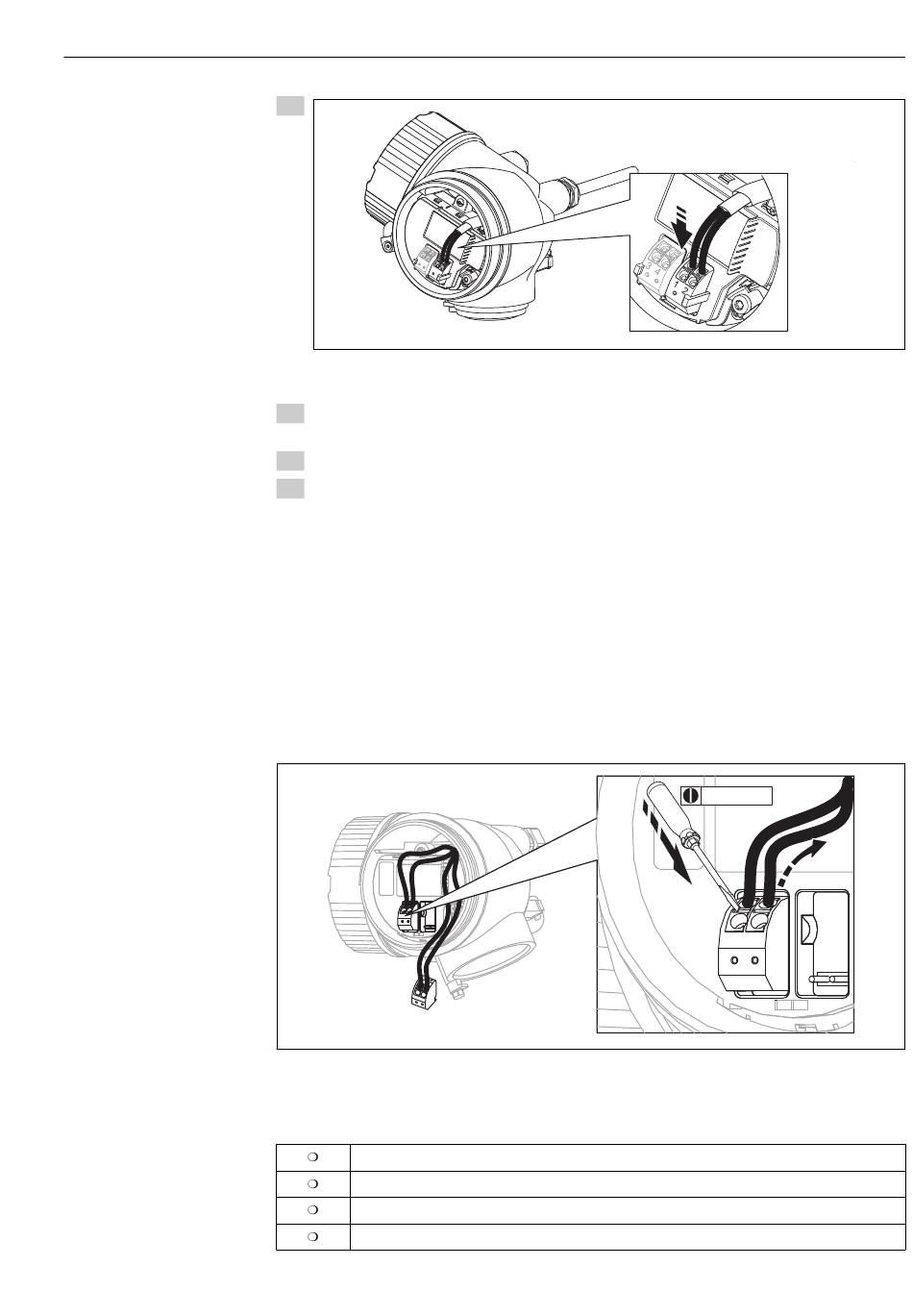

7.2.1 Bornes à ressort embrochables
Pour les versions d' a ppareil sans protection intégrée contre les surtensions, le
raccordement électrique se fait sur des bornes à ressort embrochables. Les conducteurs
rigides ou souples avec extrémité préconfectionnée peuvent être introduits directement
dans le point de raccordement sans actionnement du levier d' o uverture, et le contact est
établi automatiquement.
Pour retirer le câble du point de raccordement : appuyer à l' a ide d' u n tournevis plat ≤ 3 mm
sur la fente se trouvant entre les deux trous de borne ; simultanément tirer l' e xtrémité du
câble hors de la borne.
mm (in)
7.3 Contrôle du raccordement
L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
Les câbles utilisés satisfont-ils aux exigences ?
Les câbles montés sont-ils exempts de toute traction ?
Tous les presse-étoupe sont-ils montés, serrés et étanches ?
Raccordement électrique
A0013837
≤ 3 (0.12)
A0013661
41
