Beastx MICROBEAST Mode D'emploi page 13

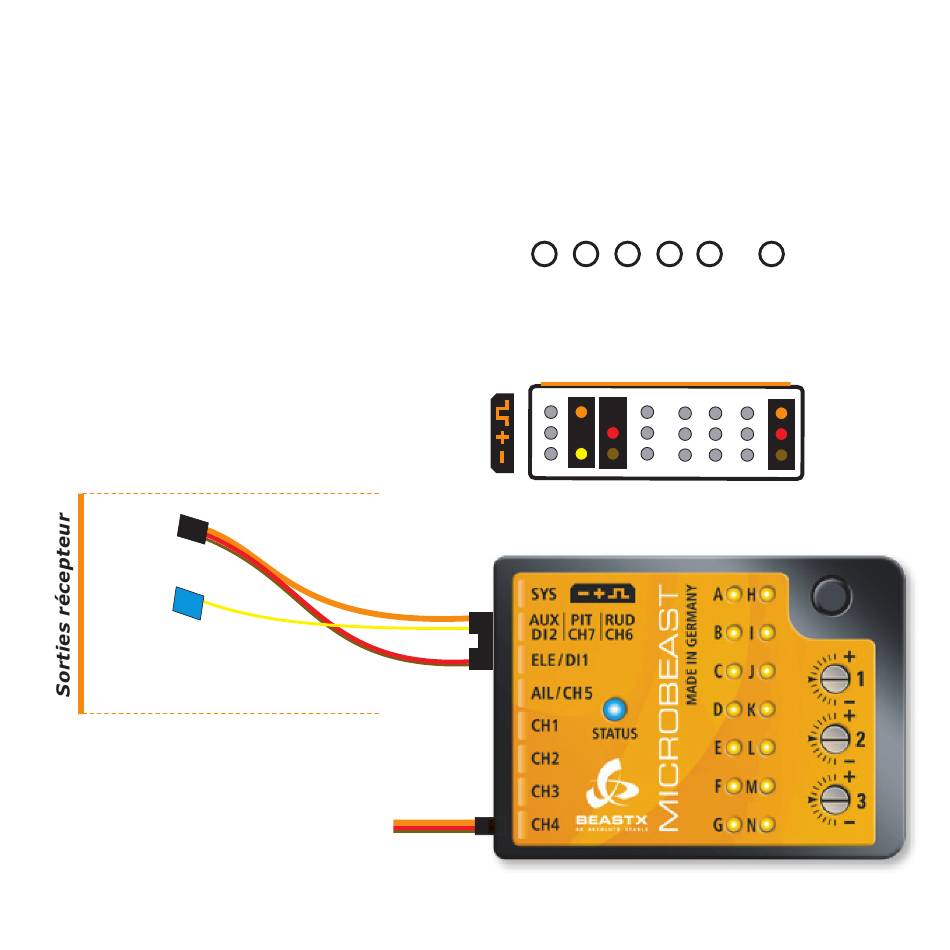

Connectez le câble signal avec les fi ls jaune et orange sur l'entrée [ AUX | PIT | RUD ] du
MICROBEAST. Le fi l orange doit alors être en haut, du coté de la face supérieure du boitier.
Le câble avec la connexion d'alimentation se branche à coté sur l'entrée [ ELE | DI1 ]. Le
fi l marron de la masse (-) doit alors être vers le bas, du côté de la face inférieure du boitier.
Le plus (+) étant au milieu.
Le servo d'anticouple se connecte sur la sortie [ CH4 ].
En utilisation gyro classique, seuls les points A , B , D , E , F et G ont besoin
d'être réglés. Les autres points peuvent être ignorés.
Fig. 6
Anti-
couple
Gain
gyro
Haut
