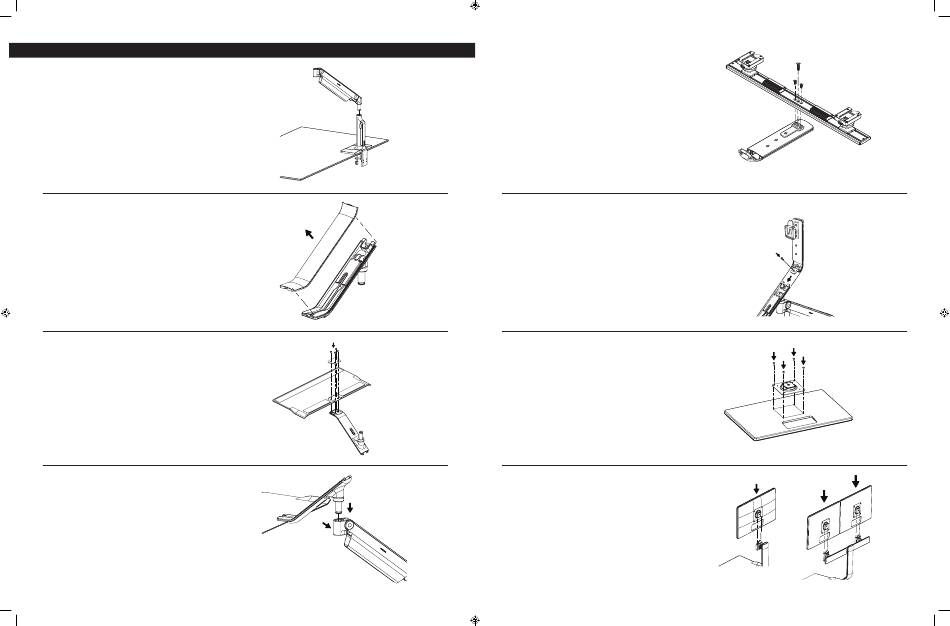

MONTERING
STEG 4
Infäst M8-armen
• Placera M8-armen i fattningen på stödet och återinsätt
stoppskruven vid 180°.
STEG 5
Förbered undre armen
• Ta bort kabelskyddet i plast från den undre armen.
STEG 6
Anslut tangentbordets plattform
• Fäst tangentbordsplattformen till den lägre armen med
fyra M6x10mm platthuvade maskinskruvar och den
medföljande metall-plattan.
STEG 7
Anslut undre armen på stödet
• Ta ut stoppskruven vid 180° from huvudet på M8-armen.
• Placera den undre armen med tangentbordsplattformen
i M8 armsockeln, och återinför 180° stoppskruven.
40
ExtendSitStand_872201_RevD_10L_080516.indd 40-41
E
X
C
A
L Y
I
H
A
A
X
E
STEG 8 - (FÖR SITT STÅ FÖR DUBBLA SKÄRMAR)
Montera ribban
• Fäst bildskärmens tvärstång till den övre armen med två
M5x14mm platthuvade maskinskruvar och en M6x30mm
platthuvuad maskinskruv.
STEG 9
Montera övre armen
• Skjut den övre armmonteringen ner på den lägre armen och
säkra den med en M6x20mm platthuvad maskinskruv.
STEG 10
Montera VESA-plattan
• Fäst VESA-plattan till din(a) bildskärm(ar) med fyra
M4x8mm stjärnskruvar (Philips). Om nödvändigt, använd
de medföljande plastbrickorna och förlängda M4x18mm
stjärnskruvarna (Philips).
STEG 11
Montera skärmar
• Skjut in skärmen (eller skärmarna) på snabbkopplingen tills
den (eller de) klickar in.
