MAG'XIPRESS - Installation, Utilisation et Entretien
1.4. Surpresseur
Pompe
Pressostat + manomètre
Collecteur d'aspiration
Vanne d'isolement
Clapet anti-retour
Ce système est composé de :
Un jeu de 2 collecteurs (aspiration à l'arrière, refoulement à l'avant du produit) en acier traité
-
par cataphorèse sanitaire.
Un socle.
-
Un clapet de non retour en sortie de chaque pompe.
-
Un jeu de vannes d'isolement à l'aspiration et refoulement de chaque pompe.
-
Un pressostat manque d'eau + manomètre.
-
Un capteur électronique de pression tout inox à membrane.
-
Un groupe d'armoires de commande et de régulation de vitesse par variateur à découpage
-
de fréquence.
02 / 2018

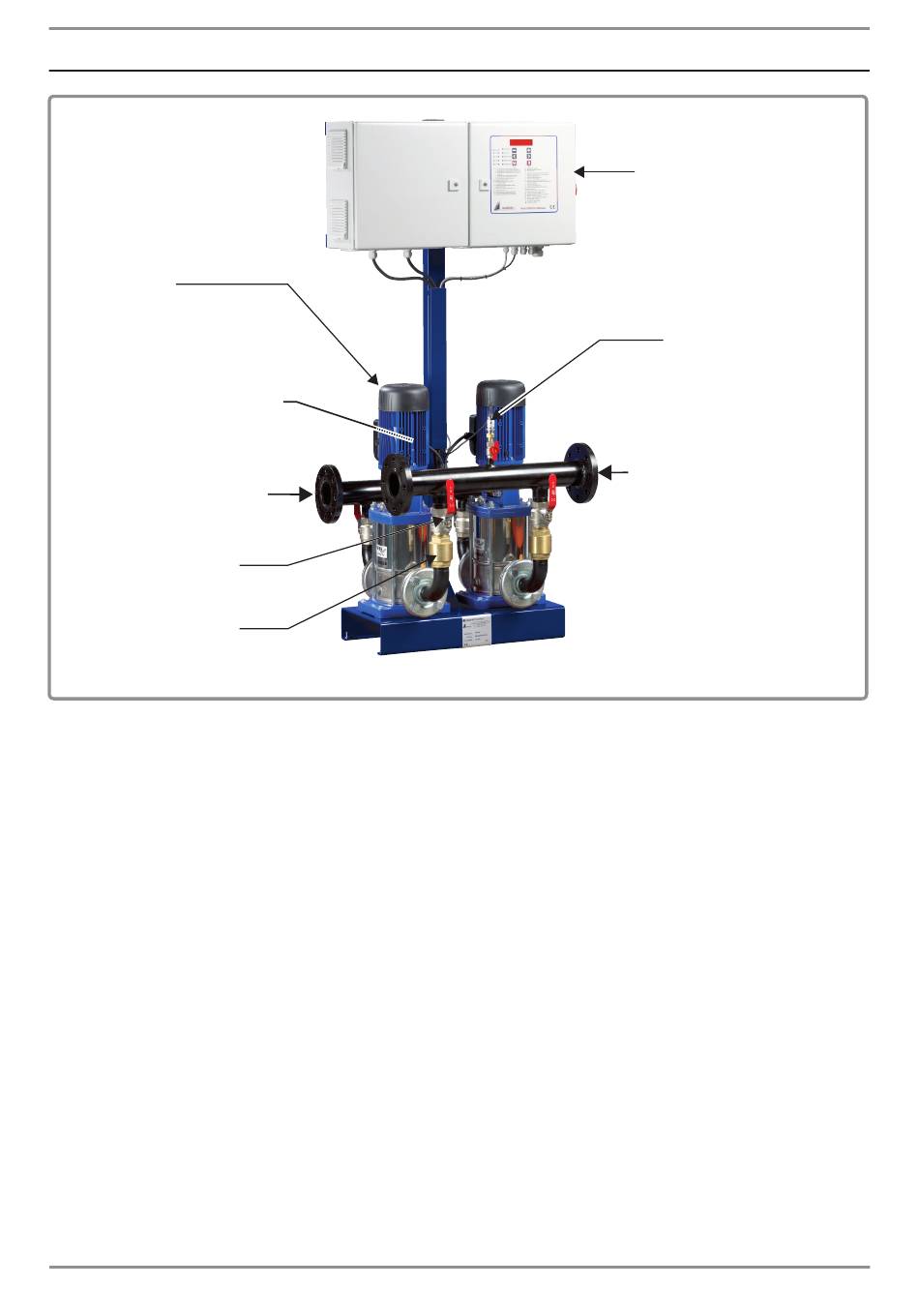

figure 2 - Surpresseur
DOC-15042-B
Armoires de commande
et de régulation
Capteur de pression
Collecteur de refoulement
Page 9 / 40
