MAG'XIPRESS - Installation, Utilisation et Entretien
2.5.3. Capteur de pression (raccordement)
Les composants sont raccordés comme suit :
Capteur de pression, signal 0-10 volts (raccordement direct sur la carte)
• Borne 16 : alimentation +, fil rouge ou brun.
• Borne 15 : alimentation -, fil noir ou vert.
• Borne 14 : signal, fil blanc.
12 / 40
Cavalier
(contact sec)

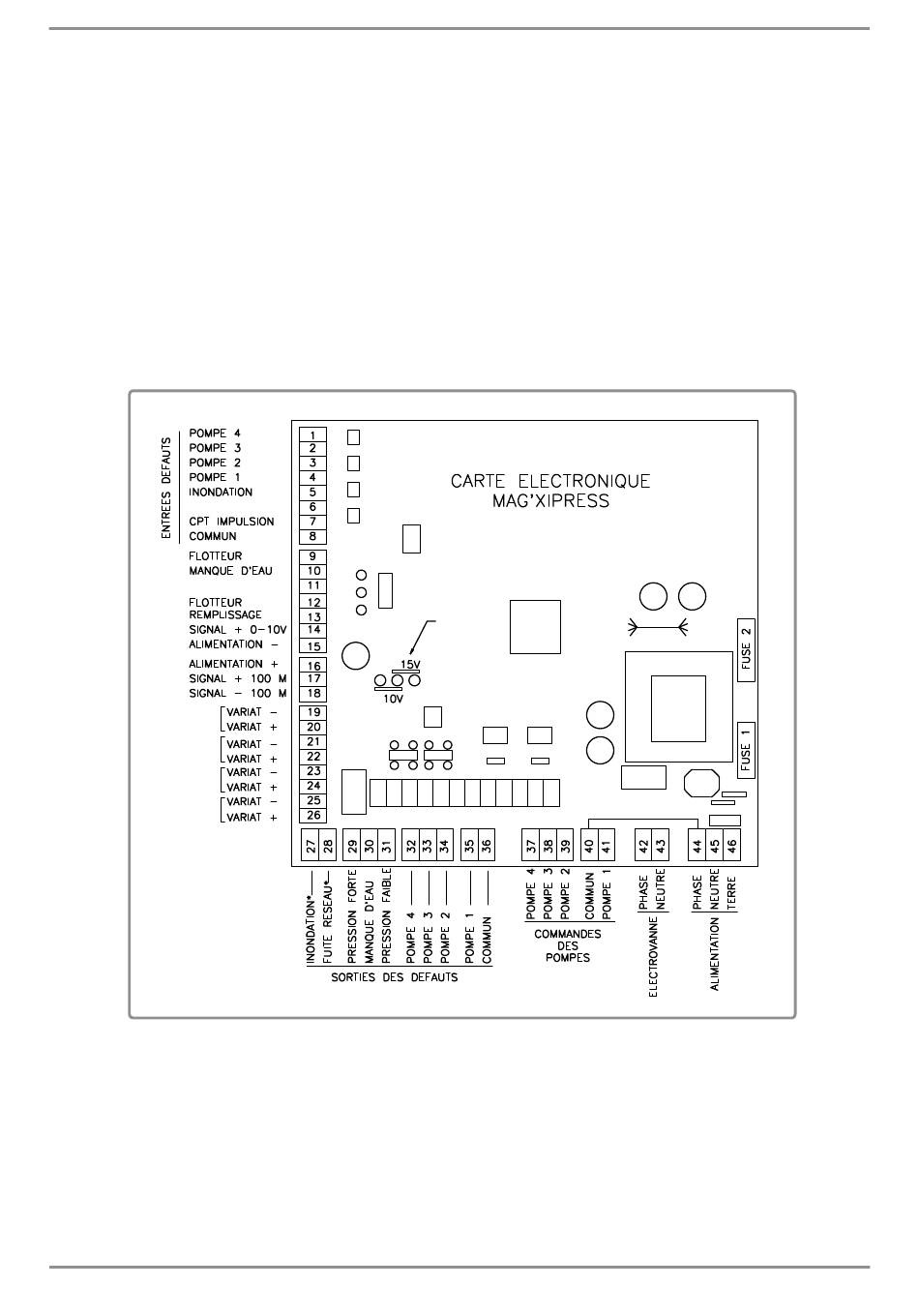

figure 4 - Position des cavaliers
DOC-15042-B
DOC MAG'XIPRESS.FR
