...4 CONFIGURATION
...4.6.2 Configuration des entrées analogiques

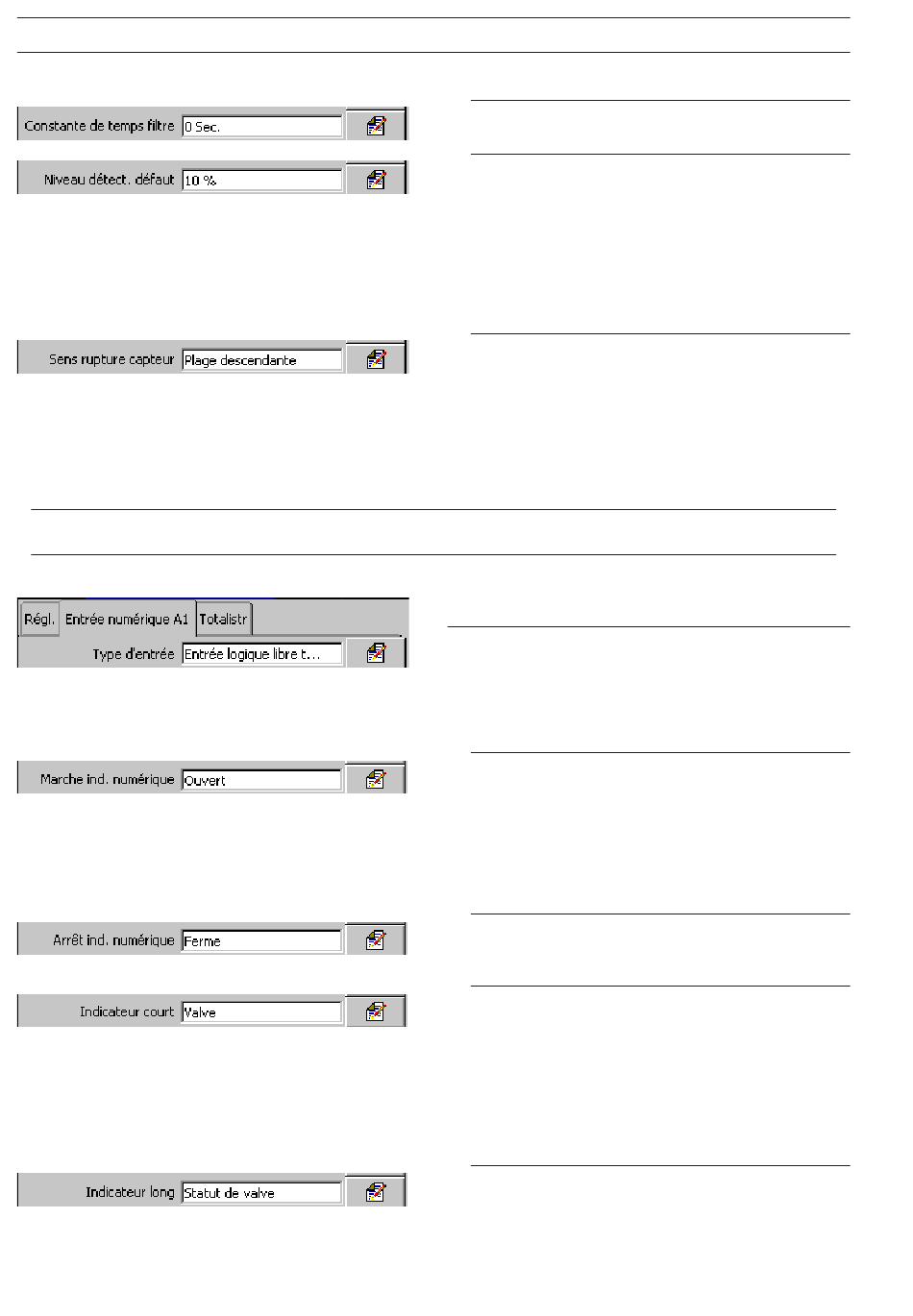

4.6.3 Configuration des entrées numériques
Remarque : L'onglet Entrée numérique s'affiche uniquement lorsque l'option ID Source de la voie d'enregistrement est
définie sur une source de signal numérique – voir Section 4.6.1.
•1 Lorsque ce paramètre est modifié, de nouveaux fichiers de données internes sont créés et les données non archivées sont
perdues.
78
Définissez la durée pendant laquelle la variable de procédé
doit être filtrée avant d'être échantillonnée (0 à 60 secondes).
Définissez un niveau de tolérance (entre 0 et 100% de la
plage d'unités de procédé) pour permettre l'écart du signal
d'entrée au-dessus ou au-dessous de la plage d'entrée
avant qu'un défaut d'entrée soit détecté.
– le réglage le niveau de détection de défaut à 10%
Exemple
sur une plage d'entrée de 50 à 250 bars provoque la
détection d'un « Défaut d'entrée analogique » au-dessous
de 30 bars et au-dessus de 270 bars.
En cas de défaut d'entrée, les voies d'enregistrement
peuvent être réglées pour piloter la plume vers la partie
haute, la partie basse ou dans la direction du défaut.
Plage ascendante – valeur de voie Haute Echelle.
Aucun
Plage descendante – valeur de voie Basse Echelle.
Remarque : Ce paramètre s'affiche uniquement si l'option
•1
Type d'entrée de l'onglet Ent analog. est définie sur Entrée
numérique sans tension. Si cette option est définie sur un
paramètre autre que Entrée numérique sans tension, la voie
d'entrée devient à nouveau une voie d'entrée analogique,
voir Section 4.6.2.
Entrez le nom de l'indicateur à afficher sur les indicateurs de
•1
voie lorsque le signal numérique est actif (6 caractères max.).
Remarque : Les identificateurs possédant de nombreuses
lettres majuscules ou des caractères de grande taille tels que
« W » ou « M » peuvent apparaître sous forme tronquée dans
certaines vues Opérateur. Dans ce cas, utilisez des
minuscules ou moins de caractères.
Entrez le nom de l'indicateur à afficher sur les indicateurs de
•1
voie lorsque le signal numérique est inactif (6 caractères
max.).
Entrez le nom de l'identificateur qui s'affichera sur les
indicateurs de voie et qui permettra d'identifier les voies dans
les fichiers d'archivage.
Remarque : Les identificateurs possédant de nombreuses
lettres majuscules ou des caractères de grande taille tels que
« W » ou « M » peuvent apparaître sous forme tronquée dans
certaines vues Opérateur. Dans ce cas, utilisez des
minuscules ou moins de caractères.
Entrez le nom de l'identificateur (20 caractères maximum) qui
s'affichera dans la vue Procédé et qui sera utilisé dans les fichiers
d'archivage.
– Piloté en direction du défaut.
