Montage de la hotte
1.

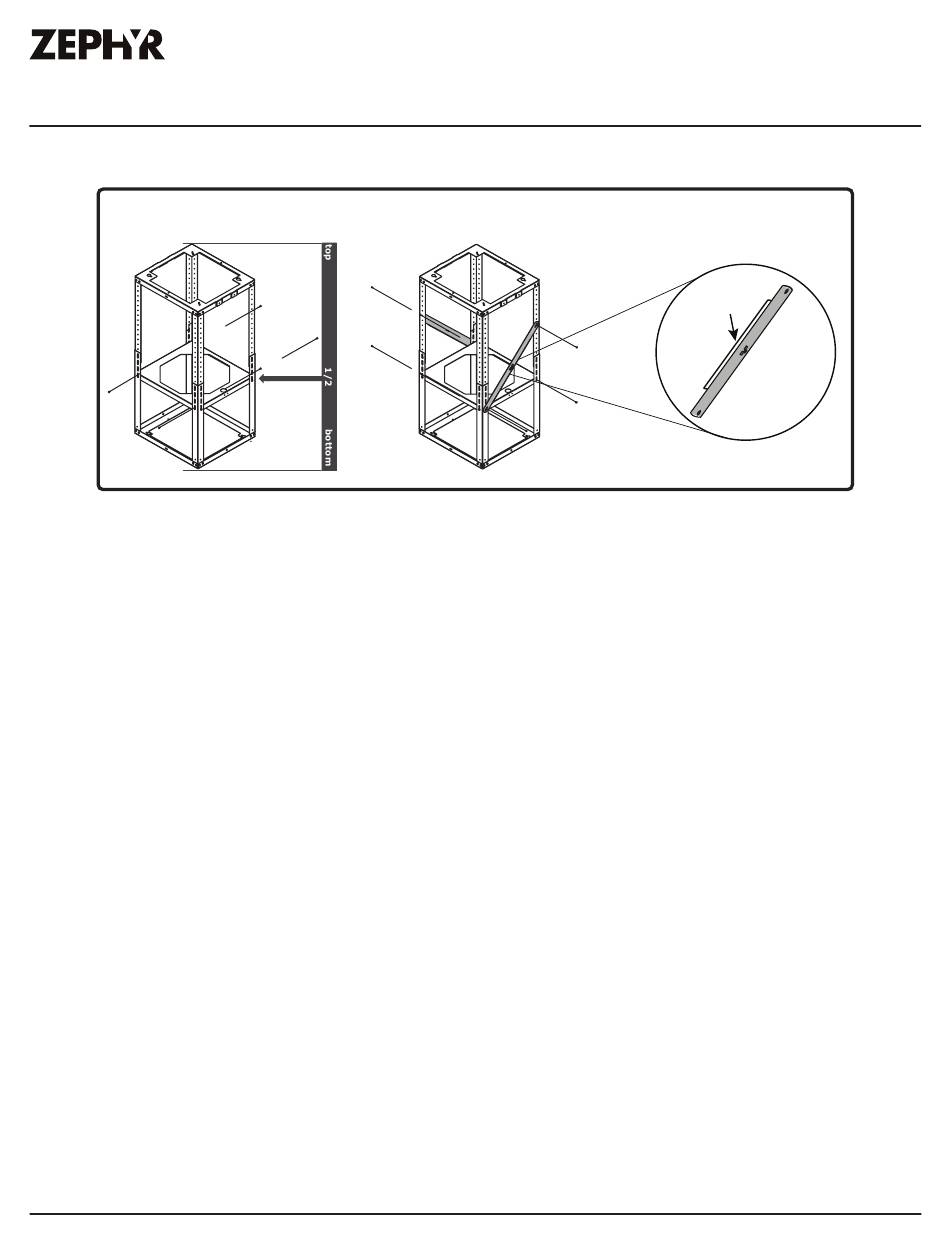

3. Fixez le support carré à l'intérieur de l'assemblage du cadre de support. Le placement du support
de support carré doit de préférence être aligné au milieu où les cadres supérieur et inférieur
se croisent (FIG. E1). Installez (8) vis M4 x 8 pour fixer le support carré sur le cadre. Montez les
supports de support diagonaux sur l'assemblage du cadre de support face à face dans une
formation croisée (FIG. E2). Les supports de support diagonaux ont un rebord sur le côté. Lors de
l'installation, montez les supports de support en diagonale avec le rebord orienté vers l'intérieur de
l'unité (FIG. E3). Installez (4) vis M4 x 8 pour fixer les supports de support diagonaux sur le cadre.
4. Soulever l'assemblage du cadre de support jusqu'au plafond en s'assurant que le mot « avant »
sur le cadre de support supérieur fait face à l'avant de la hotte où les commandes seront situées
(FIG. D). Les trous de serrure sur le cadre de support supérieur doivent couvrir les vis à bois
précédemment installées dans le plafond. Faites glisser le cadre de support vers l'extrémité étroite
des trous de serrure pour verrouiller le cadre en place. Installez les (4) dernières vis à bois M6 x 2
po avec rondelles dans les quatre trous restants du cadre de support supérieur pour le fixer au
plafond. (2) vis à bois M6 x 2 po avec rondelles sont installées sur les coins et les (2) autres vis à
bois M6 x 2 po sont installées sur les côtés longs avant et arrière du support (FIG. D). Serrez toutes
les vis.
Titan Island Guide d'utilisation, d'entretien et d'installation
Instructions d'installation
2.
FIG. E
3. 3.
