Fournaise Guardian alimentée aux gaz de pétrole liquéfiés ou au gaz naturel
Instructions d'installation
du dispositif de déviation
d'air Instructions
(Doit être commandé séparément)
(L'aspect de la sortie de la fournaise peut
varier d'un modèle à un autre.)
1. Des déflecteurs d'air peuvent être installés dans la sortie
de la fournaise pour orienter l'air chaud tandis qu'il sort
de la fournaise. Parmi les options d'installation, on trouve
l'installation des déflecteurs de manière à largement
distribuer l'air dans deux voies de 45 degrés ou de
concentrer le débit d'air dans une seule direction de
45 degrés. Consulter la Figure 2.
2. La forme des déflecteurs d'air peut devoir être formée
manuellement avant l'installation. Faire des coudes
de 90 degrés en utilisant les perforations prévues. Le
dériveur devrait alors avoir la forme représentée sur la
Figure. 1.
3. Les onglets de déviation de l'air de chaque moitié
s'inséreront dans la sortie de l'unité de sortie d'air, entre
l'intérieur et la sortie du boîtier de l'unité de sortie d'air. Si
les languettes crantées ne s'insèrent pas dans la sortie
de l'unité de sortie d'air, desserrer (ne pas retirer) les
vis de l'unité de sortie d'air. En agissant de la sorte, un
espace sera fourni dans lequel il sera possible d'insérer
les onglets. Resserrer les vis après l'installation.

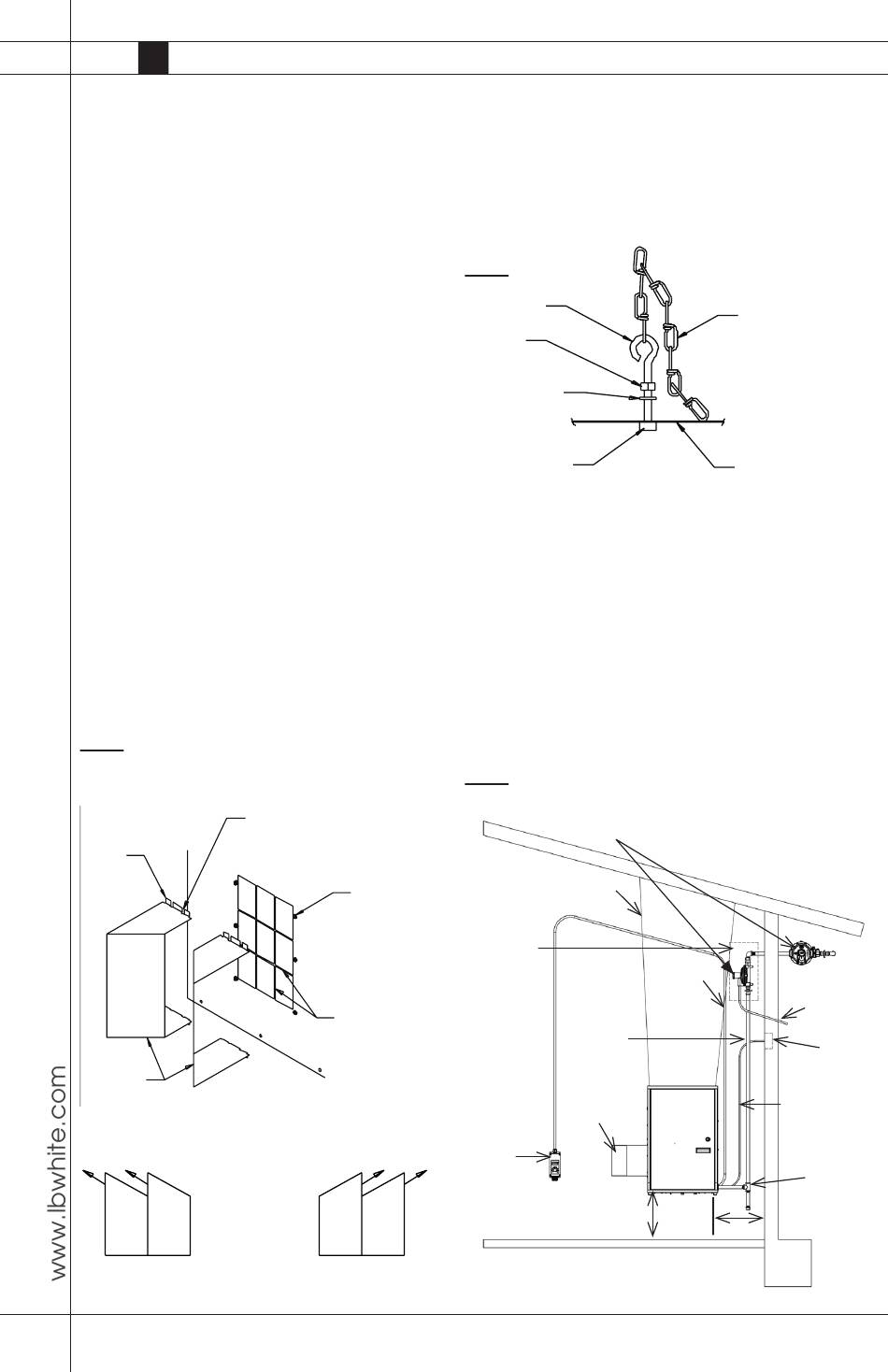

FIG. 1
(Installation standard permettant deux sens de circulation
d'air.)
PATTES
MOITIÉS
DU DÉFLECTEUR
Différentes installations du dispositif de déviation d'air
Manuel du propriétaire • Guardian
ENCOCHES DANS LES
PATTES DE MONTAGE
VIS DE
SORTIE
MONTAGE OPTIONNEL
PROTECTION
DE SORTIE
FORMÉE
Kit de suspension
(Doit être commandé séparément)
1. Assembler les boulons à œil et la chaine selon la Figure 2.
Bien serrer la quincaillerie.
FIG. 2
BOULON
À ŒIL
ÉCROU
RONDELLE
PLATE
ÉCROU À CAGE
2. S'assurer que la fournaise est solidement fixée et qu'elle est
de niveau. (Vérifier la longueur et la largeur.)
3. Consulter la Figure 3 pour voir une installation intérieure type.
Dans un bâtiment de confinement des animaux, il faut s'assu-
rer que la fournaise est éloignée de l'élevage en sorte que le
bétail ne puisse en aucune façon se heurter à la fournaise, la
décrocher de son support, ou l'endommager la fournaise ainsi
que sa conduite d'alimentation en gaz. S'assurer de respecter
toutes les distances de sécurité minimales entre la fournaise
et les matériaux combustibles comme indiqué dans la section
des spécifications du présent manuel du propriétaire et de la
fournaise même.
FIG. 3
L'EVENT DU RÉGULATEUR DEVRA ÊTRE ORI-
ENTÉVERS LE BAS ET LE RÉGULATEUR DEVRA
ÊTRE VENTILE VERS L'EXTÉRIEUR
CHAÎNE OU CÂBLE
EMPLACEMENT DE
DU RÉGULATEUR
À L'INTÉRIEUR
TUYAU DE
GAZ
INVERSEUR
D'AIR
CÂBLE DU
THERMOSTAT
CHAÎNE
HAUT DU
BOÎTIER
CÂBLE
CONDUITE
DU
D'ÉVENT
THERMOSTAT
PRISE MURALE
CÂBLE
D'ALIMENTATION
CHAUDIÈRE
PIÈGE
À SÉDIMENTS
1 PIED
1 PIED
