Calefactor a gas natural o PL Guardian 2.0
Encendedor y sensor de
llama (HSI-Modelos AW)
1. Generalmente, el reemplazo del encendedor y el sensor
de llama consiste en cortar el tubo retráctil para exponer el
conector y quitar su tornillo de montajo.
2. Es necesario reemplazar los tubos termorretráctiles
(574311) después del servicio para asegurar una conexión
libre de corrosión.
3. Consulte la figura 17 para ver los tornillos de montaje
específicos que debe quitar.
Encendedor de superficie caliente (HSI)
Pruebas
• El encendedor debe estar frío para realizar la siguiente
prueba.
• Retire los cables de los terminales de control de encendido
"HSI" y realice una verificación de ohmios a través de los
cables.
• Esto verifica la integridad del circuito del encendedor y su
cableado y conexiones asociados.
• Las lecturas de ohmios variarán un poco, pero generalmen-
te estarán en el rango de 50 a 55 ohmios.
Para reemplazar el encendedor:
• Desconecte el conector macho del encendedor del conector
hembra del mazo de cables.
• Retire el tornillo de montaje del encendedor (A).
Sensor de llama
1. Quite el tornillo del sensor (B) de su soporte de montaje.
Consulte la Fig. 17. Limpie la varilla del sensor con lana de
acero o tela de esmeril. Frote vigorosamente para eliminar
la acumulación de polvo, suciedad y óxido.
2. Verifique la base aislante del sensor para detectar grietas.
Si encuentra grietas, reemplace el sensor.

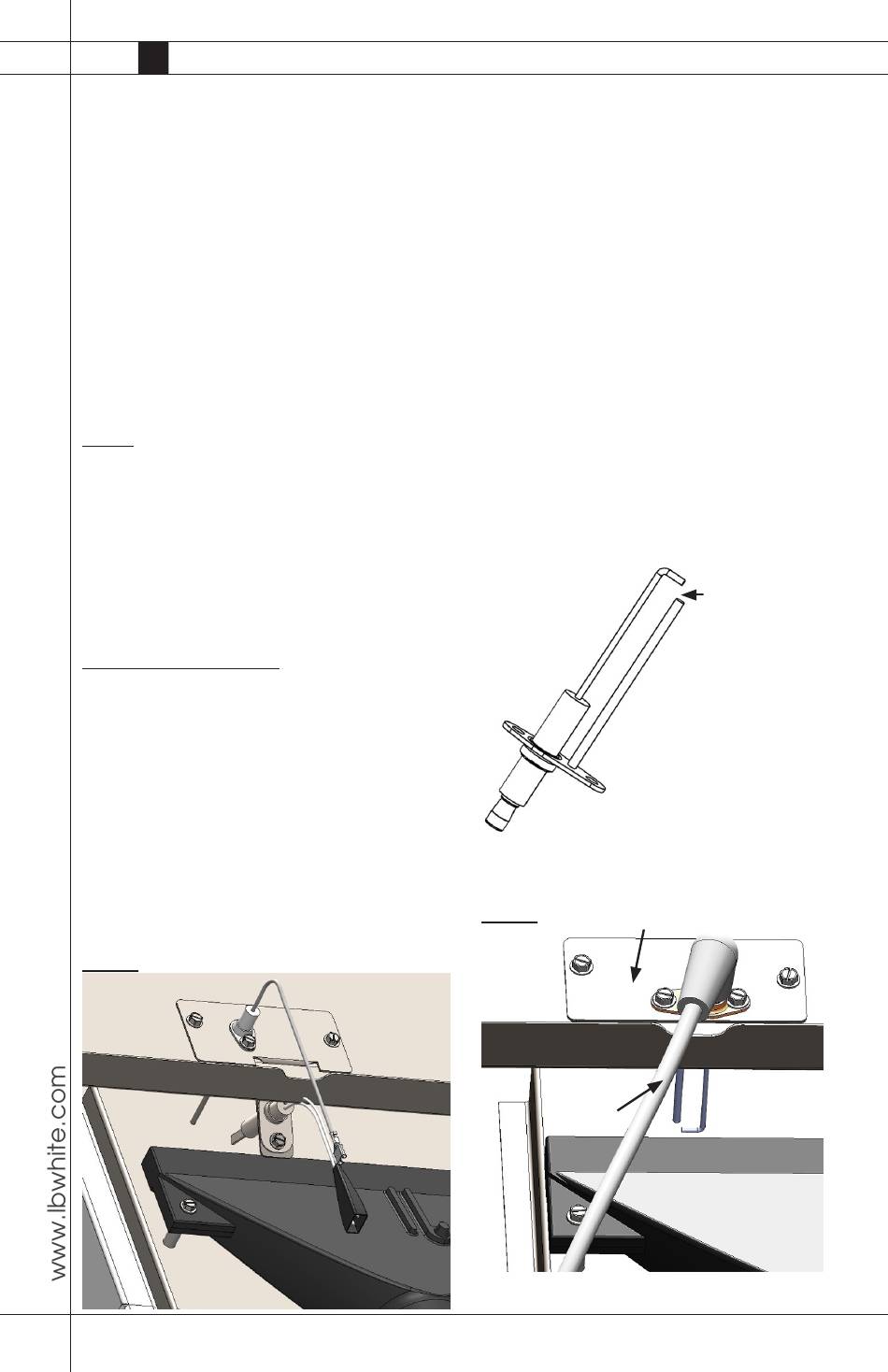

FIG. 17
Manual del usuario • Guardian 2.0
B
A
Encendedor y sensor de
llama (Spark - Modelos
AD)
Consulte la Fig. 18 para obtener información sobre el servicio
del encendedor / sensor de llama.
• El encendedor/sensor de llama puede necesitar limpieza
debido a acumulaciones de polvo y suciedad durante un
período de tiempo, lo que afectará su capacidad de encen-
der gas combustible y detectar la llama del quemador. Para
limpiar, debe quitarse el encendedor/sensor.
-- Si la chispa parece débil, frote el electrodo del encendedor
con tela de lija o virulana para quitar cualquier acumulación.
-- Si la chispa parece fuerte pero se interrumpe el ciclo, frote
la varilla del sensor con tela de lija o virulana para quitar
cualquier acumulación.
• Asegúrese de que la separación del encendedor sea de
1/8 – 3/16 pulg. y de que la punta del encendedor esté po-
sicionada sobre el puerto del quemador según la ilustración
siguiente.
SOPORTE DE MONTAJE
FIG. 18
DEL ENCENDEDOR
CABLE DE
ENCENDIDO
1/8-3/16 pulgadas
(3,18-4,78 mm)
