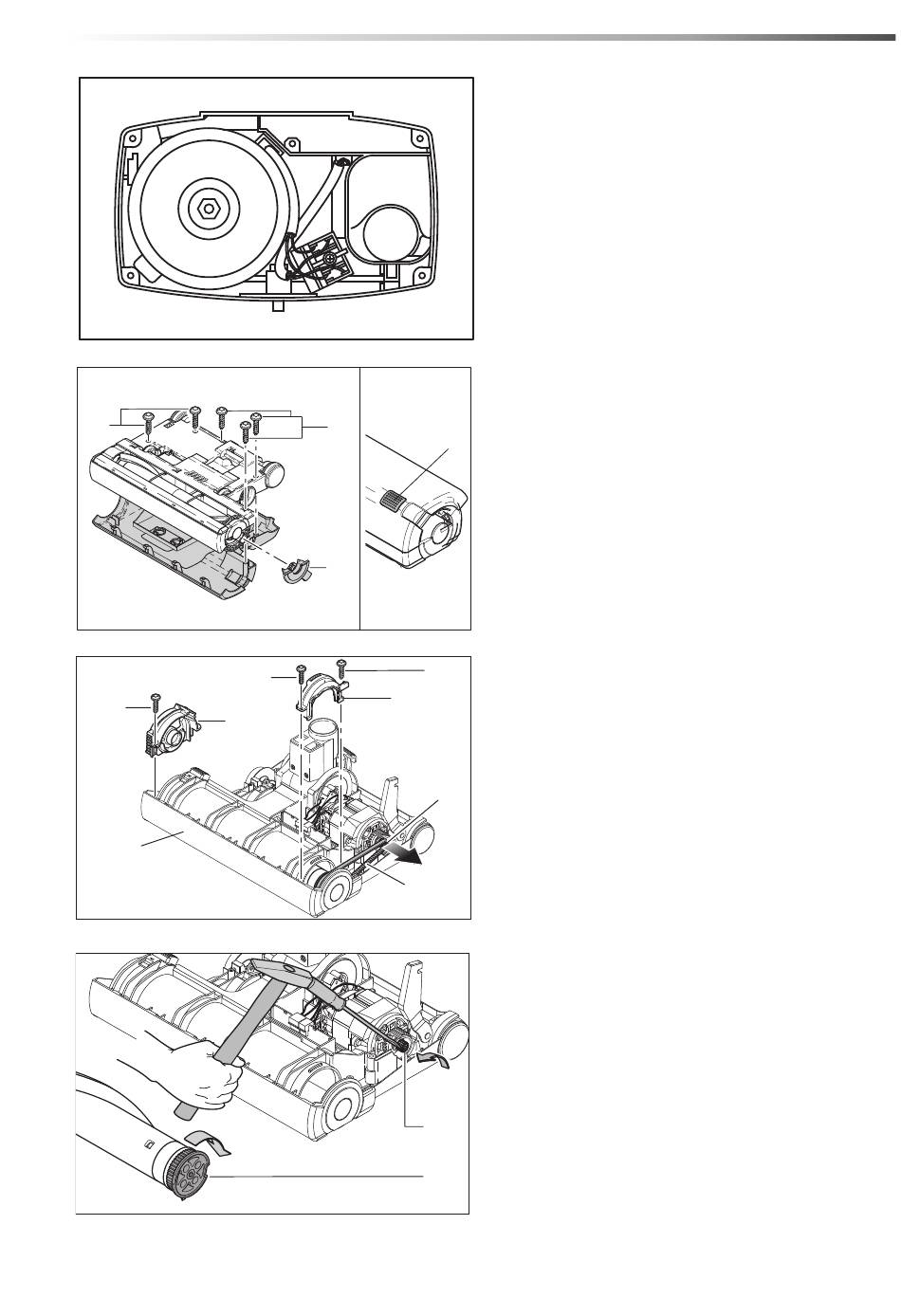

Reemplazo del motor de aspiración
Primero suelte los dos cables negros del bloque de
conexiones. Cuando lo reemplace, asegúrese de que
el soporte del motor esté colocado completamente
sobre la cubierta del motor. Luego la cubierta del
motor debe colocarse firmemente sobre el motor de
aspiración y el motor, con su cubierta y soporte
asentados firmemente en la posición tal como se
indica en el alojamiento del motor de aspiración.
Si el motor se asienta adecuadamente no se puede
dar vuelta. Sustituya el sello de motor.

Cambio del rodillo de cepillo

27
Presione el botón (32), retire la placa lateral (26) y los
32
cuatro (VS14) o cinco (VS18) tornillos (27) que están
debajo del chasis. Así se puede levantar la cubierta y
el botón (32).
Retire la correa (29) de la polea del motor (30),
26
y luego la defensa (41).
Retire los tres tornillos (27) de los pedestales del
cepillo (42 y 43). Levante los pedestales y sustituya el
rodillo del cepillo.
27
43
30
29
Remoción de la polea del rodillo

de cepillo

Mantenga el rodillo en una mano y gire la polea
(31) de izquierda a derecha.
Para sacar la polea del motor (30) inserte el
destornillador en un surco y dé un golpe suave
30
de izquierda a derecha. De este modo se puede
sacar la polea aflojada.
31
86359530 VERSAMATIC 14 & 18
Mantenimiento
