4.3 Montage/démontage des capuchons d'obturation optionnels pour la
commande manuelle auxiliaire
Les fonctions de base de la commande manuelle auxiliaire peuvent être modifiées en montant les capu­
chons d'obturation :
– Les capuchons d'obturation avec code d'identification N empêchent l'engagement de la commande
manuelle auxiliaire. L'actionnement de la commande auxiliaire peut uniquement être utilisé en
mode monostable.
– Les capuchons d'obturation avec code d'identification V sécurise la commande manuelle auxiliaire
contre tout actionnement non souhaité.
– Les capuchons d'obturation avec code d'identification Y empêchent l'actionnement monostable de
la commande manuelle auxiliaire. L'actionnement de la commande auxiliaire peut uniquement être
utilisé en mode bistable et sans outils.
Accessoires è www.festo.com/catalogue
Montage
– Montage des capuchons d'obturation VMPA-HB...-B è Instructions de montage
VMPA-HB...-B
– Montage du capuchon d'obturation VAMC-L1-CD è Instructions de montage
VAMC-L1-CD
1. Ramener la commande manuelle auxiliaire bistable en position initiale è Tab. 4.3, Tab. 4.4.
2. Aligner le capuchon d'obturation avec les crochets à déclic sur les évidements de la CMA.
3. Appuyer le capuchon d'obturation sur la CMA jusqu'à ce que le capuchon s'encliquète.
1
Capuchons d'obturation

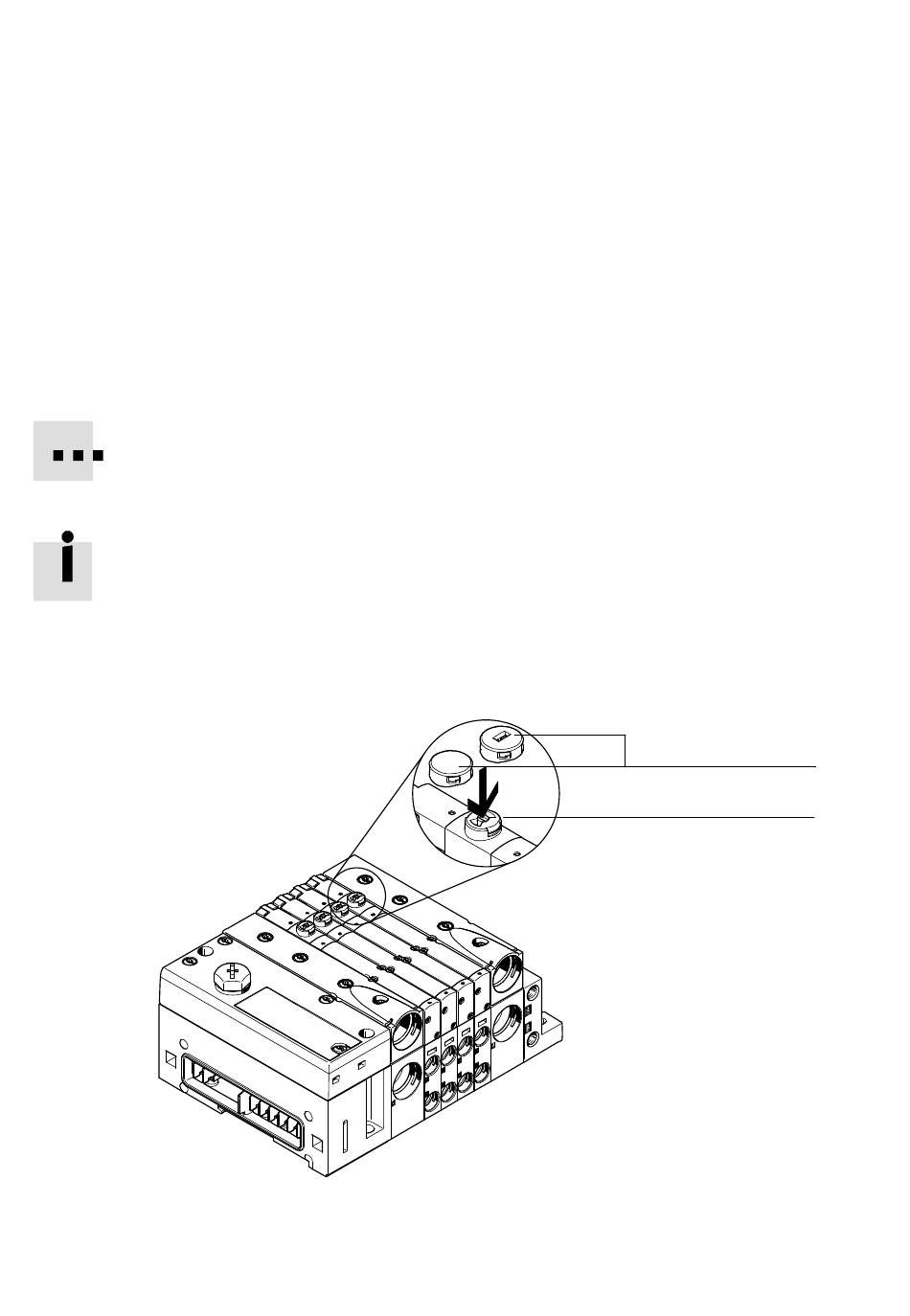

Fig. 4.1 Montage des capuchons d'obturation
66
2
Commande manuelle auxiliaire
