4 Mise en service
Actionnement bistable de la commande manuelle auxiliaire (rappel : manuel)

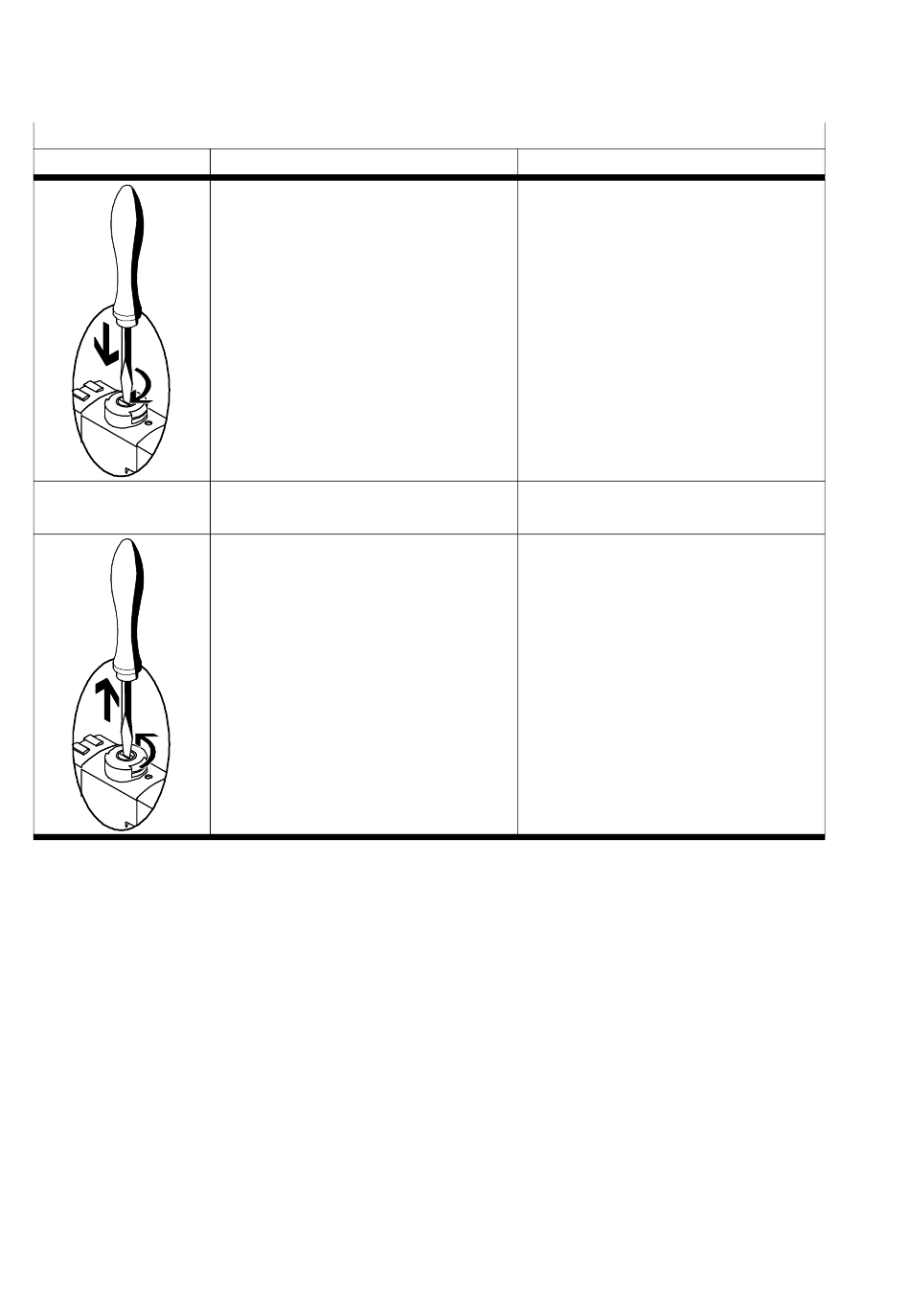

Tab. 4.3 Actionnement bistable de la commande manuelle auxiliaire sans capuchon d'obturation
64
Commande
1. Appuyer sur le poussoir de la
commande manuelle auxiliaire
avec un tournevis (largeur max.
3 mm) jusqu'à ce que le distri­
buteur commute.
2. Faire tourner le poussoir d'un
quart de tour dans le sens horaire.
3. Déposer le tournevis.
4. Faire tourner le poussoir à l'aide
d'un tournevis d'un quart de tour
dans le sens antihoraire.
5. Déposer le tournevis.
Réaction des distributeurs
Le pilote commute et commande le
distributeur de puissance dans la
position de commutation.
Le distributeur pilote reste en po­
sition de commutation.
La force du ressort appuie le poussoir
de la commande manuelle auxiliaire
en le ramenant en position de repos.
Le distributeur pilote et le distri­
buteur de puissance monostable
reviennent en position de repos (pas
pour les distributeurs à commande
par impulsions, code d'iden­
tification J).
