Installer la Carte Mère

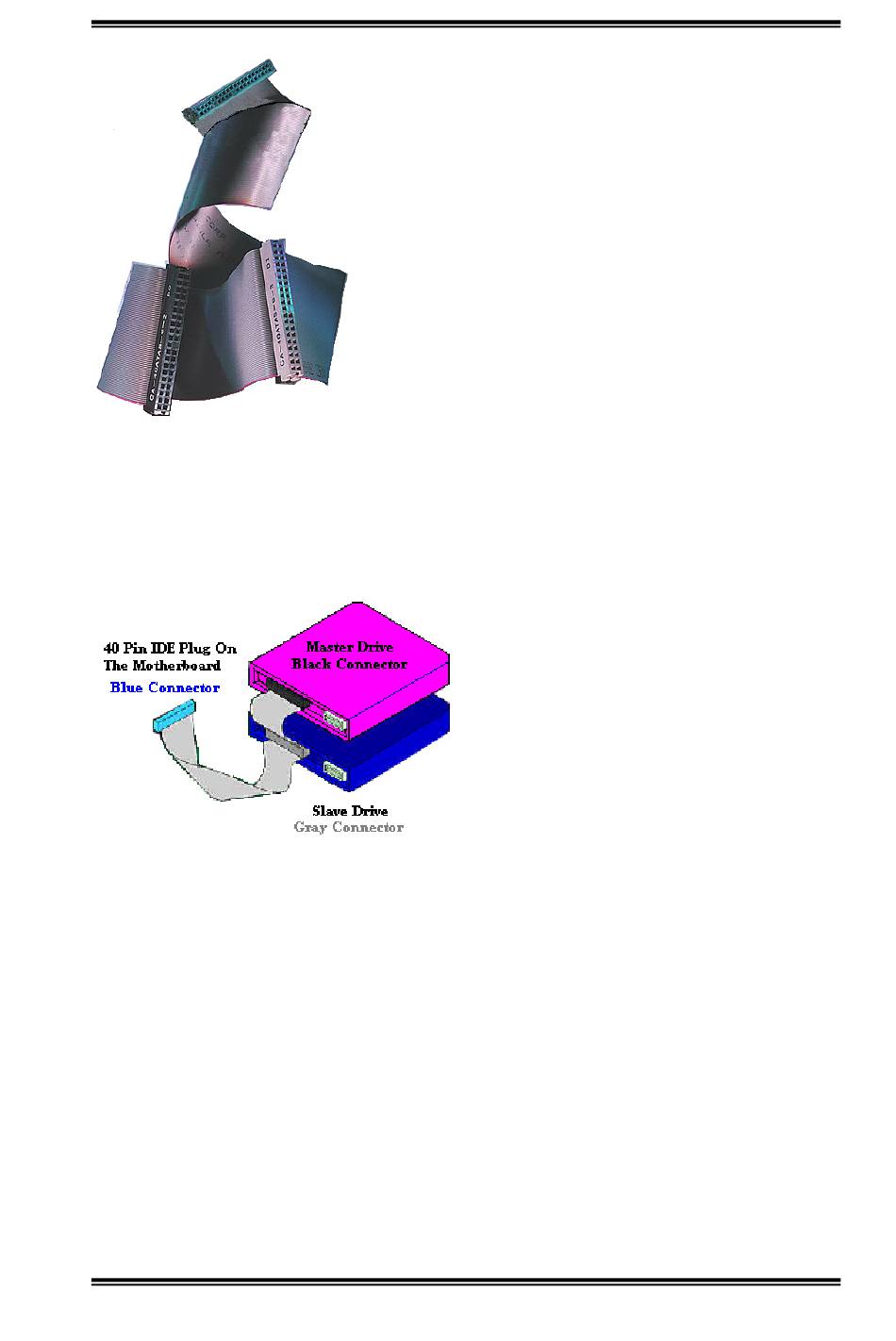

Figure 2-9. Photo d'une
nappe Ultra ATA/66
connecté sur votre carte mère, où votre système ne marchera pas.
Figure 2-10. Comment connectez la
nappe Ultra ATA/66 sur votre carte mère
Insérez le connecteur BLEU dans le connecteur IDE1/IDE2 de votre carte mère.
% Insérez le connecteur NOIR dans le connecteur de votre disque Maître. Insérez le
connecteur GRIS dans le connecteur de votre périphérique Esclave. (deuxième disque
dur, CD-ROM, etc....)
Quatre conditions sont nécessaires pour faire fonctionner
l'Ultra ATA/66 :
*Le disque dur doit supporter l'Ultra ATA/66.
*La carte mère et son bios (ou carte contrôleur
additionnelle) doivent supporter l'Ultra ATA/66.
*Le système d'exploitation doit supporter le Direct
Memory Access (DMA) ; Microsoft Windows 98 et
Windows 95b (OSR2) supporte le DMA.
*La nappe doit être de 80 fils conducteurs ; sa longueur ne
devrait pas excéder 18 inches. Si ces quatre conditions
sont remplies, vous pouvez alors bénéficier de l'Ultra
ATA/66 sur votre système.
Comment installer la nappe Ultra ATA/66 :
% Le connecteur BLEU doit impérativement être
% Chaque connecteur présent sur votre
nappe Ultra ATA/66 possède un détrompeur
(un renflement de plastique au milieu du
connecteur) pour vous indiquer l'orientation
de la connexion à effectuer. De même, un
détrompeur est également présent sur les
connecteurs de la carte mère (encoche) pour
vous assurer que le pin #1 va sur le pin #1.
% La ligne rouge sur votre nappe doit être
alignée sur le pin #1. Sur votre disque dur, la
ligne rouge en général se trouvera à côté du
connecteur d'alimentation du
