Construction Et Fonctionnement - oventrop Regufloor HX Mode D'emploi

Température
V
max
de départ
30° C 220 l
35° C 150 l
40° C 115 l
45° C 90 l
50° C 80 l
55° C 60 l
Fluides compatibles: Fluides non-agressifs (par ex.
eau et mélanges eau-glycol adéquats selon VDI 2035).
Ne convient pas à la vapeur, ni aux fluides huileux et
agressifs.
DANGER
Il convient d'assurer par des mesures appropriées
(par ex. soupapes de sécurité) que les pressions
de service max. ainsi que les températures de
service max. et min. ne soient pas dépassées, ni
vers le haut ni vers le bas.
4.2 Encombrements/Cotes de raccordement
303
403

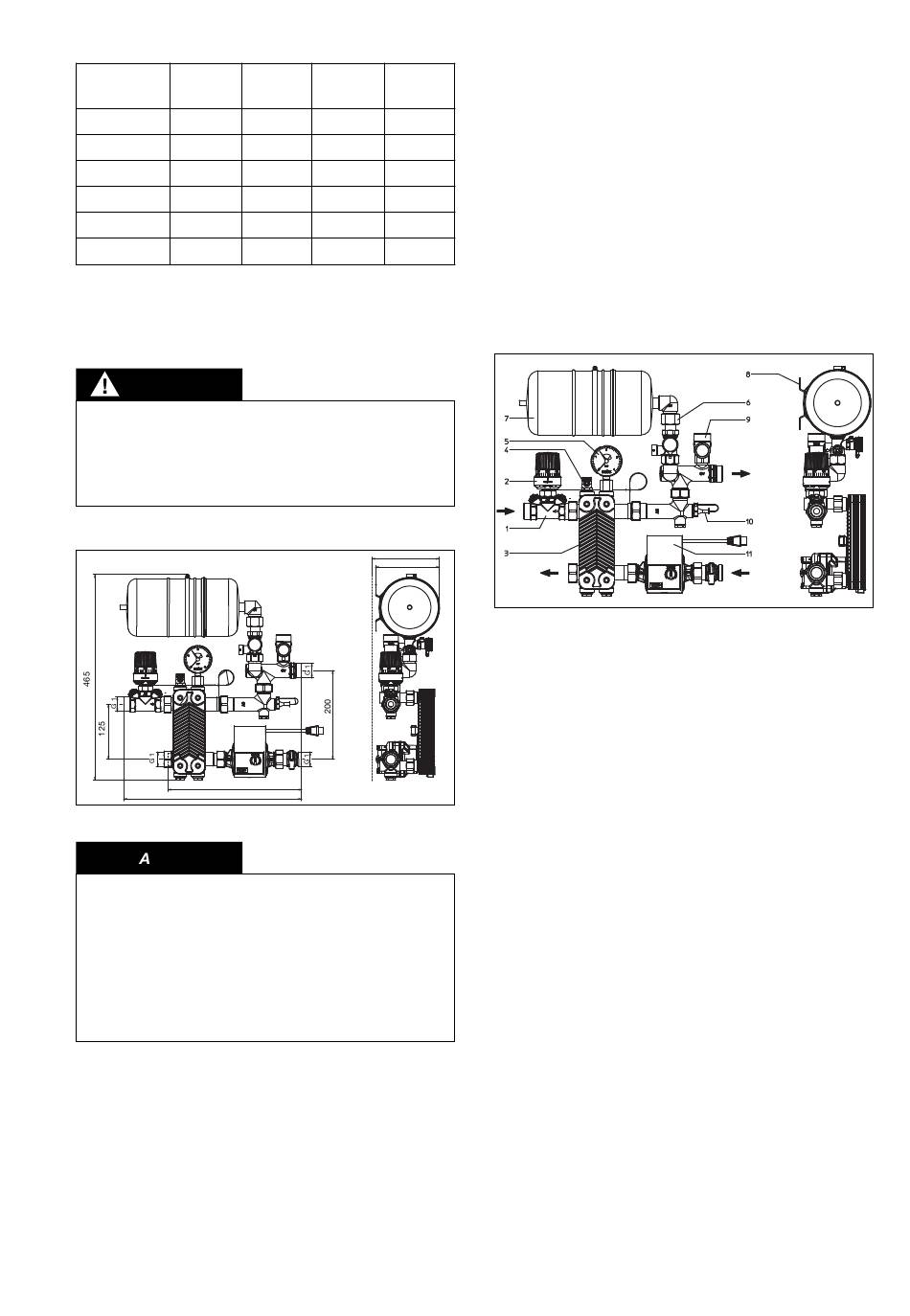

Fig. 4.1 Encombrements
VIS
La profondeur de l'ensemble de réglage dans le
coffret s'élève à environ 160 mm de la génératrice
frontale du vase d'expansion à la paroi arrière du
coffret (les rails de fixation doivent être pris en
compte), voir fig. 4.1.
Cette profondeur doit être prise en considération
lors du montage du coffret (le cadre est à adapter
en conséquence).
17 x 2 16 x 2 14 x 2
1655 m 1945 m 2800 m
1130 m 1325 m 1905 m
865 m 1015 m 1460 m
675 m 795 m 1145 m
600 m 705 m 1015 m
450 m 530 m 760 m
˜ 160
145

5 Construction et fonctionnement

5.1 Vue d'ensemble et description du fonctionnement
1. «Hycocon HTZ»
2. Régulateur de température
3. Echangeur de chaleur
4. Robinet de vidange et de purge
5. Manomètre
6. «Expa-Con» Robinet à chape plombable
7. Vase d'expansion à membrane
8. Fixation vase d'expansion à membrane
9. Soupape de sécurité à membrane
10. Douille plongeuse
12. Circulateur
Fig. 5.1 Vue d'ensemble «Regufloor HX»
L'ensemble de réglage «Regufloor HX» est utilisé pour
le maintien d'une température de départ constante
dans des installations de surfaces chauffantes et pour
la séparation du système de chauffage (circuit pri-
maire) du circuit de surface chauffante (circuit secon-
daire) à l'aide de l'échangeur de chaleur.
Le «Regufloor HX» permet également le raccordement
de circuits de surface chauffante avec tubes non étan-
ches à la diffusion d'oxygène qui peuvent par ex. se
rencontrer dans des installations existantes. La sé-
paration des circuits évite la pénétration des boues
de corrosion et d'entartage, en provenance du circuit
primaire, dans le circuit secondaire. Le service de cir-
cuits de surface chauffante sur le côté secondaire
avec des mélanges eau-glycol est également possible,
par ex.: installations de surfaces chauffantes exté-
rieures.
Le robinet de régulation, côté primaire, sert au réglage
de la température de départ. La température est dé-
tectée par la sonde plongeuse sur le côté secondaire.
Le bouton du module de réglage du circulateur sert
aux réglages suivants:
– Pression différentielle variable (p-v)
– Pression différentielle constante (p-c)
Une routine de purge peut également être réglée à
l'aide du bouton.
15
