Composants requis pour installer le support d'expédition avec chemin de câbles

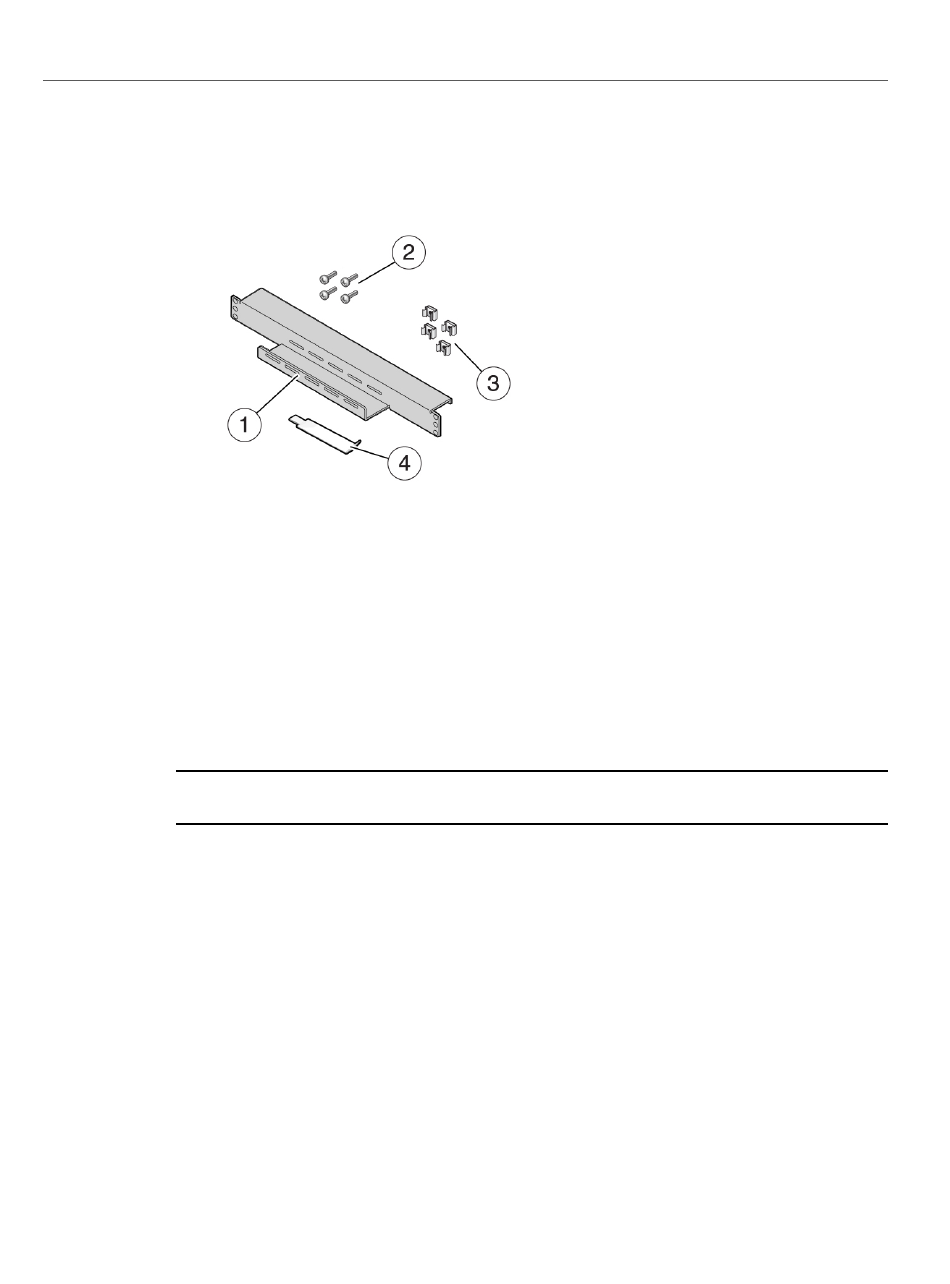

FIGURE 24
Légende du schéma
1
Support d'expédition avec chemin de câbles
2
Quatre vis M6 de 16 mm
3
Quatre écrous à cage
4
Outil d'insertion des écrous à cage
Pour les racks configurés avec des rails RETMA à trous carrés, installez les
2.
quatre écrous à cage comme suit.
Cette étape n'est pas nécessaire pour les racks configurés avec des rails RETMA
Remarque -
filetés.
A l'aide du modèle d'alignement en rack de votre équipement ou de toute
a.
autre documentation appropriée, localisez le premier et le troisième trou
de rail sous le panneau arrière du serveur, sur les côtés gauche et droit du
châssis. [1]
b. Prenez un écrou à cage et fixez le rebord inférieur de l'écrou à cage dans
l'un des trous du rail.
c. Insérez l'extrémité de l'outil d'insertion des écrous à cage à travers le trou
de rail et fixez le rebord supérieur de l'écrou à cage. [2]
d. A l'aide de l'outil d'insertion, tirez l'écrou à cage par le trou jusqu'à ce que le
rebord supérieur s'enclenche.
Installation du support d'expédition avec chemin de câbles
