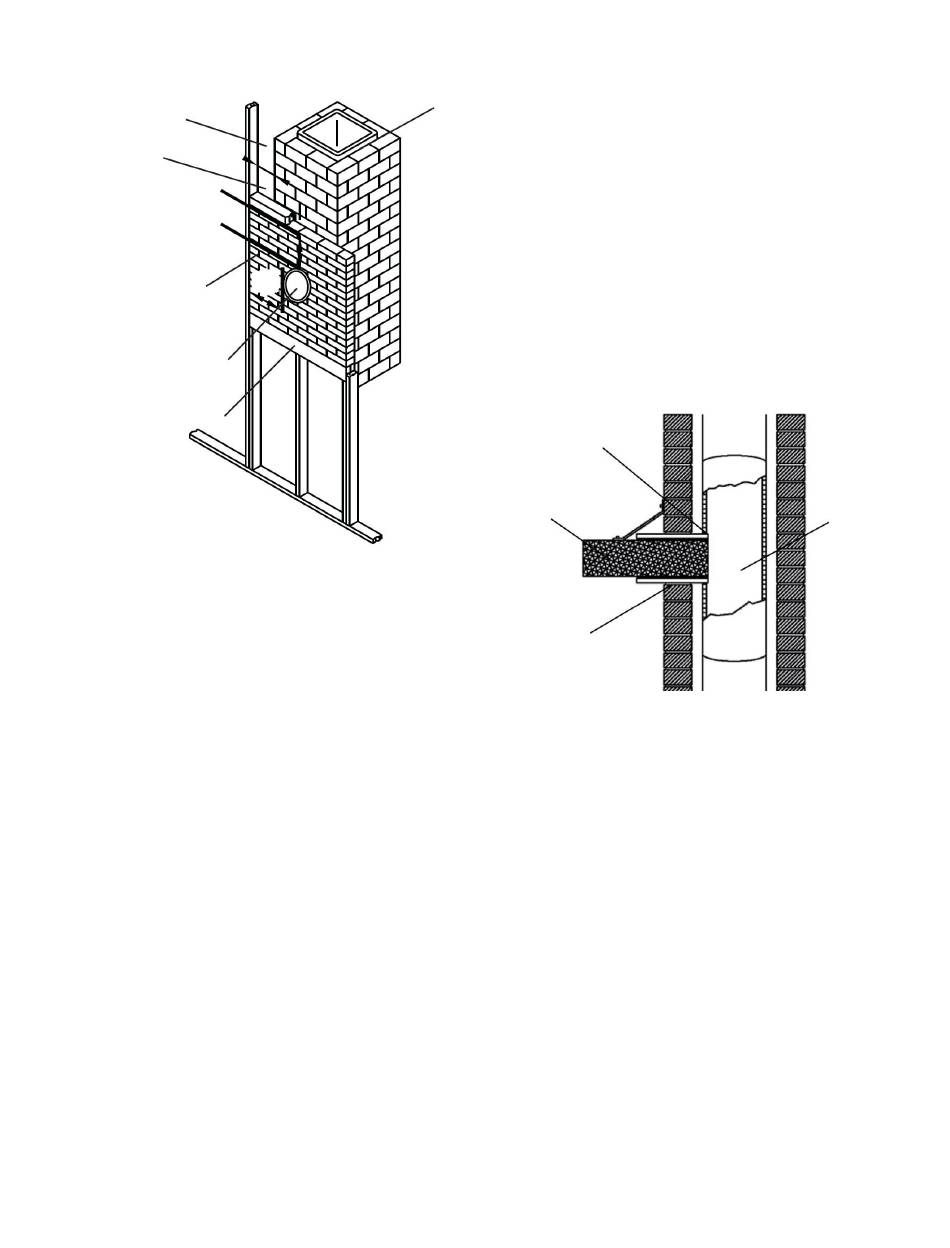

Fig. 7
2 po de dégagement
entre le colombage de
bois et la cheminée
Linteau
12 po
30 cm
Construction du coupe-feu
mural : 12 po de briques
entre la gaine du tuyau de
raccordement et le mur
combustible
Gaine du tuyau de raccorde-
ment : tuiles d'argile réfrac-
taire de 5/8 po ou l'équivalent
Support de renfort
Au Canada
Au Canada, la norme est établie par l'Association
canadienne de normalisation (ACNOR/CSA). L'instal-
lation doit être conforme à la norme CAN/CSA-B365
(Code d'installation des appareils à combustibles
solides et du matériel connexe). Avant de commen-
cer, consulter l'inspecteur local du code du bâtiment.
Méthode commune
Cette méthode exige le retrait de tous matériaux
combustibles situés à moins de 18 po (457 mm)
autour
de
l'emplacement
raccordement
de
cheminée.
cylindrique de 6 po (15 cm), l'ouverture carrée doit
avoir au moins 43 po x 43 po (109 cm x 109 cm).
IMPORTANT : Le coupe-feu mural doit être installé à
au moins 25 po (63,5 cm) du plafond, pour maintenir
un dégagement adéquat aux matériaux combustibles.
L'espace dégagé de tous matériaux combustibles doit
rester vide. Des panneaux en tôle peuvent être
utilisés pour couvrir cette surface. Cependant,
lorsqu'une tôle est installée des deux côtés du mur,
chaque tôle doit être installée sur des espaceurs non-
combustibles à au moins 1 po (25 cm) du mur. Si une
seule tôle est utilisée, elle peut être installée à même
le mur.
Voir les sections 5.3.1 et 5.3.2 de la norme
CAN/CSA-B365-M91.
Consultez votre inspecteur local du code du bâtiment,
votre détaillant Jøtul, la norme NFPA 211 (É.-U.) ou
CAN/CSA-B635 (Canada), pour d'autres méthodes
d'installation approuvées pour les coupe-feu muraux.
8
Gaine de
cheminée
12 po
30 cm
prévu
du
tuyau
de
Avec
une
gaine
3.0 Raccordement à la cheminée
Cheminée en maçonnerie
Si vous installez le poêle Jøtul F3 dans une cheminée
en maçonnerie, en utilisant un coupe-feu (ouverture
traversant la paroi de la cheminée jusqu'au conduit de
cheminée), le coupe-feu doit être doublé d'une gaine
en métal ou en tuiles de céramique, et être solidement
cimenté en place.
Le tuyau de raccordement (tuyau de poêle) doit glisser
complètement à l'intérieur du coupe-feu jusqu'à la
surface interne de la gaine de cheminée. Il peut être
nécessaire d'utiliser un manchon d'emboîtement
(«thimble sleeve») (tuyau de diamètre légèrement
inférieur au tuyau de poêle standard). Ce tuyau spécial
s'installe facilement dans le coupe-feu. Voir Figure 8.
Le tuyau de raccordement
doit arriver à égalité avec
l'intérieur de la gaine de
cheminée en tuiles d'argile
Tuyau de
raccordement
de cheminée
Coupe-feu de
la cheminée
Fig. 8
Assurez-vous que le tuyau de raccordement (ou
manchon du coupe-feu) ne dépasse pas à l'intérieur
de la gaine de cheminée et ne cause aucune
restriction au passage de la fumée. Cela créerait un
goulot d'étranglement et nuirait au tirage.
Le tuyau de raccordement de cheminée (tuyau de
poêle) doit être scellé au niveau du coupe-feu, et
l'extrémité du tuyau raccordée au poêle doit être fixée
en place avec au moins trois vis.
Ne raccordez pas ce poêle à aucun conduit de
cheminée desservant un autre appareil.
Installation dans un foyer en maçonnerie
Le poêle Jøtul F 3 peut être installé dans un foyer en
maçonnerie d'une hauteur d'ouverture d'au moins
28-1/2 po (72,4 cm). L'ensemble de pattes courtes
réduit la hauteur du poêle de 2-1/4 po (5,7 cm).
Si vous installez le poêle Jøtul F3 dans un foyer en
maçonnerie, le code exige de retirer la plaque du
registre du foyer ou de la fixer solidement en position
ouverte
de
façon
permanente.
raccordement doit alors être raccordé à la buse
d'évacuation du poêle, traverser la zone du registre du
foyer pour se rendre à l'intérieur de la gaine de
cheminée. Voir Figure 9.
Gaine de
cheminée en
tuiles d'argile
Un
tuyau
de
